Czujnik obecności 24GHz mmWave Radar Sensor do Home Assistant ESP32 Arduino

Nowoczesny czujnik obecności wykorzystujący technologię radarową 24 GHz mmWave, umożliwiający precyzyjne wykrywanie ludzi, ruchu oraz mikroruchów. W przeciwieństwie do klasycznych czujników PIR potrafi wykrywać również osoby pozostające w bezruchu, dzięki czemu doskonale sprawdza się w systemach inteligentnego domu.

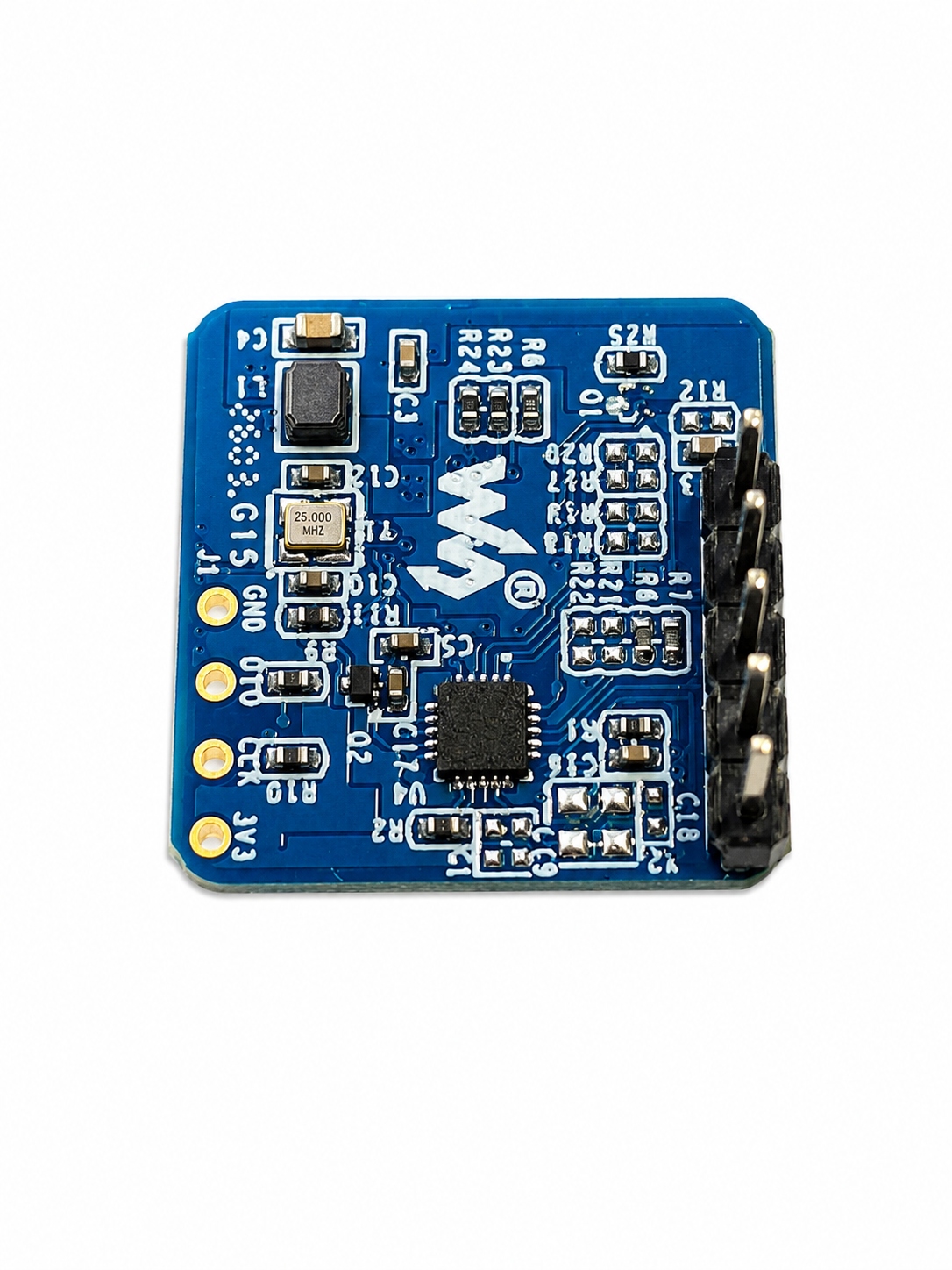

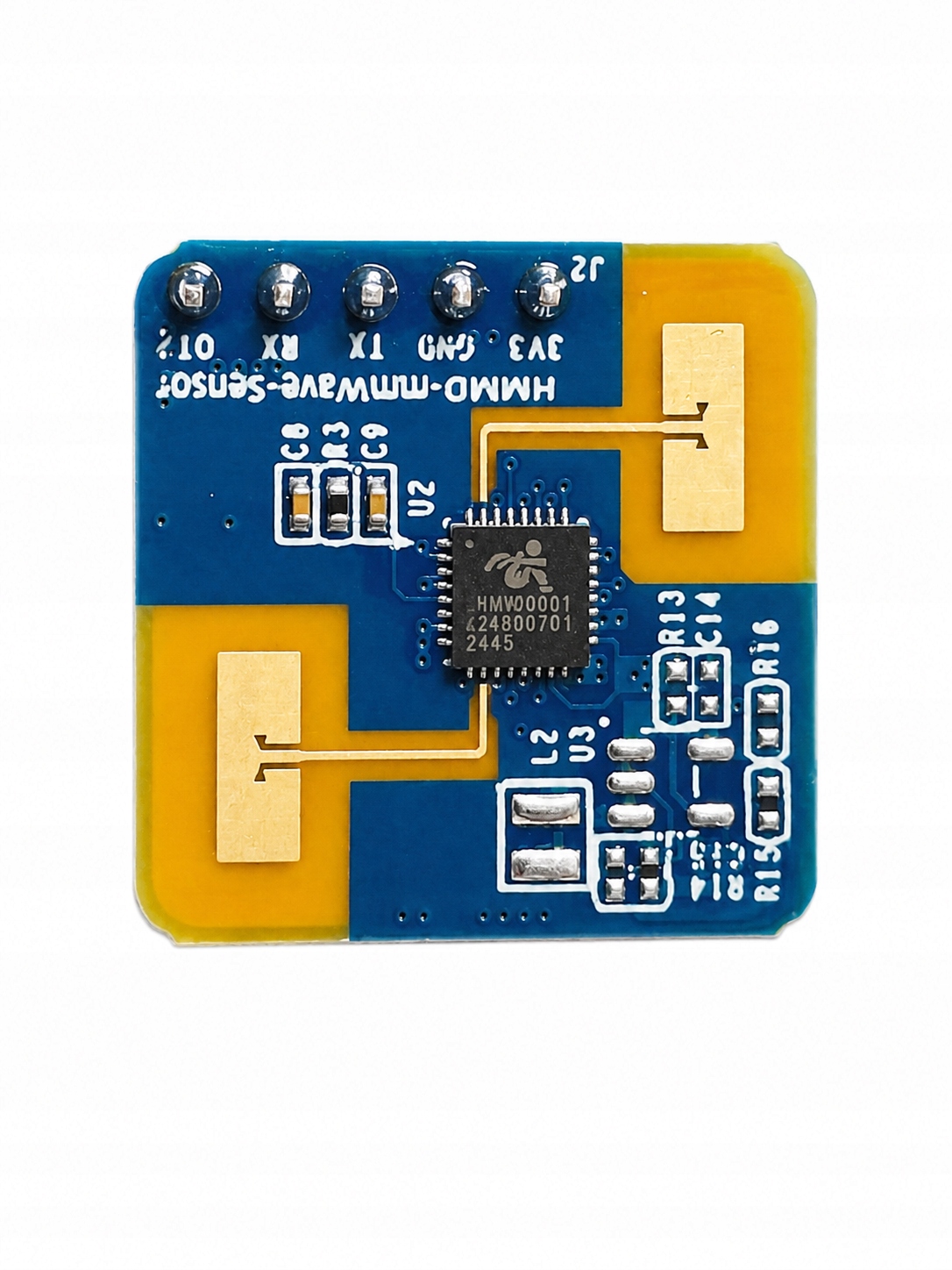

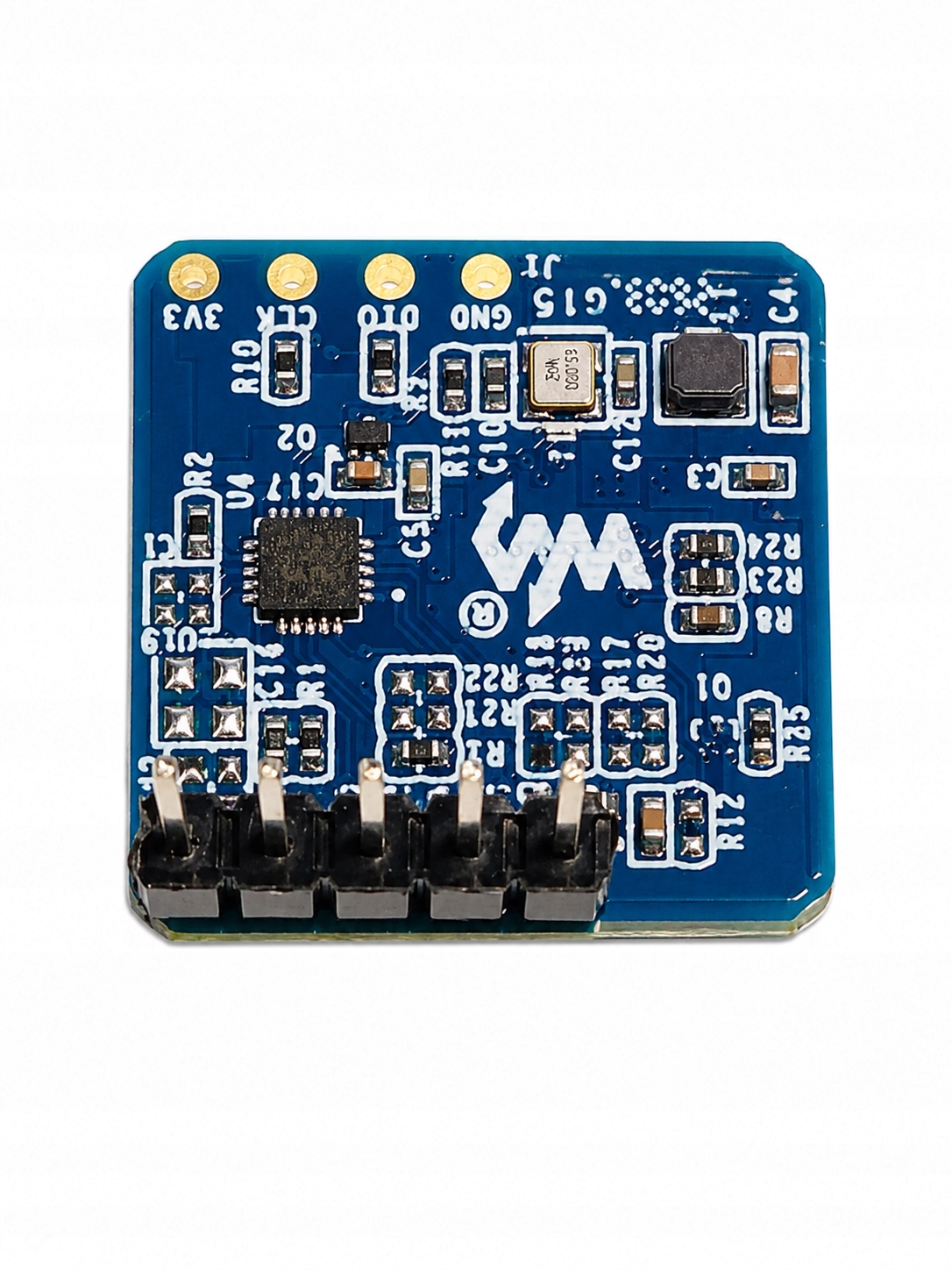

Moduł oparty jest na układzie AIoT S3KM1110 i komunikuje się za pomocą interfejsu UART. Jest kompatybilny z Home Assistant, ESP32, ESP8266, Arduino, Raspberry Pi oraz innymi platformami wyposażonymi w interfejs UART.

⭐ Najważniejsze zalety

✔ radar mmWave 24 GHz

✔ wykrywanie ruchu i mikroruchów

✔ wykrywa obecność nawet nieruchomej osoby

✔ znacznie dokładniejszy od klasycznych czujników PIR

✔ komunikacja UART

✔ możliwość konfiguracji parametrów pracy

✔ kompaktowe wymiary

✔ idealny do Home Assistant i systemów Smart Home

⚙️ Specyfikacja techniczna

• układ: AIoT mmWave Sensor SoC S3KM1110
• technologia: radar mmWave 24 GHz
• częstotliwość pracy: 24.0–24.25 GHz
• szerokość pasma: 250 MHz
• napięcie zasilania: 3.0–3.6 V (nominalnie 3.3 V)
• pobór prądu: ok. 50 mA
• interfejs komunikacyjny: UART
• wyprowadzenia GPIO: tak
• częstotliwość odświeżania danych: 100 ms
• wymiary modułu: 20 × 20 mm

Zasięg wykrywania

Montaż na ścianie

• ruch: do 10 m
• mikroruchy: do 6 m

Montaż sufitowy

• ruch: do 5 m
• mikroruchy: do 4 m

Dokładność wykrywania

• do 0.15 m

🔧 Charakterystyka działania

Czujnik wykorzystuje fale milimetrowe 24 GHz do wykrywania obecności człowieka. W przeciwieństwie do tradycyjnych czujników PIR reaguje nie tylko na ruch, ale również na niewielkie ruchy ciała, takie jak oddychanie czy poruszanie ręką.

Parametry pracy, takie jak czułość, zasięg wykrywania oraz opóźnienie raportowania, mogą być konfigurowane za pomocą interfejsu UART.

🧩 Zastosowanie

• Home Assistant
• inteligentny dom
• automatyczne sterowanie oświetleniem
• systemy alarmowe
• automatyka budynkowa
• wykrywanie obecności w pomieszczeniach
• systemy oszczędzania energii
• projekty IoT i DIY

🔌 Podłączenie

✔ VCC → 3.3V

✔ GND → masa

✔ TX → RX mikrokontrolera

✔ RX → TX mikrokontrolera

📦 Zawartość zestawu

✔ moduł radarowy mmWave 24 GHz

💡 Informacje dodatkowe

Technologia mmWave pozwala wykrywać obecność człowieka nawet wtedy, gdy pozostaje on nieruchomy, dzięki czemu moduł doskonale sprawdza się w automatyce budynkowej i systemach Smart Home.

⚠️ Uwagi

• moduł pracuje wyłącznie z logiką 3.3 V
• przeznaczony do komunikacji przez UART
• zdjęcia mają charakter poglądowy

🚀 Radar mmWave 24 GHz to nowoczesny czujnik obecności idealny do Home Assistant, inteligentnego domu oraz projektów IoT wymagających precyzyjnego wykrywania obecności człowieka.
