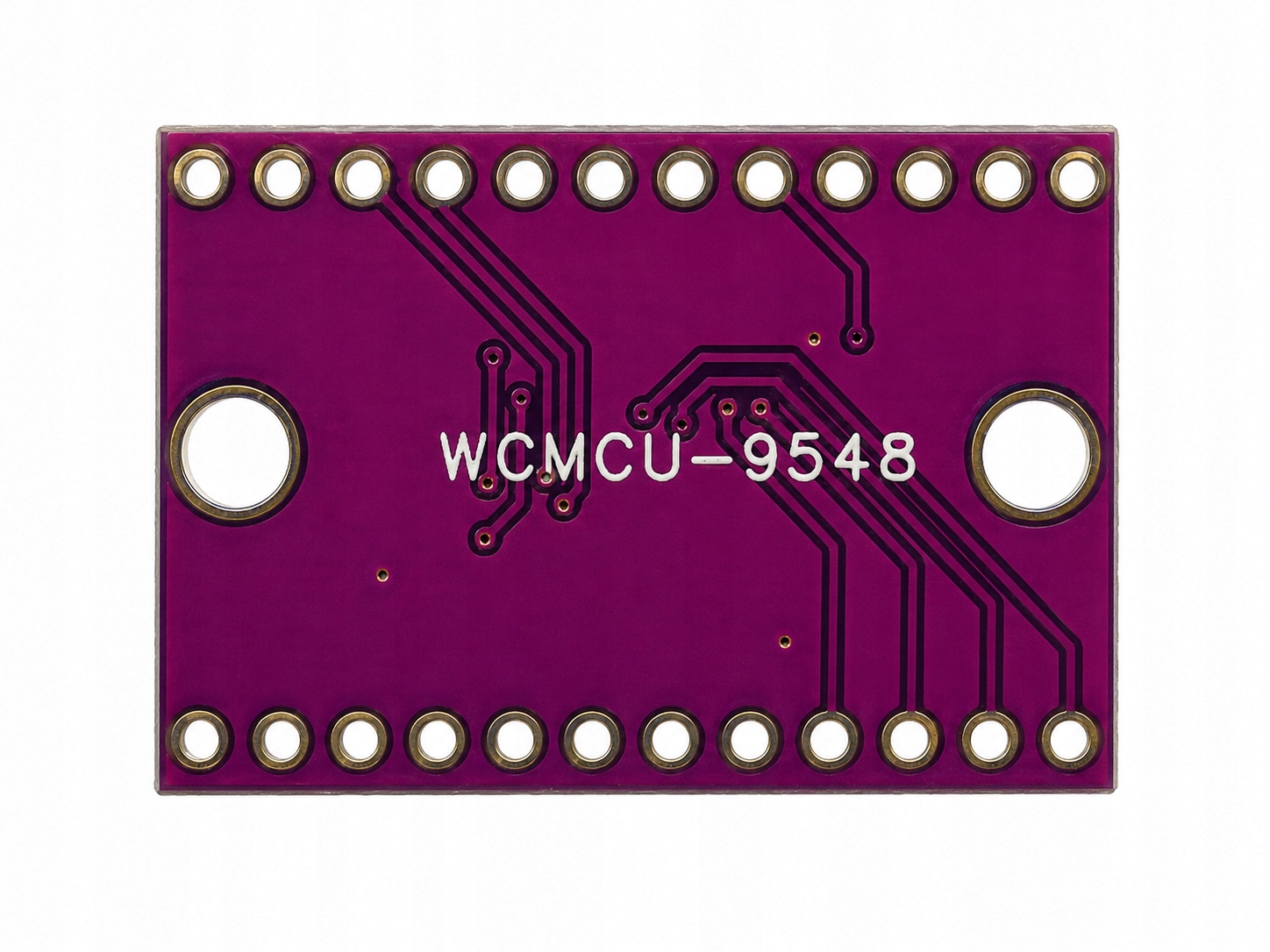

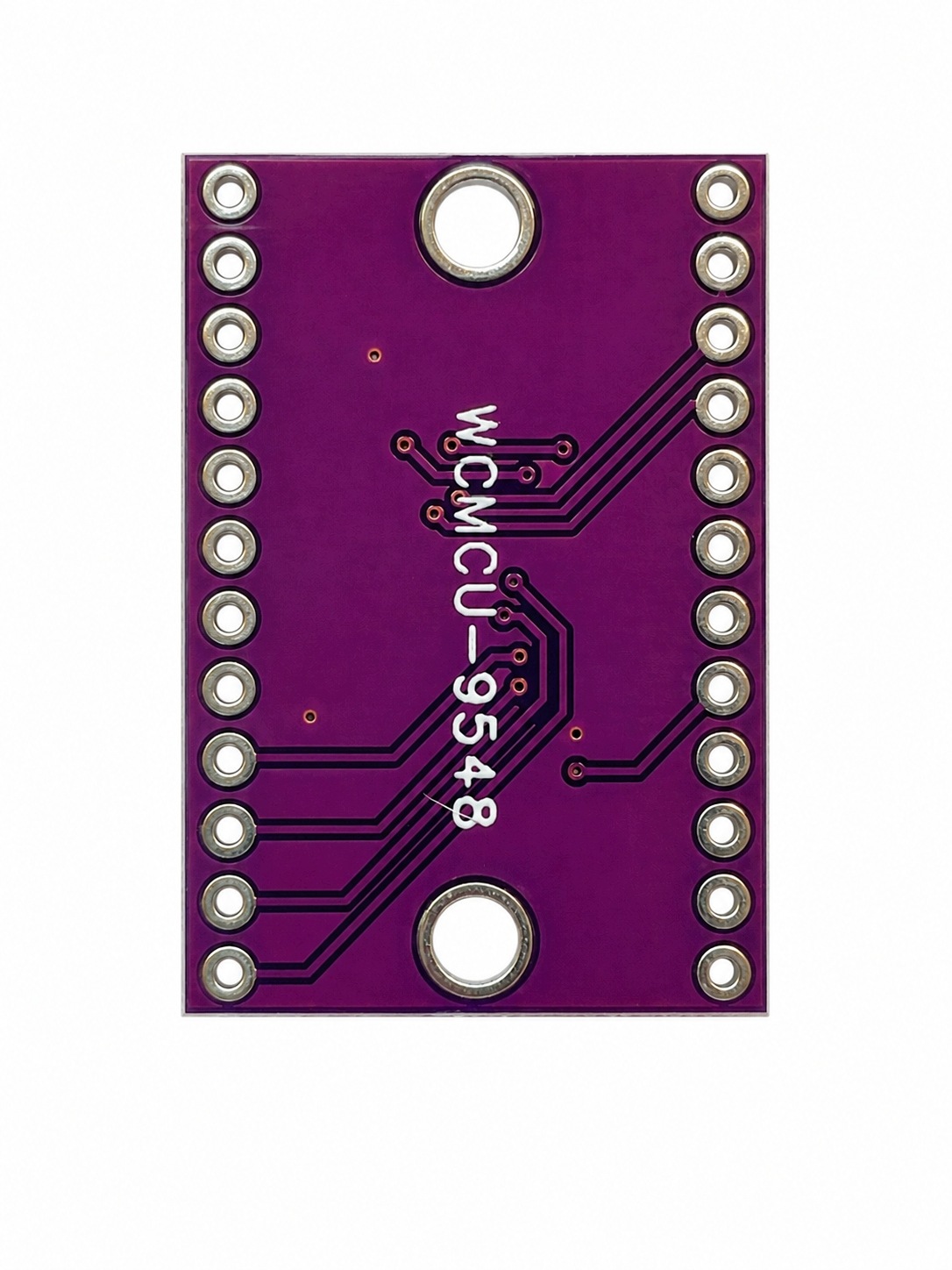

🔀 Ekspander magistrali I2C PCA9548A 8-kanałowy do Arduino ESP32 Raspberry Pi

Moduł PCA9548A to 8-kanałowy przełącznik magistrali I2C, umożliwiający podłączenie wielu urządzeń wykorzystujących ten sam adres I2C do jednego mikrokontrolera. Dzięki temu bez problemu można korzystać z kilku identycznych czujników lub wyświetlaczy bez konfliktów adresów.

ESP32, Arduino lub Raspberry Pi komunikuje się z modułem przez magistralę I2C, a następnie programowo wybiera aktywny kanał. W danym momencie mikrokontroler widzi tylko urządzenie podłączone do wybranego kanału.

⭐ Najważniejsze zalety

✔ 8 niezależnych kanałów I2C

✔ eliminuje konflikty adresów urządzeń I2C

✔ możliwość podłączenia wielu identycznych czujników

✔ przełączanie kanałów programowo

✔ możliwość ustawienia adresu modułu

✔ współpraca z Arduino, ESP32, ESP8266 i Raspberry Pi

✔ szybka i łatwa integracja

⚙️ Specyfikacja techniczna

• układ: TCA9548A
• interfejs komunikacyjny: I2C
• liczba kanałów: 8
• adres I2C: 0x70–0x77 (konfigurowany pinami A0–A2)
• napięcie zasilania: 3.3–5 V
• złącza: goldpin 2.54 mm
• wymiary modułu: około 27 × 16 mm

🔧 Charakterystyka działania

PCA9548A działa jako przełącznik magistrali I2C. Mikrokontroler komunikuje się z modułem poprzez główną magistralę I2C, a następnie wybiera jeden lub kilka z ośmiu dostępnych kanałów.

Pozwala to korzystać z wielu urządzeń posiadających identyczny adres I2C, np. kilku czujników BME280, BMP280, VL53L0X, OLED SSD1306 czy innych modułów, których adresu nie można zmienić.

🧩 Zastosowanie

• wiele czujników BME280
• wiele wyświetlaczy OLED
• projekty z dużą liczbą urządzeń I2C
• automatyka
• robotyka
• systemy pomiarowe
• rejestratory danych
• projekty Arduino
• ESP32 i ESP8266
• Raspberry Pi

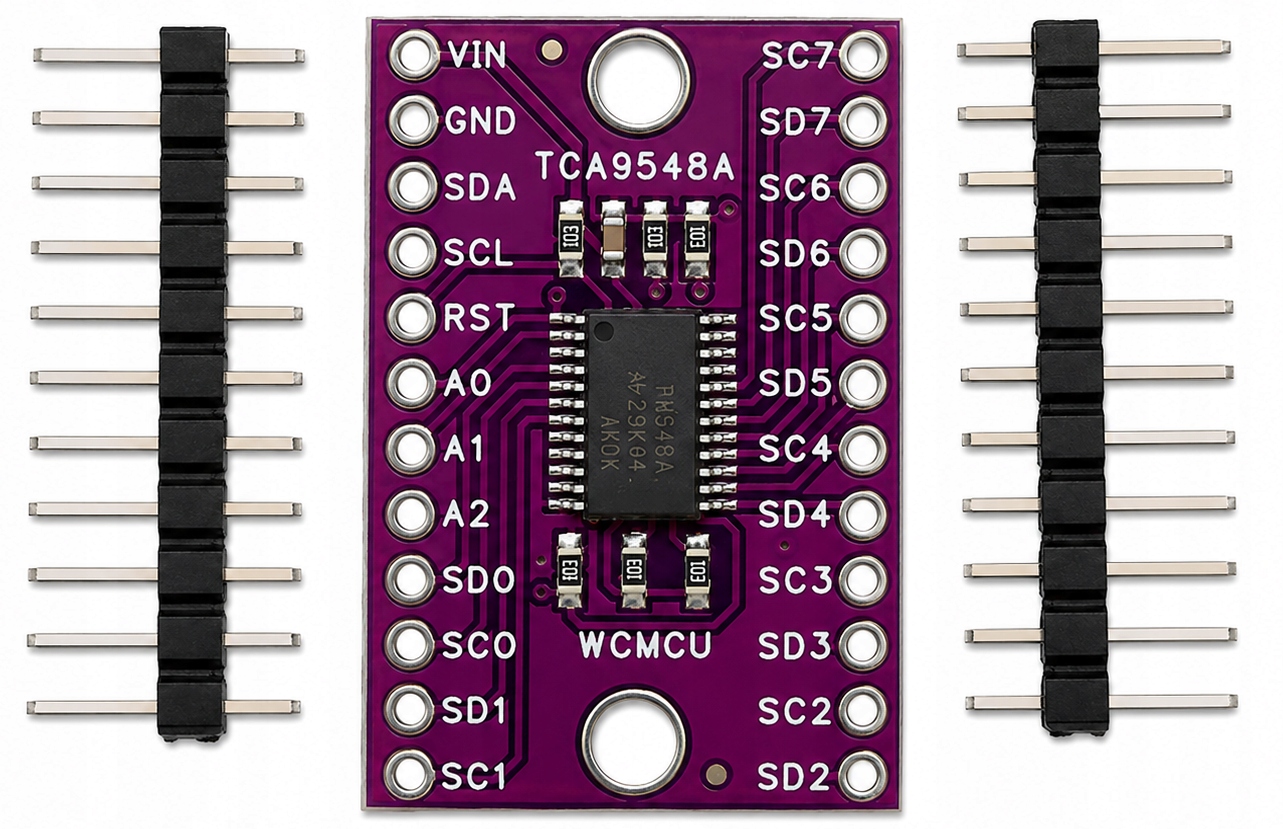

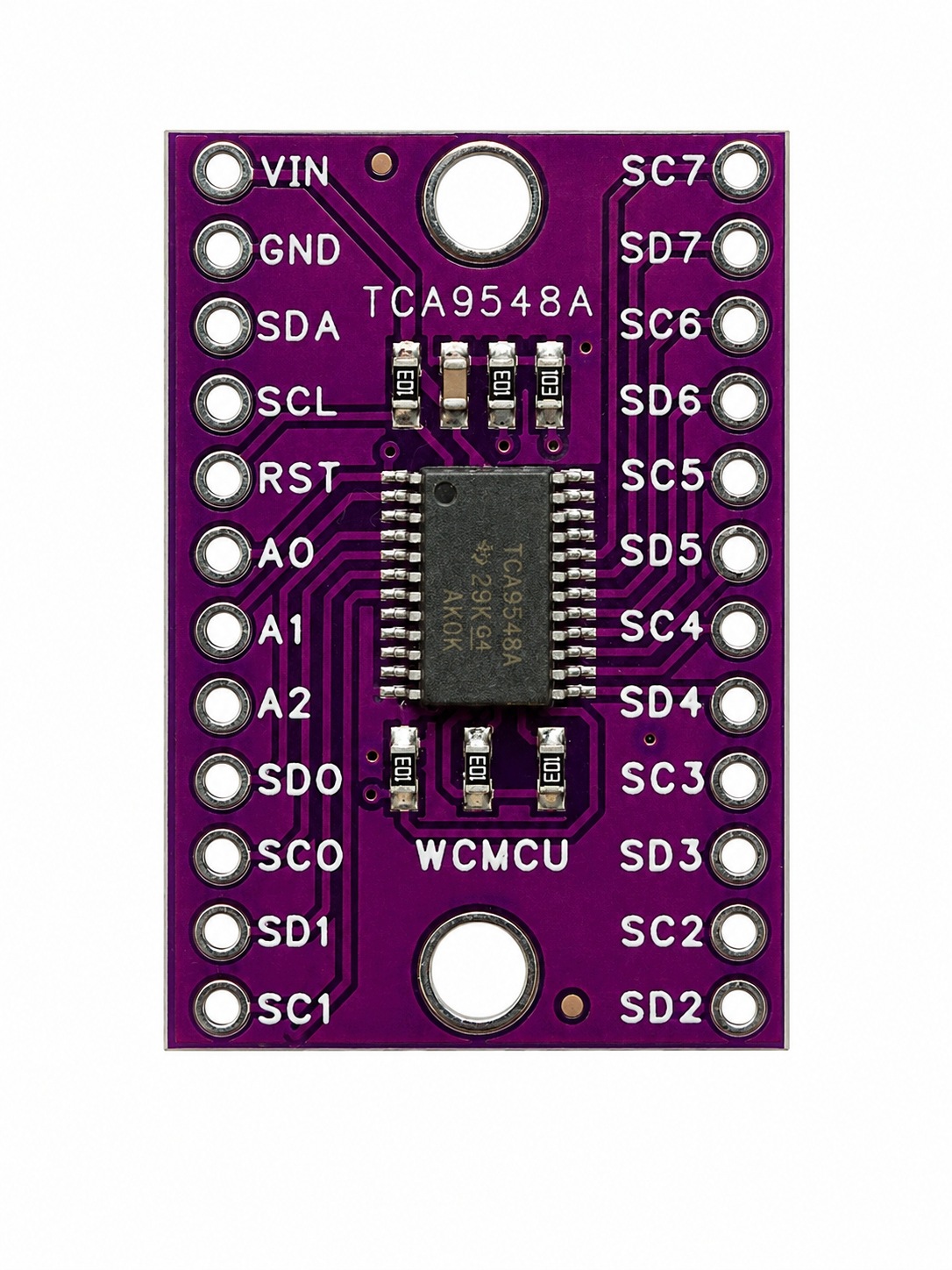

🔌 Podłączenie

Magistrala główna

✔ VCC → 3.3V lub 5V

✔ GND → masa

✔ SDA → SDA mikrokontrolera

✔ SCL → SCL mikrokontrolera

Kanały I2C

✔ SD0 / SC0 → kanał 0

✔ SD1 / SC1 → kanał 1

✔ SD2 / SC2 → kanał 2

✔ SD3 / SC3 → kanał 3

✔ SD4 / SC4 → kanał 4

✔ SD5 / SC5 → kanał 5

✔ SD6 / SC6 → kanał 6

✔ SD7 / SC7 → kanał 7

Konfiguracja adresu

✔ A0–A2 → wybór adresu modułu (0x70–0x77)

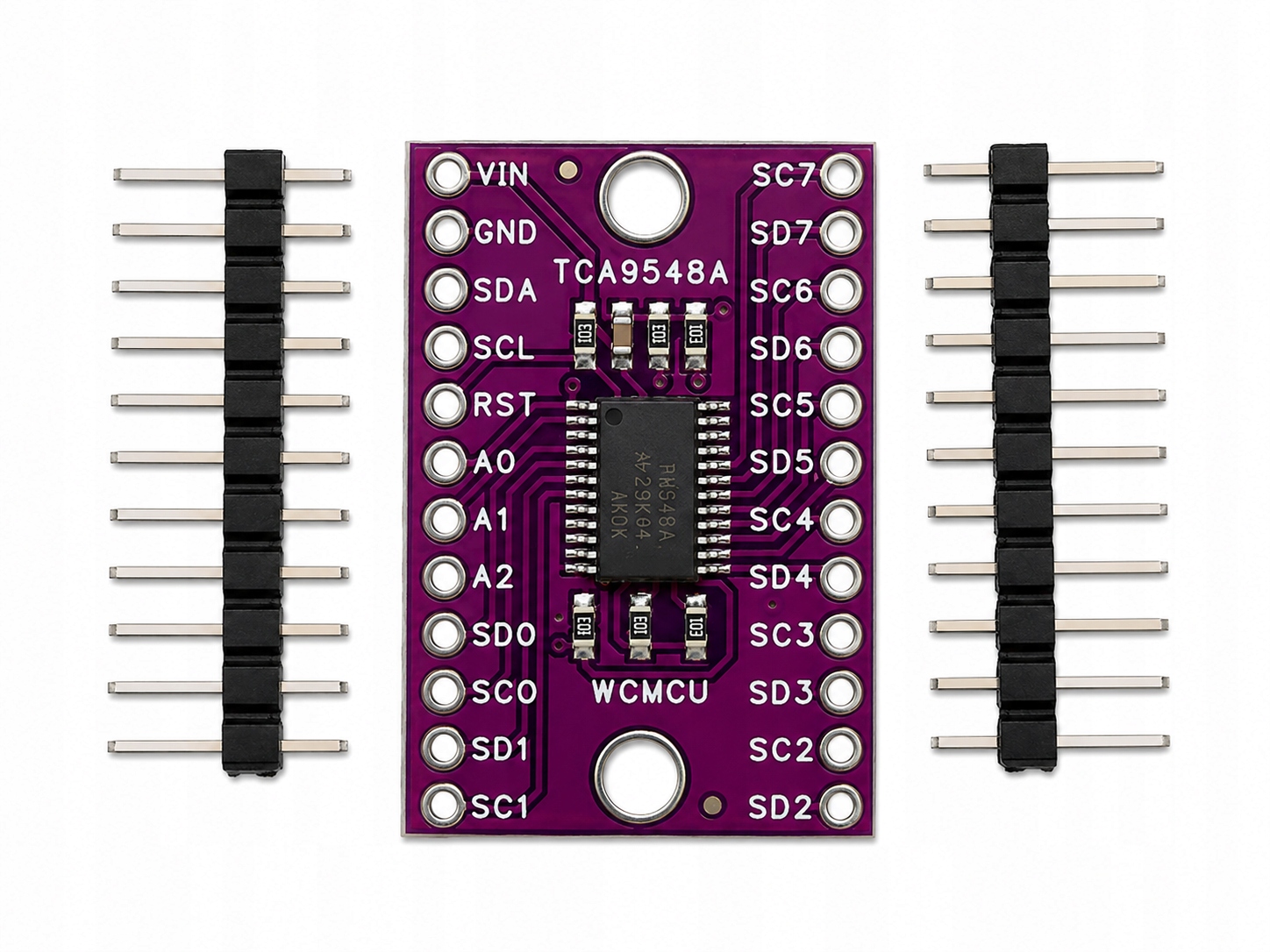

📦 Zawartość zestawu

✔ moduł PCA9548A

💡 Informacje dodatkowe

Moduł jest szczególnie przydatny w projektach wykorzystujących wiele identycznych urządzeń I2C. Przykładowo można podłączyć 8 czujników BME280, mimo że wszystkie posiadają ten sam adres magistrali. Wybór aktywnego kanału odbywa się programowo, dzięki czemu przełączanie między urządzeniami jest szybkie i nie wymaga dodatkowego okablowania.

⚠️ Uwagi

• moduł nie zwiększa szybkości magistrali I2C – umożliwia jedynie przełączanie pomiędzy kanałami
• adres modułu można zmienić za pomocą pinów A0–A2, co pozwala podłączyć kilka ekspanderów jednocześnie
• zdjęcia mają charakter poglądowy

🚀 PCA9548A to praktyczny ekspander magistrali I2C, który pozwala bez problemu korzystać z wielu urządzeń o identycznych adresach I2C w projektach Arduino, ESP32, ESP8266 oraz Raspberry Pi.
