Konwerter USB UART CP2102 3.3V/5V z DTR do ESP32 ESP8266 Arduino STM32

🔌 Konwerter USB UART CP2102 3.3V/5V z DTR do ESP32 ESP8266 Arduino STM32

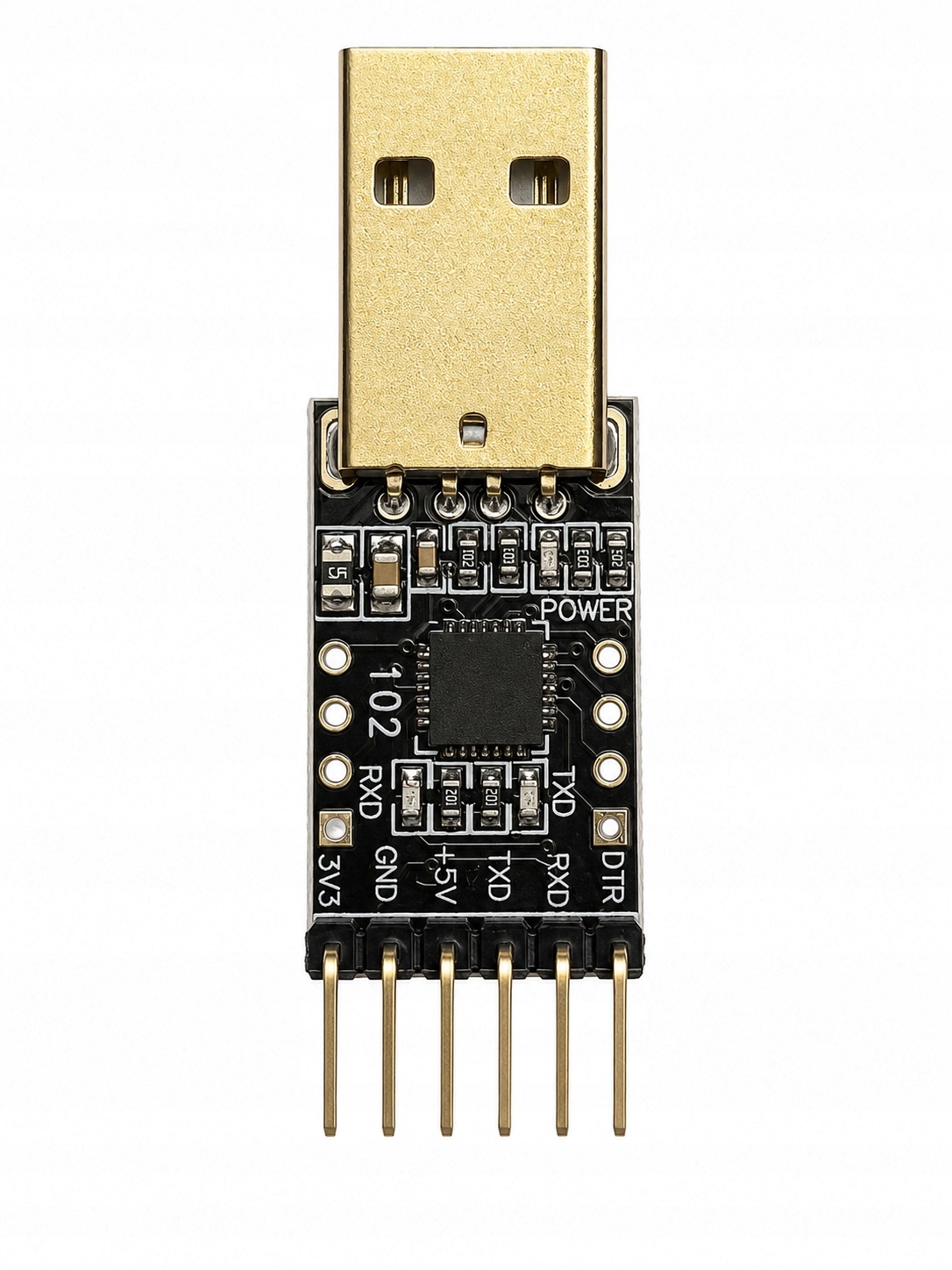

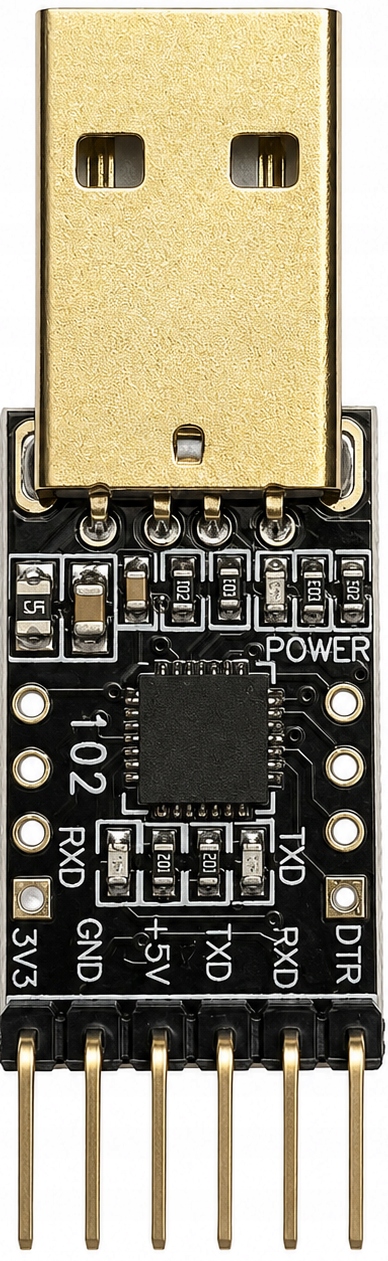

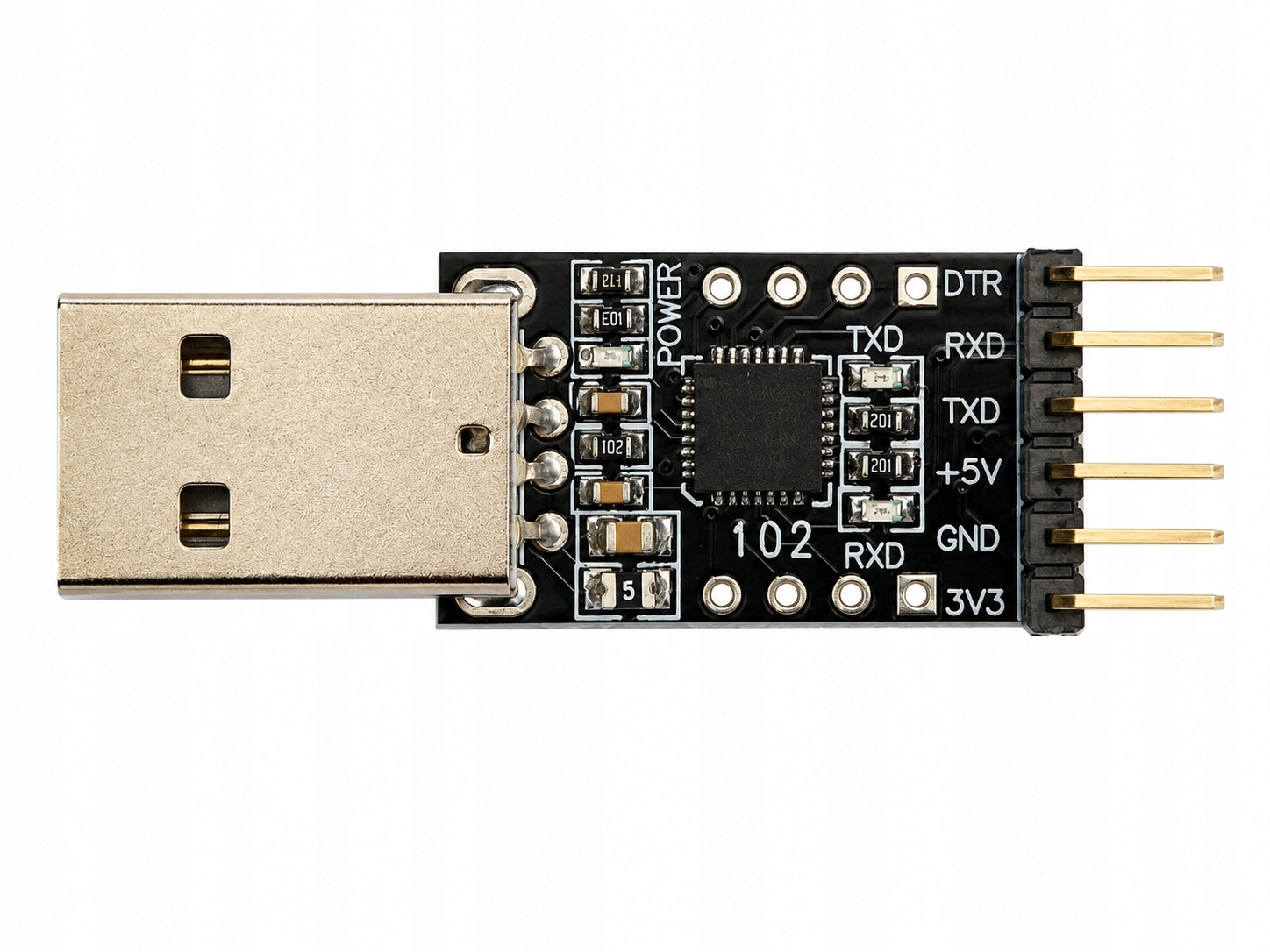

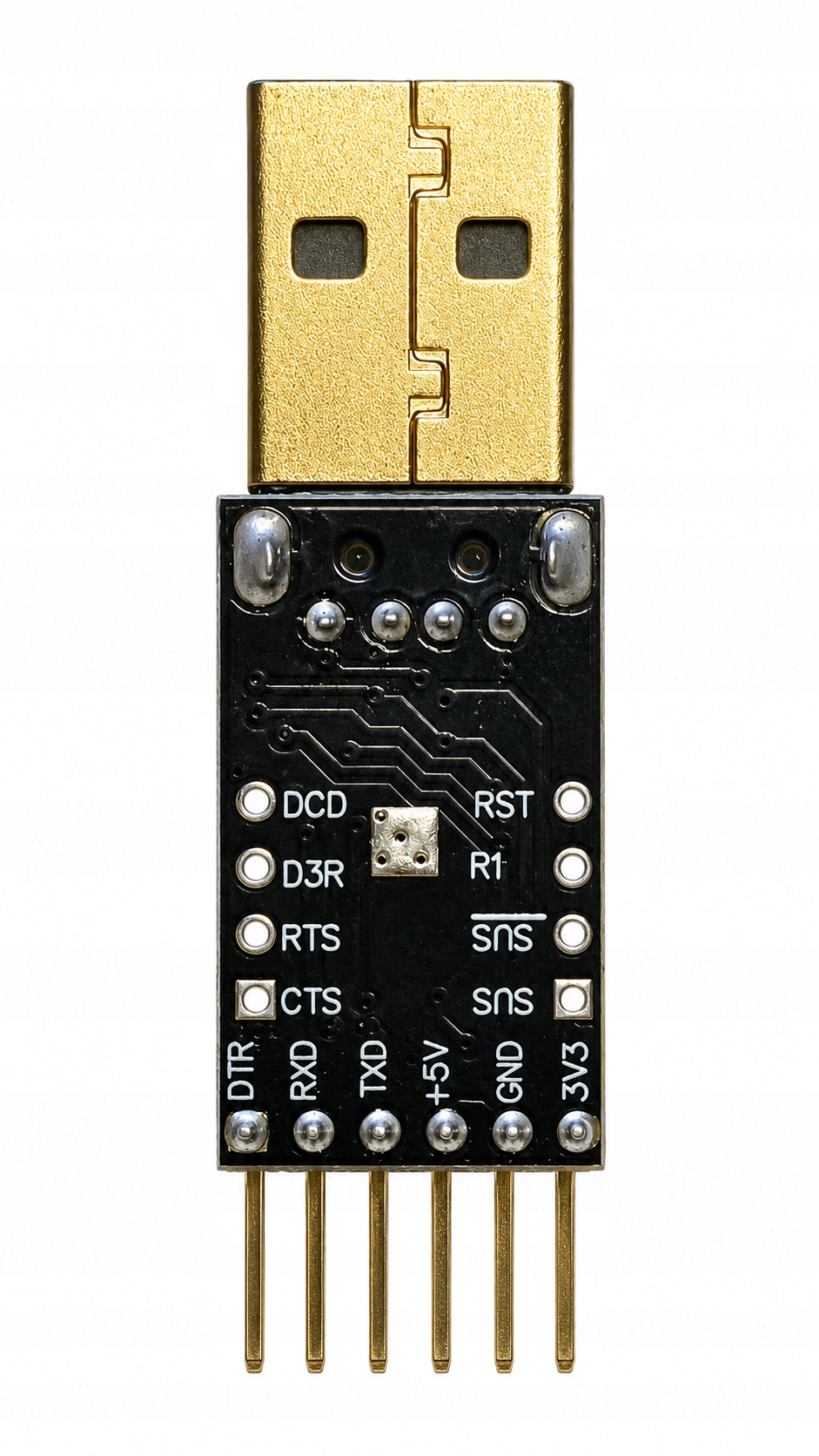

Moduł konwertera USB-UART oparty na popularnym układzie CP2102, umożliwiający komunikację szeregową pomiędzy komputerem a mikrokontrolerami oraz modułami elektronicznymi.

Wyprowadzona linia DTR pozwala na automatyczne resetowanie układów podczas programowania, dzięki czemu moduł doskonale sprawdza się z ESP32, ESP8266, Arduino Pro Mini, STM32 oraz wieloma innymi urządzeniami wykorzystującymi interfejs UART.

⭐ Najważniejsze zalety

✔ układ USB-UART CP2102

✔ obsługa napięcia 3.3V oraz 5V

✔ wyprowadzona linia DTR

✔ automatyczne programowanie ESP32 i ESP8266

✔ stabilna komunikacja UART

✔ niewielkie wymiary

✔ zgodność z Windows, Linux i macOS

✔ gotowy do użycia po podłączeniu do USB

⚙️ Specyfikacja techniczna

• układ: CP2102
• interfejs: USB 2.0
• napięcie zasilania z USB: 5 V
• wyjście zasilania: 5 V oraz 3.3 V
• napięcie logiki UART: 3.3 V
• maksymalna prędkość transmisji: do 1 Mbps
• wyprowadzenia:
• DTR
• RXD
• TXD
• GND
• 3.3 V
• 5 V
• kompatybilność:
• Windows
• Linux
• macOS
• wymiary: około 25 × 15 mm

🔧 Charakterystyka działania

Moduł konwertuje sygnał USB na interfejs UART, umożliwiając programowanie oraz komunikację z mikrokontrolerami i modułami wyposażonymi w port szeregowy.

Dzięki wyprowadzeniu sygnału DTR możliwe jest automatyczne przełączanie układów ESP32 oraz ESP8266 w tryb programowania bez konieczności ręcznego naciskania przycisków RESET i BOOT.

🧩 Zastosowanie

• programowanie ESP32
• programowanie ESP8266
• Arduino Pro Mini
• STM32
• moduły GPS
• moduły GSM
• moduły Bluetooth
• komunikacja UART
• projekty DIY i IoT

🔌 Przykładowe podłączenie

✔ GND → GND

✔ TXD → RX mikrokontrolera

✔ RXD → TX mikrokontrolera

✔ DTR → EN / RESET (w zależności od układu)

✔ 5V lub 3.3V → zasilanie urządzenia

📦 Zawartość zestawu

✔ konwerter USB UART CP2102 z DTR

💡 Informacje dodatkowe

Konwerter jest często wykorzystywany do programowania modułów ESP32 i ESP8266 oraz komunikacji z urządzeniami wyposażonymi w interfejs UART. Dzięki obsłudze napięć 3.3V i 5V sprawdzi się w większości popularnych projektów elektronicznych.

⚠️ Uwagi

• przed podłączeniem należy upewnić się, że napięcie zasilania jest odpowiednie dla podłączanego urządzenia
• zdjęcia mają charakter poglądowy

🚀 Niezawodny konwerter USB-UART CP2102 z linią DTR – idealny do programowania ESP32, ESP8266, STM32 oraz komunikacji z urządzeniami wykorzystującymi interfejs szeregowy UART.
