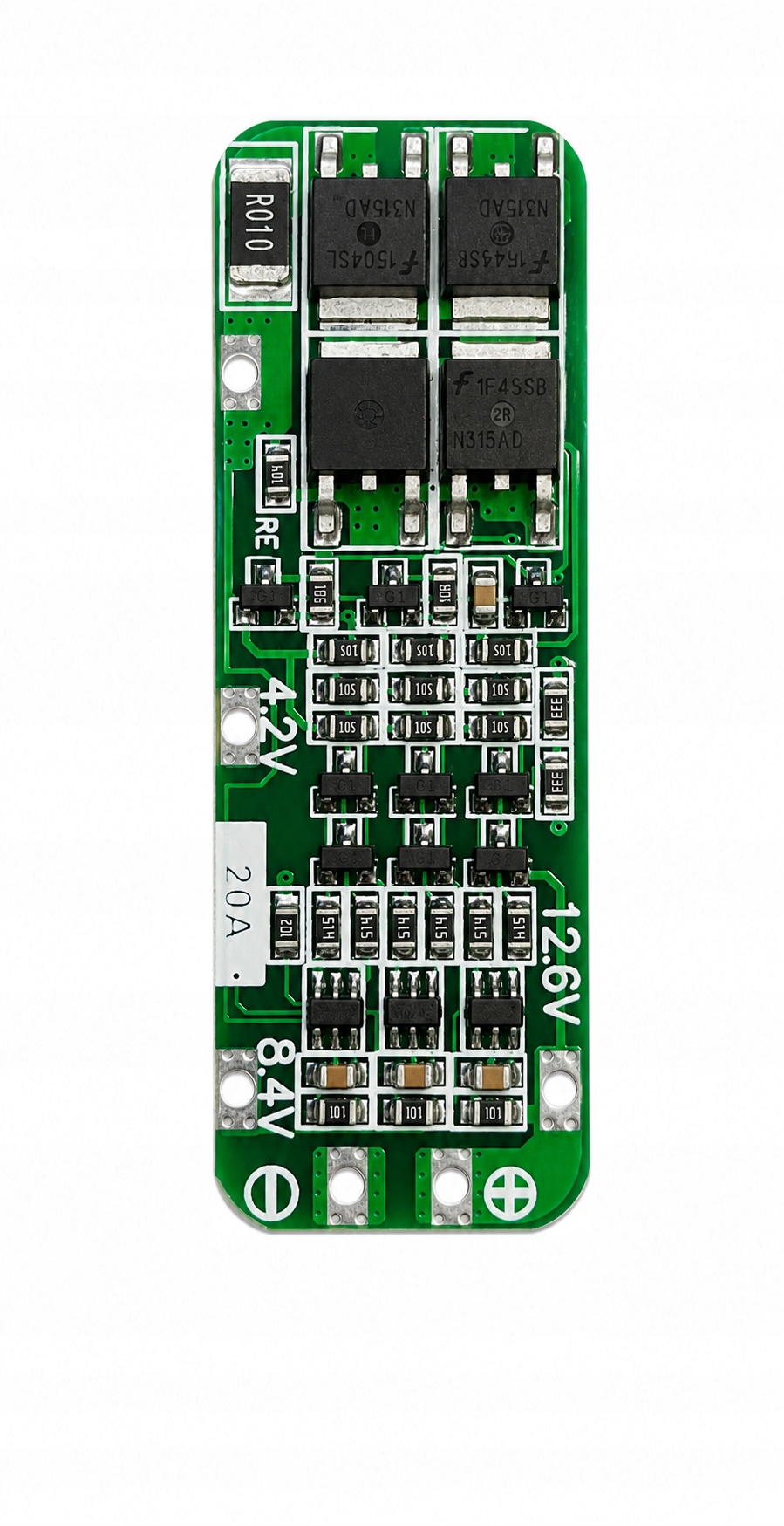

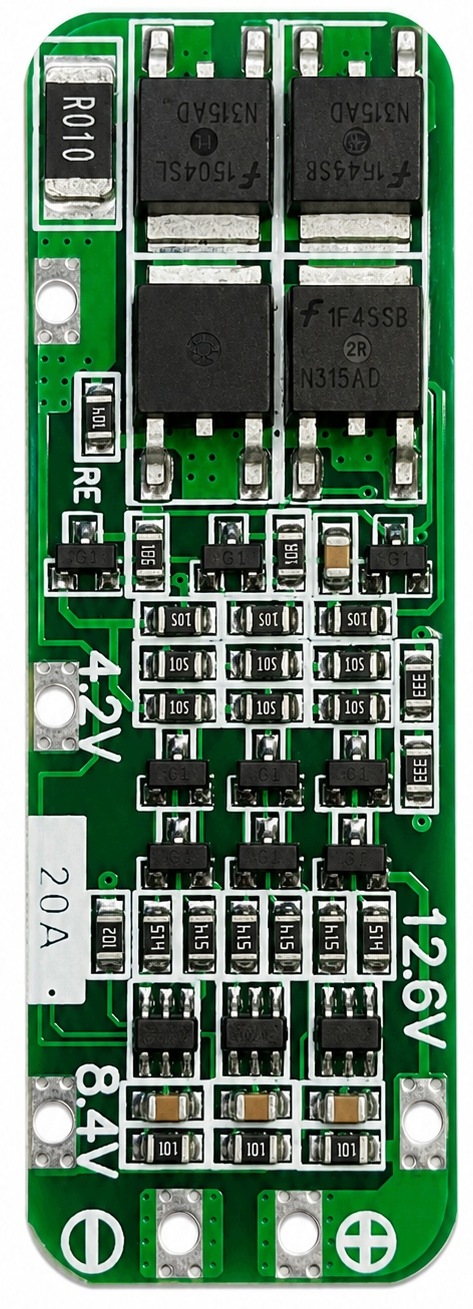

Moduł BMS 3S 12V 20A do akumulatorów Li-Ion 18650 PCM PCB

🔋 Moduł BMS 3S 12V 20A do akumulatorów Li-Ion 18650 PCM PCB

Moduł BMS (Battery Management System) przeznaczony do budowy pakietów 3S złożonych z trzech ogniw Li-Ion 3.7V połączonych szeregowo. Układ odpowiada za kontrolę procesu ładowania i rozładowania oraz zabezpiecza akumulatory przed przeładowaniem i nadmiernym rozładowaniem.

Moduł doskonale sprawdzi się podczas budowy własnych pakietów akumulatorów do elektronarzędzi, zasilaczy, urządzeń mobilnych oraz projektów DIY.

⭐ Najważniejsze zalety

✔ przeznaczony do pakietów Li-Ion 3S (11.1V / 12.6V)

✔ zabezpieczenie przed przeładowaniem

✔ zabezpieczenie przed nadmiernym rozładowaniem

✔ obsługa prądu rozładowania do 20A

✔ prąd ładowania do 10A

✔ kompaktowe wymiary

✔ prosty montaż

✔ idealny do pakietów 18650

⚙️ Specyfikacja techniczna

• typ modułu: BMS 3S
• wersja: REV 2.3
• obsługiwane akumulatory: Li-Ion 3.7V
• konfiguracja pakietu: 3S
• napięcie końcowe ładowania: 12.6–13.0 V
• maksymalny prąd ładowania: 10 A
• maksymalny prąd rozładowania: 20 A*
• zabezpieczenia:
• przed przeładowaniem
• przed nadmiernym rozładowaniem
• wymiary: 59 × 20 × 3.4 mm

*Przy dużym obciążeniu zalecane jest dodatkowe chłodzenie modułu.

🔧 Charakterystyka działania

Moduł monitoruje napięcie każdej sekcji pakietu akumulatorów i automatycznie odłącza zasilanie po przekroczeniu dopuszczalnych wartości napięcia. Chroni to ogniwa przed uszkodzeniem oraz wydłuża ich żywotność.

Układ przeznaczony jest do pakietów złożonych z trzech ogniw Li-Ion połączonych szeregowo (3S).

🧩 Zastosowanie

• pakiety akumulatorów 18650
• elektronarzędzia
• zasilanie urządzeń przenośnych
• projekty DIY
• roboty mobilne
• pojazdy elektryczne o małej mocy

systemy zasilania akumulatorowego

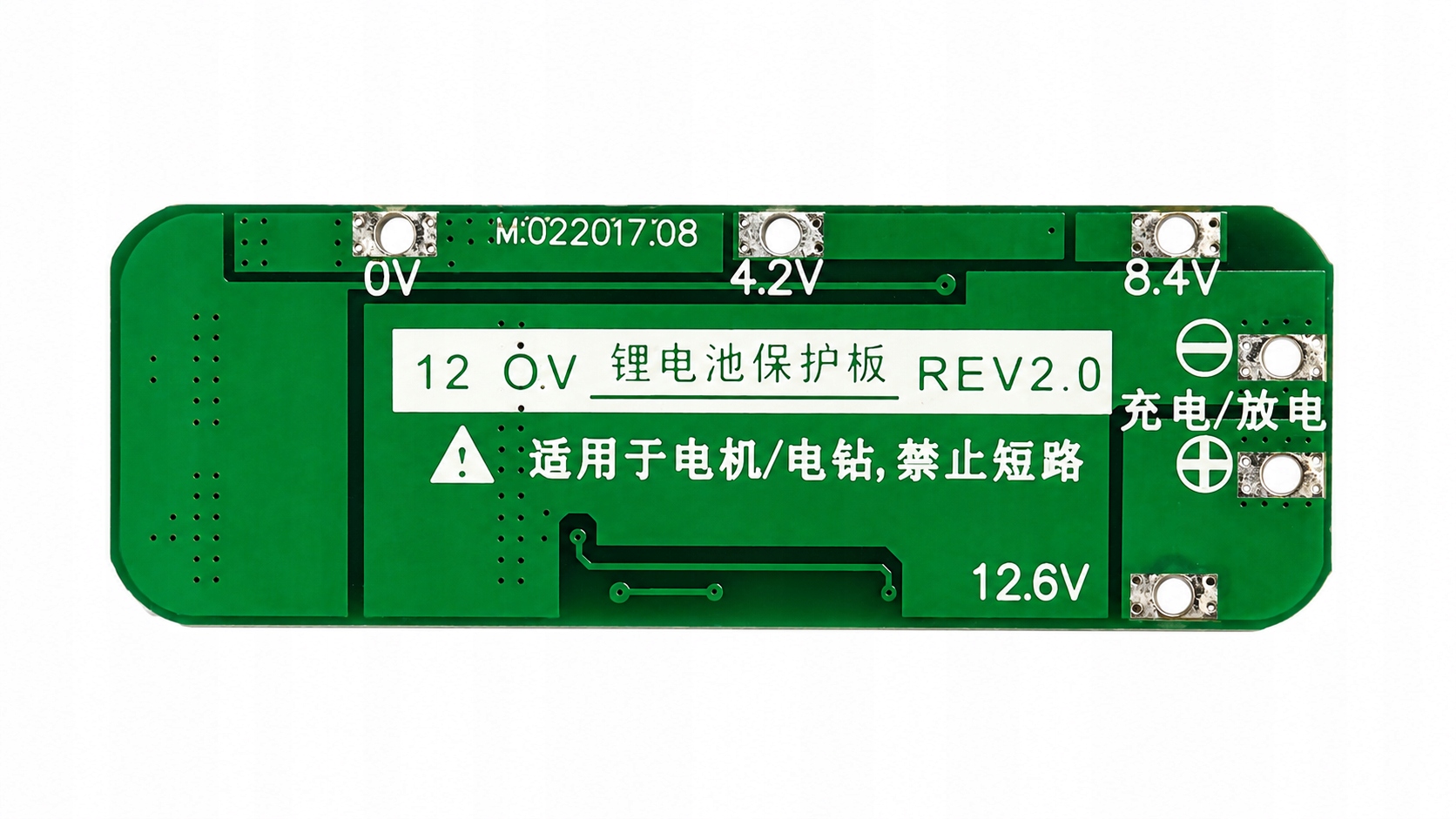

🔌 Podłączenie

✔ B− → minus pierwszego ogniwa

✔ B1 → połączenie między ogniwem 1 i 2

✔ B2 → połączenie między ogniwem 2 i 3

✔ B+ → plus trzeciego ogniwa

✔ P+ / P− → wyjście zasilania oraz ładowania

📦 Zawartość zestawu

✔ moduł BMS 3S 20A

💡 Informacje dodatkowe

Moduł umożliwia ładowanie pakietu przy użyciu źródła zasilania o napięciu 12.6 V, przeznaczonego do akumulatorów Li-Ion 3S. Nie wymaga stosowania osobnych układów zabezpieczających pakiet.

⚠️ Uwagi

• moduł przeznaczony jest wyłącznie do pakietów 3S Li-Ion 3.7V
• moduł nie posiada zabezpieczenia przeciwzwarciowego na wyjściu
• zaleca się stosowanie ogniw o jednakowej pojemności i stopniu zużycia
• zdjęcia mają charakter poglądowy

🚀 Kompaktowy moduł BMS 3S 20A zapewniający bezpieczne ładowanie i ochronę pakietów akumulatorów Li-Ion 18650 w projektach DIY oraz urządzeniach zasilanych bateryjnie.
