Moduł ESP32-32E WiFi Bluetooth z 2 przekaźnikami 10A 7-36V do Arduino IoT

📶 Moduł ESP32-32E WiFi Bluetooth z 2 przekaźnikami 10A 7-36V do Arduino IoT

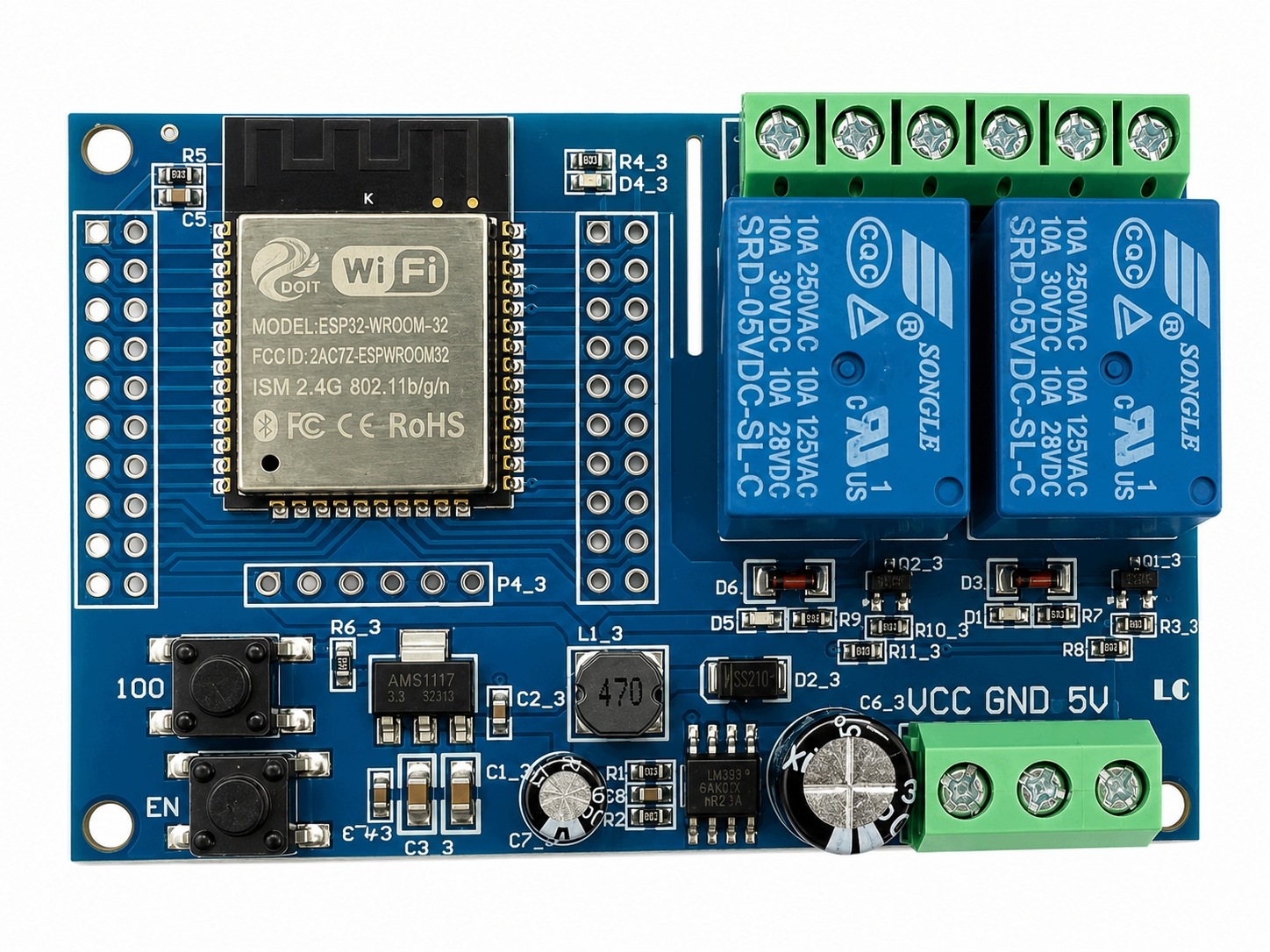

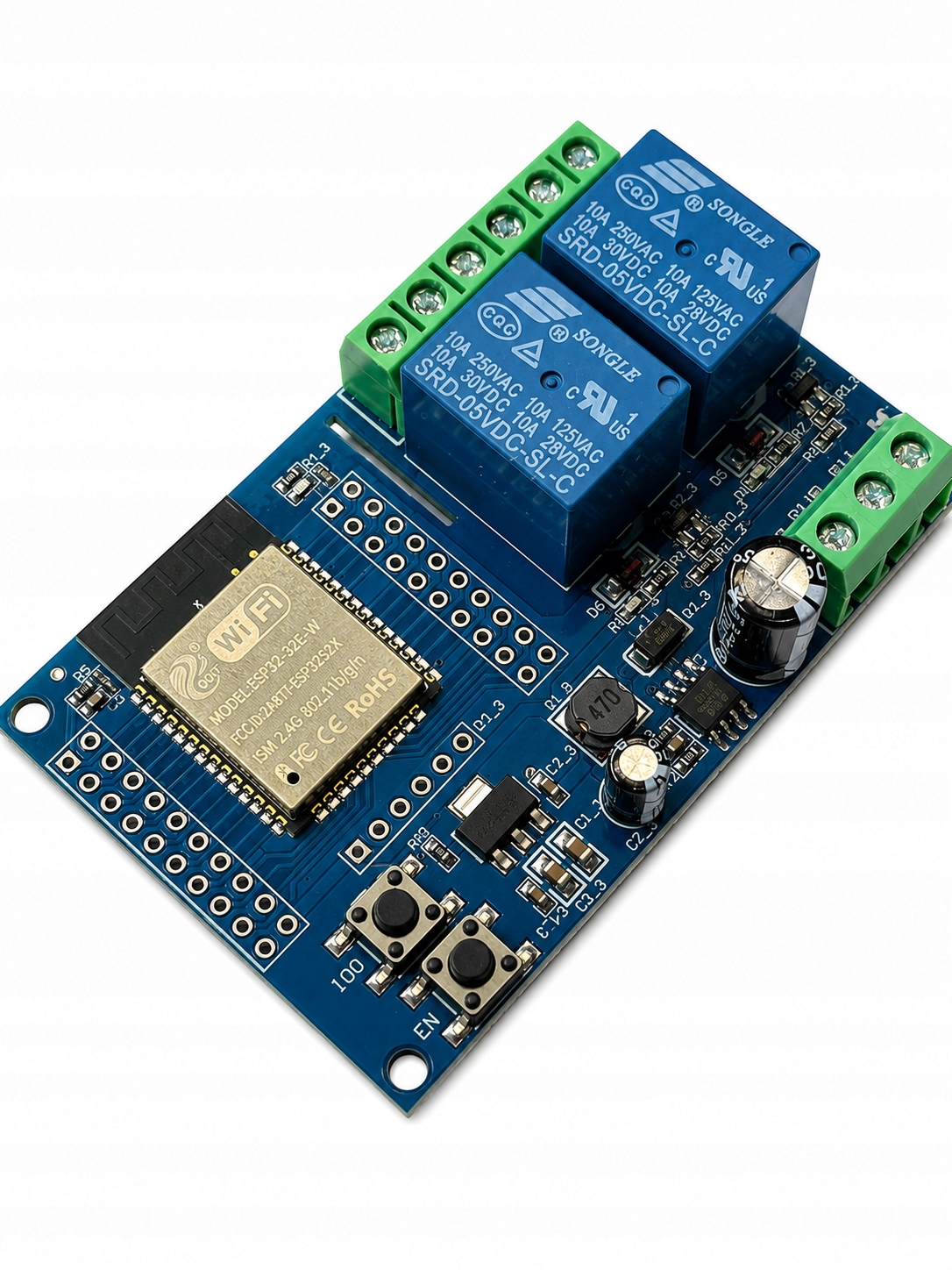

Moduł rozwojowy oparty na wydajnym mikrokontrolerze ESP32-32E, wyposażony w dwa przekaźniki 10A oraz łączność WiFi i Bluetooth BLE. Dzięki szerokiemu zakresowi napięcia zasilania 7–36V DC doskonale sprawdza się w systemach automatyki, inteligentnego domu oraz projektach IoT.

Na płytce wyprowadzono wszystkie najważniejsze piny GPIO oraz interfejs UART, co ułatwia programowanie i rozbudowę projektu. Moduł jest kompatybilny z Arduino IDE oraz obsługuje popularne biblioteki dla ESP32.

⭐ Najważniejsze zalety

✔ mikrokontroler ESP32-32E

✔ łączność WiFi oraz Bluetooth BLE

✔ 2 przekaźniki 10A

✔ szeroki zakres zasilania 7–36V DC

✔ wszystkie piny GPIO wyprowadzone na złącza

✔ przyciski RESET oraz BOOT (IO0)

✔ programowalna dioda LED

✔ diody sygnalizujące stan przekaźników

✔ kompatybilność z Arduino IDE

⚙️ Specyfikacja techniczna

• mikrokontroler: ESP32-32E
• pamięć Flash: 4 MB
• łączność:
• WiFi 802.11 b/g/n 2.4 GHz
• Bluetooth BLE
• napięcie zasilania: 7–36 V DC
• liczba przekaźników: 2
• obciążenie przekaźników:
• 10 A / 250 V AC
• 10 A / 30 V DC
• styki przekaźników:
• NO
• NC
• COM
• interfejs programowania: UART

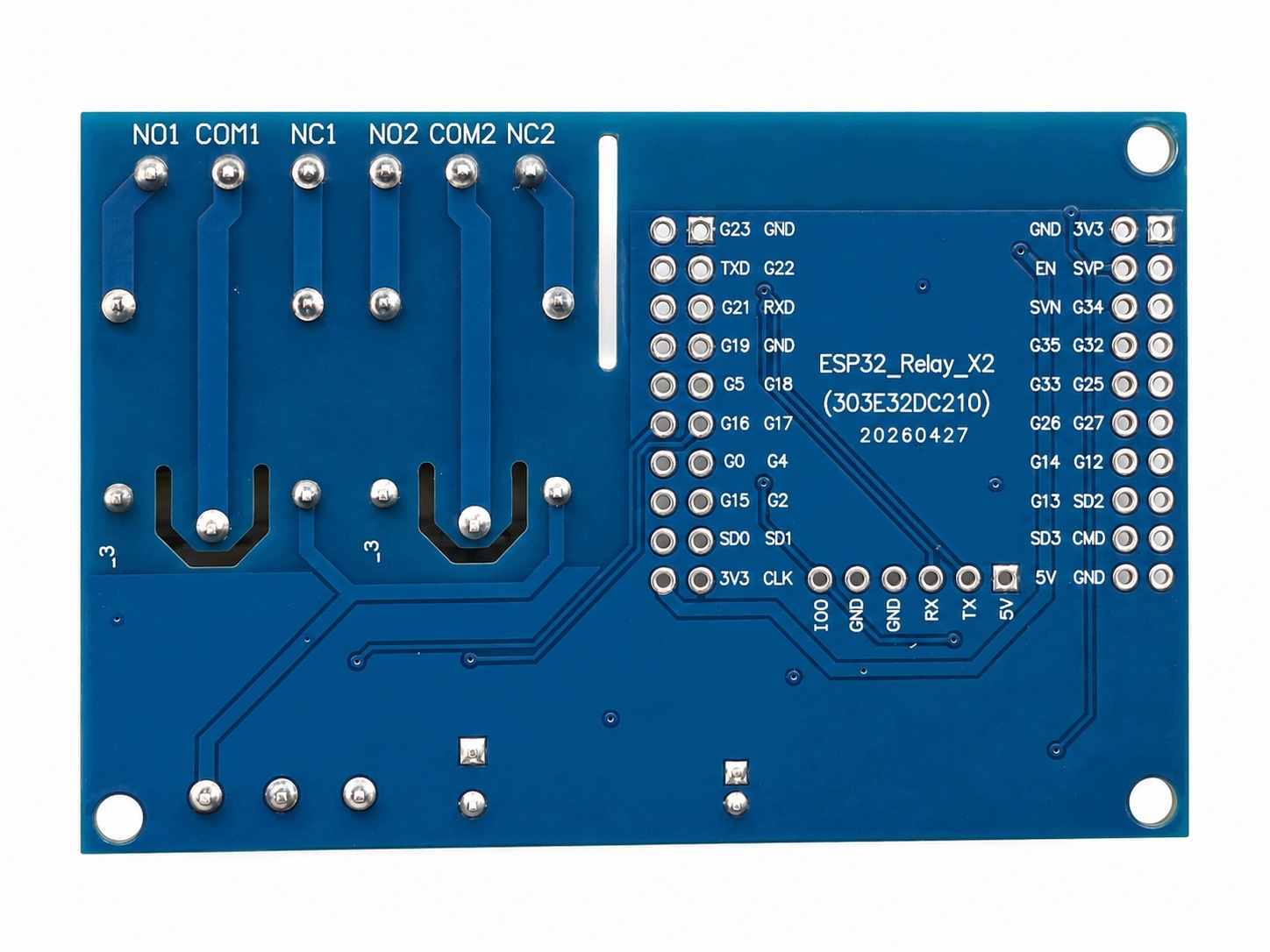

• wyprowadzone piny GPIO
• przyciski:
• RESET
• BOOT (IO0)
• programowalna dioda LED
• sygnalizacja pracy przekaźników LED
• wymiary: około 74 × 54 mm

🔧 Charakterystyka działania

Moduł umożliwia bezprzewodowe sterowanie dwoma przekaźnikami za pomocą sieci WiFi lub Bluetooth. Dzięki zastosowaniu mikrokontrolera ESP32 możliwe jest tworzenie własnych aplikacji IoT, serwerów WWW, integracja z Home Assistant, MQTT oraz innymi systemami automatyki.

Szeroki zakres napięcia zasilania pozwala na łatwe zastosowanie modułu zarówno w instalacjach 12V, 24V, jak i innych systemach zasilania DC.

🧩 Zastosowanie

• inteligentny dom
• automatyka budynkowa
• sterowanie oświetleniem
• sterowanie pompami
• sterowanie elektrozaworami
• sterowanie silnikami
• systemy IoT
• Home Assistant
• MQTT
• projekty DIY

🔌 Podłączenie

Zasilanie

✔ VCC → 7–36 V DC

✔ GND → masa

Programowanie

✔ TX → RX konwertera USB-UART

✔ RX → TX konwertera USB-UART

✔ GND → GND

✔ 5V → zasilanie programatora (jeżeli wymagane)

✔ BOOT (IO0) → do masy podczas programowania

Wyjścia przekaźników

✔ COM → styk wspólny

✔ NO → styk normalnie otwarty

✔ NC → styk normalnie zamknięty

📦 Zawartość zestawu

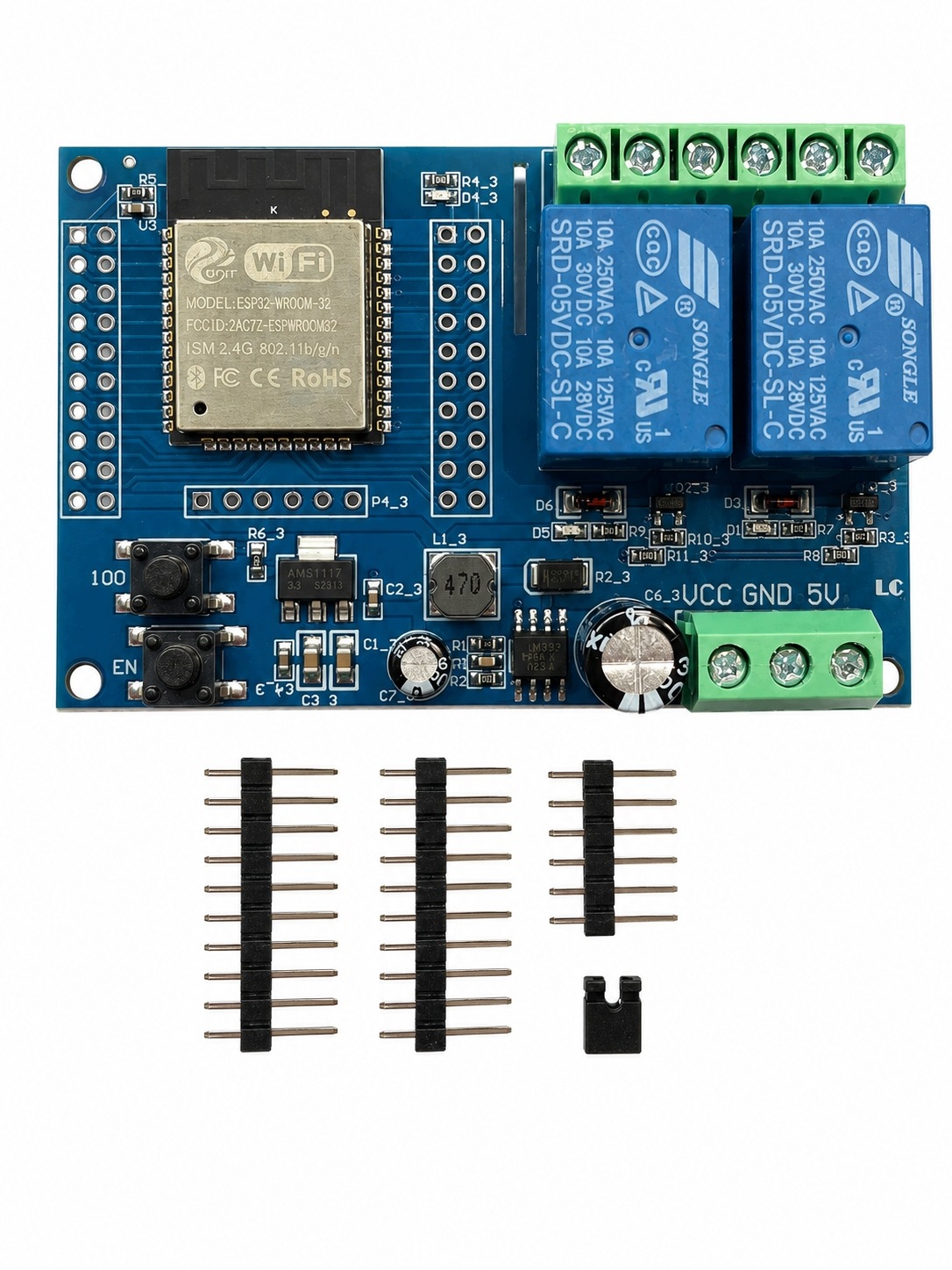

✔ moduł ESP32-32E z dwoma przekaźnikami

💡 Informacje dodatkowe

Dzięki wyprowadzonym pinom GPIO moduł umożliwia jednoczesne sterowanie przekaźnikami oraz podłączenie dodatkowych czujników, wyświetlaczy i modułów komunikacyjnych. Doskonale sprawdza się w projektach automatyki, sterowania przez WiFi oraz systemach Smart Home.

⚠️ Uwagi

• do programowania wymagany jest zewnętrzny konwerter USB-UART
• podczas programowania należy przełączyć moduł w tryb BOOT poprzez pin IO0
• podczas pracy z napięciem sieciowym 230V AC należy zachować szczególną ostrożność
• zdjęcia mają charakter poglądowy

🚀 Moduł ESP32-32E z dwoma przekaźnikami 10A to kompletne rozwiązanie do budowy urządzeń IoT, automatyki domowej oraz zdalnego sterowania urządzeniami przez WiFi i Bluetooth.
