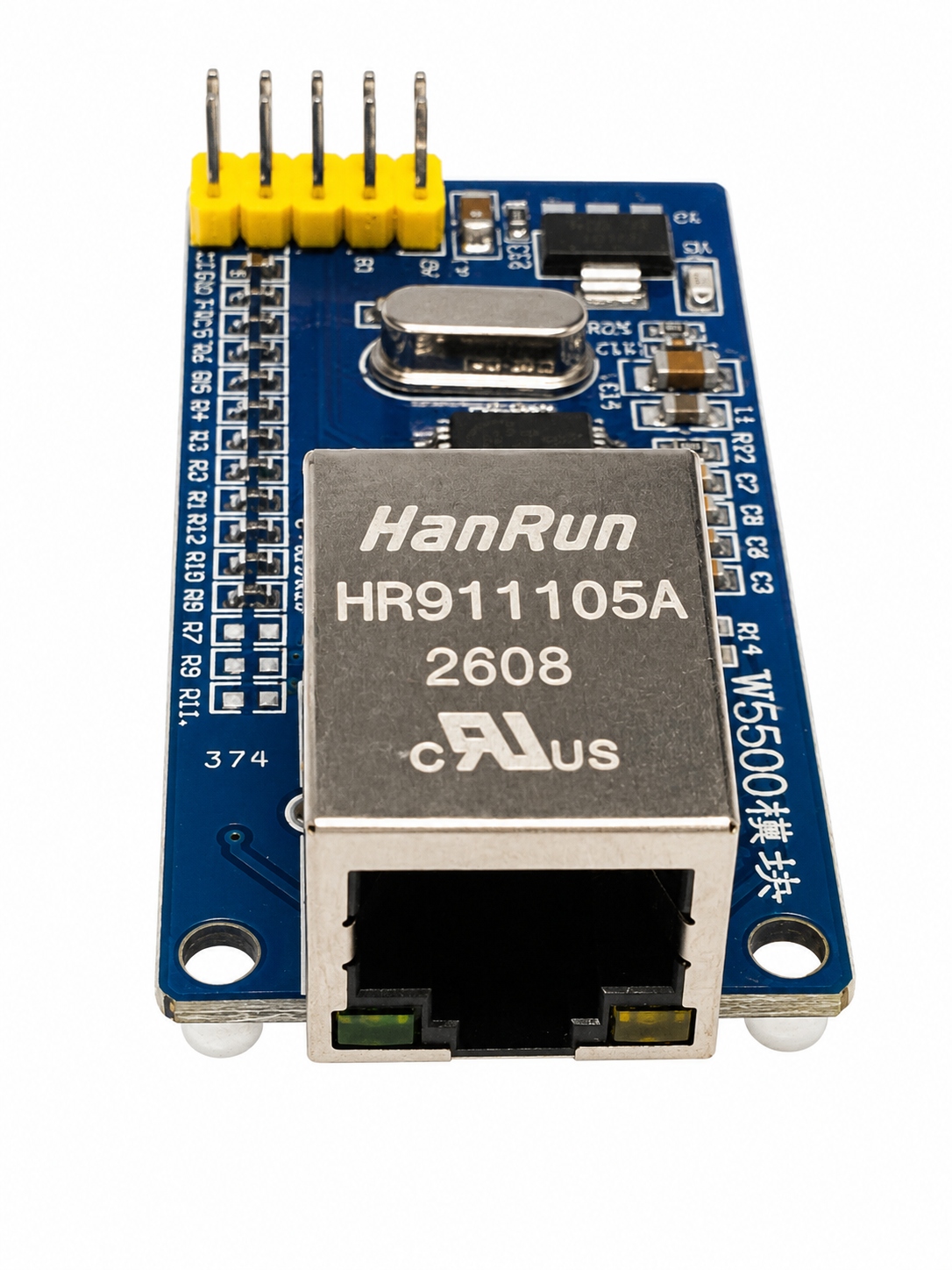

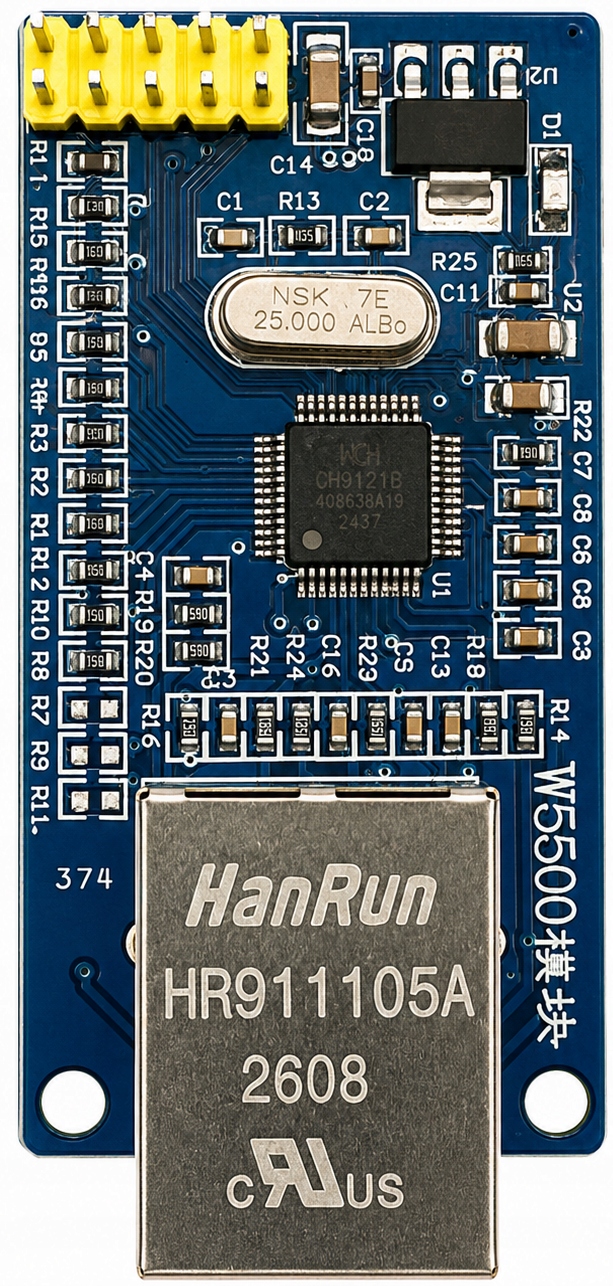

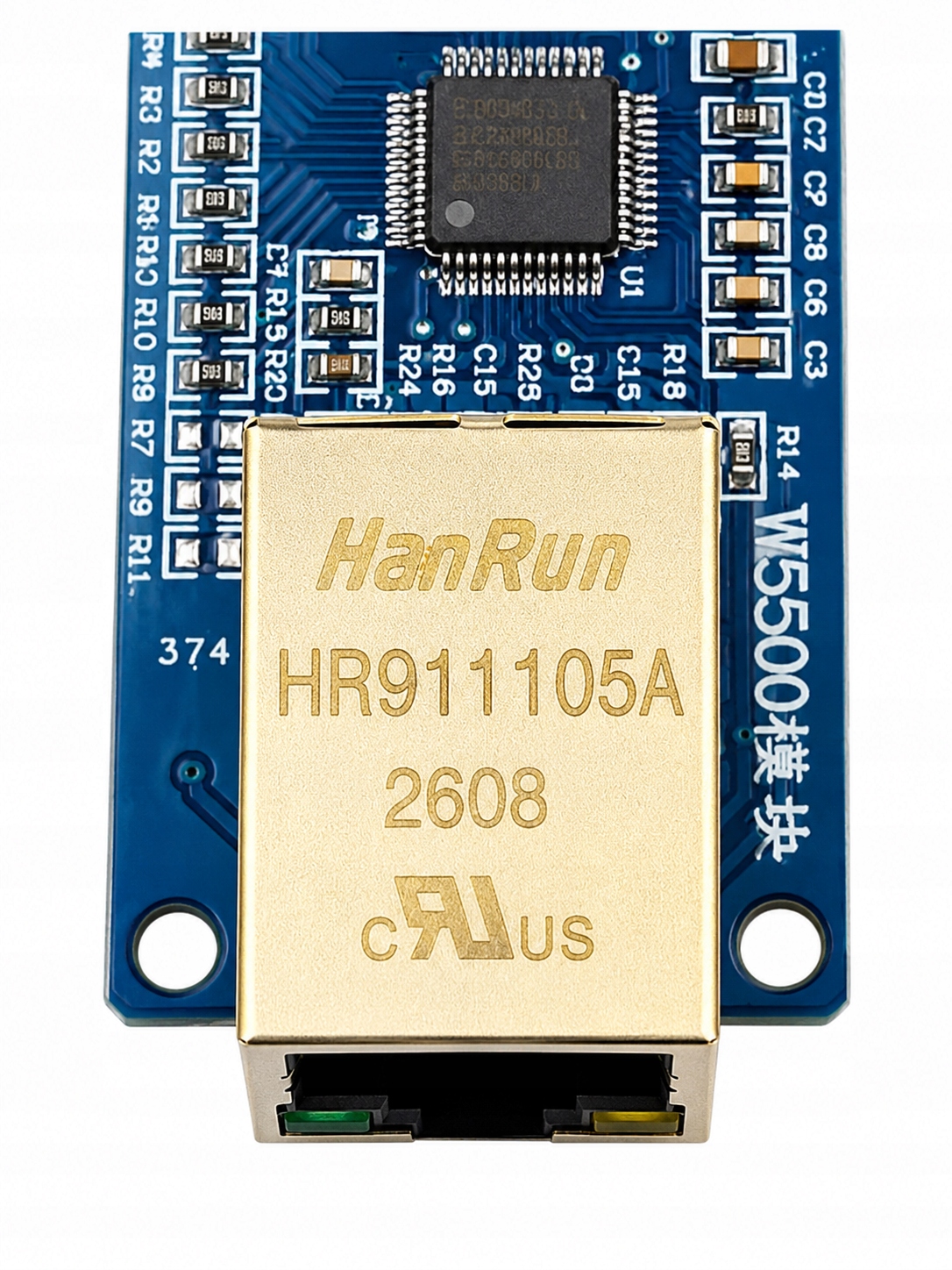

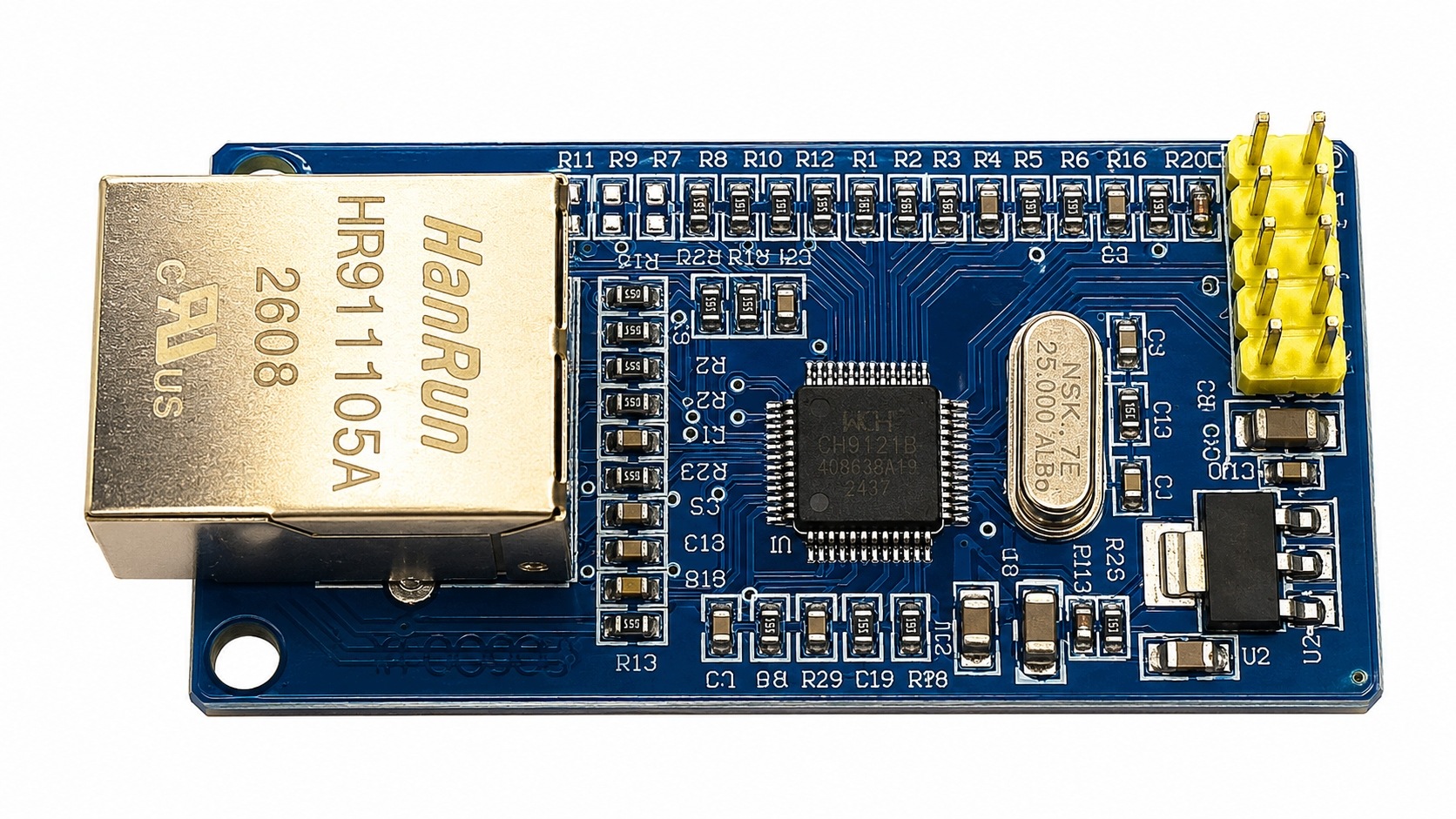

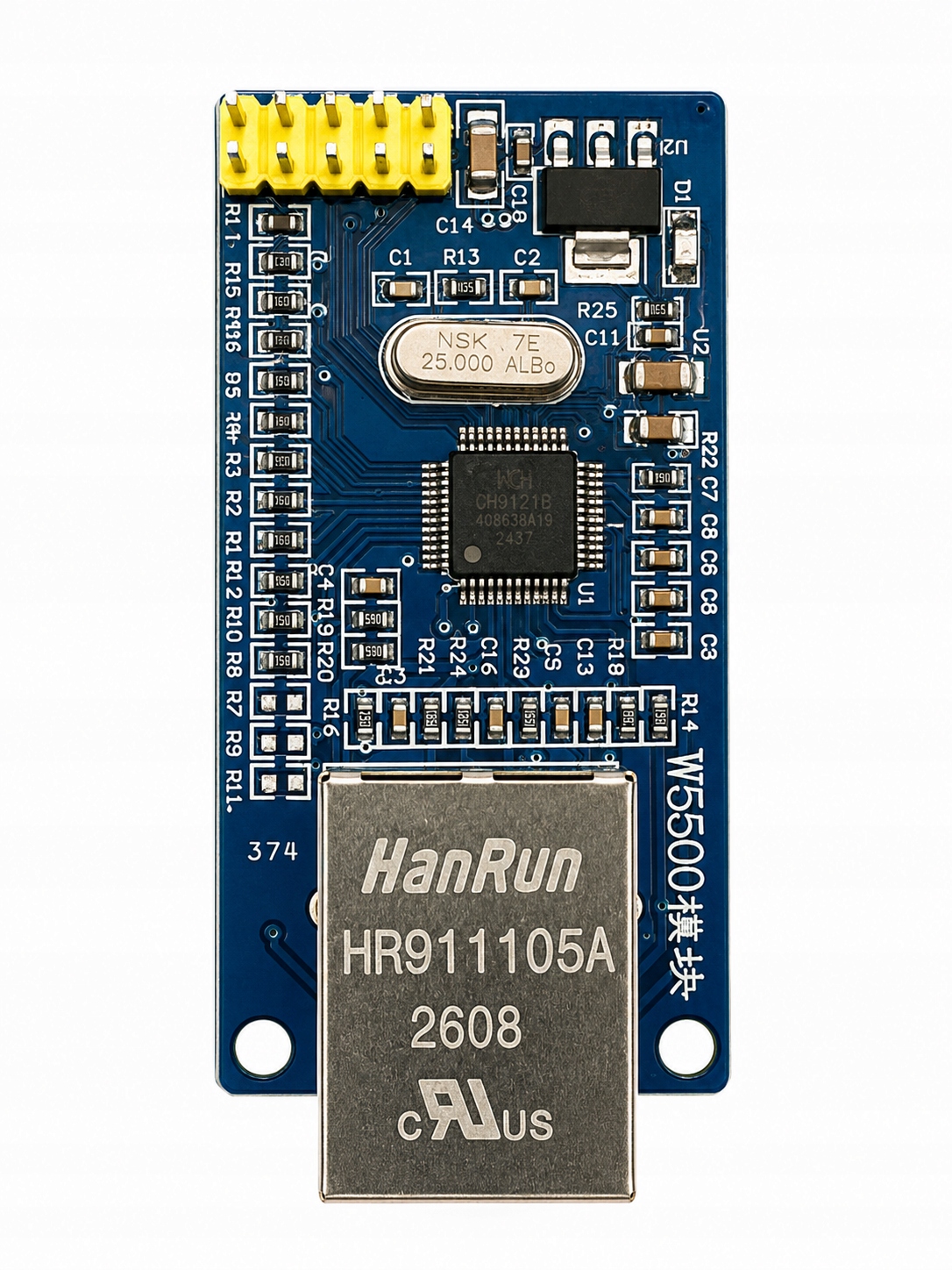

Moduł Ethernet W5500 RJ45 SPI TCP/IP do Arduino ESP32 STM32 Raspberry Pi

🌐 Moduł Ethernet W5500 RJ45 SPI TCP/IP do Arduino ESP32 STM32 Raspberry Pi

Moduł sieciowy oparty na popularnym układzie Wiznet W5500, umożliwiający łatwe dodanie przewodowej komunikacji Ethernet do projektów opartych o mikrokontrolery.

Układ posiada sprzętową obsługę stosu TCP/IP, dzięki czemu odciąża mikrokontroler i zapewnia stabilną komunikację sieciową. Komunikacja z urządzeniem odbywa się za pomocą magistrali SPI, co umożliwia prostą integrację z popularnymi platformami deweloperskimi.

Moduł doskonale sprawdzi się w projektach IoT, automatyce, systemach monitoringu oraz urządzeniach wymagających niezawodnego połączenia z siecią LAN.

⭐ Najważniejsze zalety

✔ układ Wiznet W5500 ze sprzętowym stosem TCP/IP

✔ komunikacja przez interfejs SPI

✔ zintegrowane złącze RJ45 10/100 Mbps

✔ obsługa do 8 jednoczesnych połączeń

✔ pamięć buforowa 32 kB

✔ funkcja Wake on LAN (WoL)

✔ niski pobór energii

✔ kompatybilny z Arduino, ESP32, ESP8266, STM32 i Raspberry Pi

⚙️ Specyfikacja techniczna

• układ: Wiznet W5500
• napięcie zasilania: 3.3–5.5 V DC
• interfejs komunikacyjny: SPI
• maksymalna częstotliwość SPI: 80 MHz
• złącze sieciowe: RJ45
• standard Ethernet: 10Base-T / 100Base-TX
• pamięć buforowa: 32 kB
• liczba jednoczesnych połączeń: do 8 socketów
• obsługiwane protokoły:
• TCP
• UDP
• IPv4
• ICMP
• ARP
• IGMP
• PPPoE
• funkcje dodatkowe:
• Wake on LAN (WoL)
• Power Down
• raster wyprowadzeń: 2.54 mm
• wymiary modułu: 55 × 28 × 16 mm

🔧 Charakterystyka działania

Moduł realizuje komunikację Ethernet za pomocą sprzętowego kontrolera W5500, który przejmuje obsługę protokołów sieciowych, odciążając mikrokontroler od wykonywania skomplikowanych operacji sieciowych.

Komunikacja z mikrokontrolerem odbywa się przez magistralę SPI, co zapewnia wysoką szybkość transmisji oraz prostą integrację z wieloma platformami.

🧩 Zastosowanie

• urządzenia IoT
• automatyka przemysłowa
• inteligentny dom
• serwery WWW
• rejestratory danych
• sterowniki PLC
• monitoring sieciowy
• projekty DIY i edukacyjne

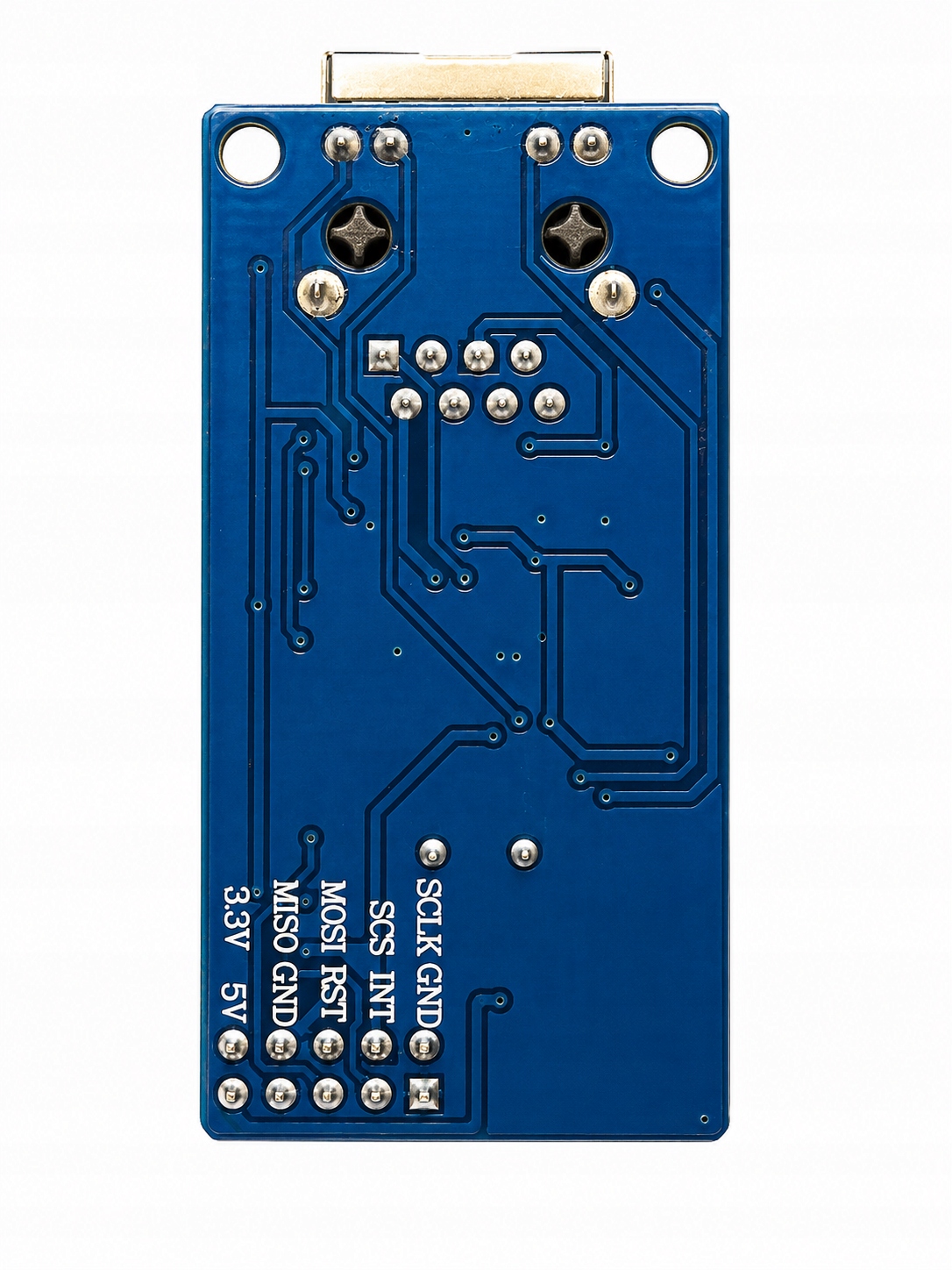

🔌 Podłączenie

✔ VCC → zasilanie 3.3–5.5V

✔ GND → masa

✔ SCK → SPI Clock

✔ MOSI → SPI MOSI

✔ MISO → SPI MISO

✔ CS → Chip Select

✔ INT → przerwanie (opcjonalnie)

✔ RST → reset modułu

📦 Zawartość zestawu

✔ moduł Ethernet W5500 RJ45

💡 Informacje dodatkowe

Sprzętowa obsługa stosu TCP/IP znacząco zmniejsza obciążenie mikrokontrolera, dzięki czemu moduł doskonale sprawdza się w aplikacjach wymagających stabilnej i niezawodnej komunikacji sieciowej.

⚠️ Uwagi

• moduł komunikuje się przez interfejs SPI
• do działania wymagane jest podłączenie do sieci Ethernet
• zdjęcia mają charakter poglądowy

🚀 Niezawodny moduł Ethernet W5500 pozwalający w prosty sposób dodać przewodową komunikację sieciową do projektów opartych o Arduino, ESP32, STM32 oraz Raspberry Pi.
