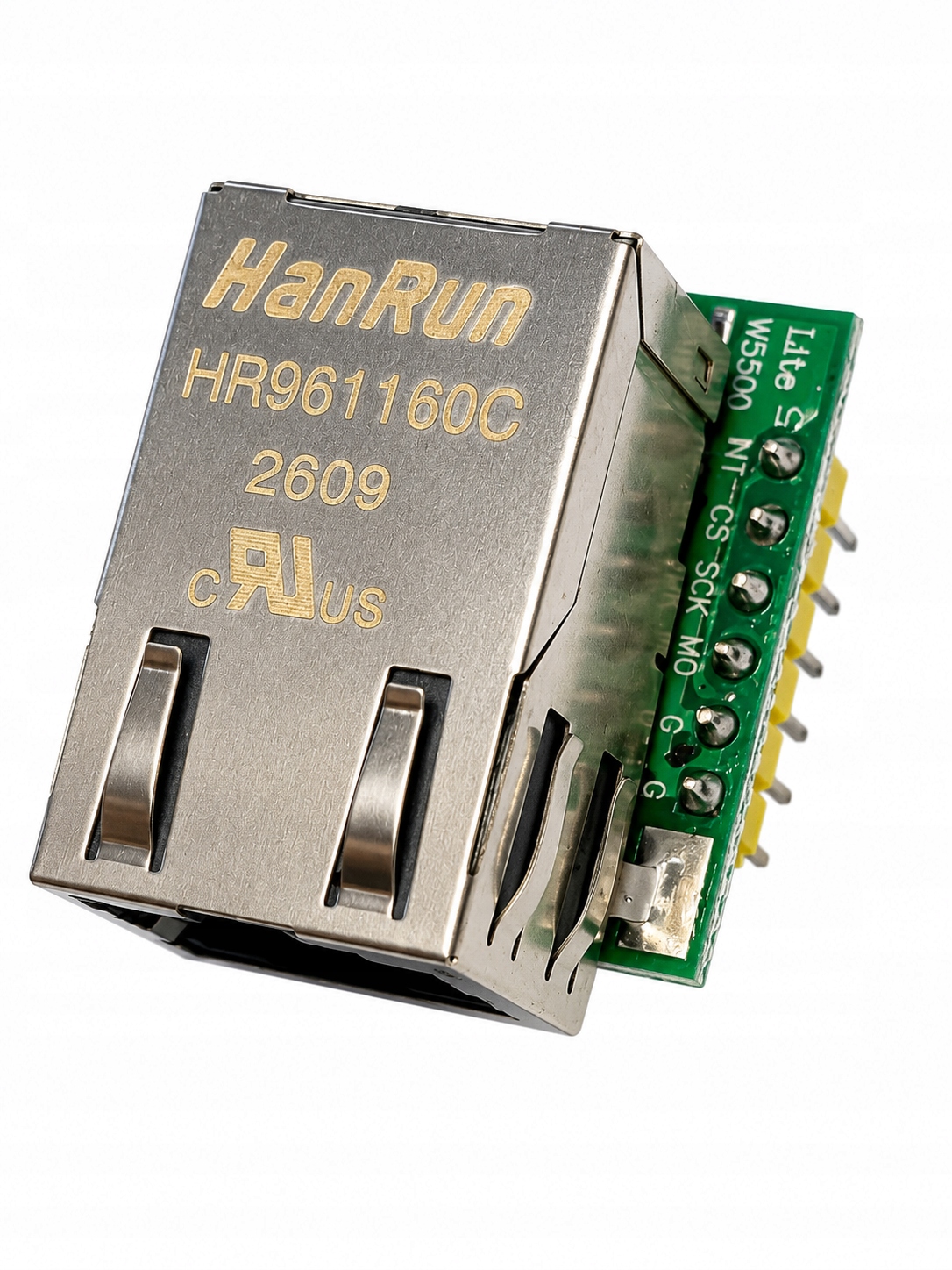

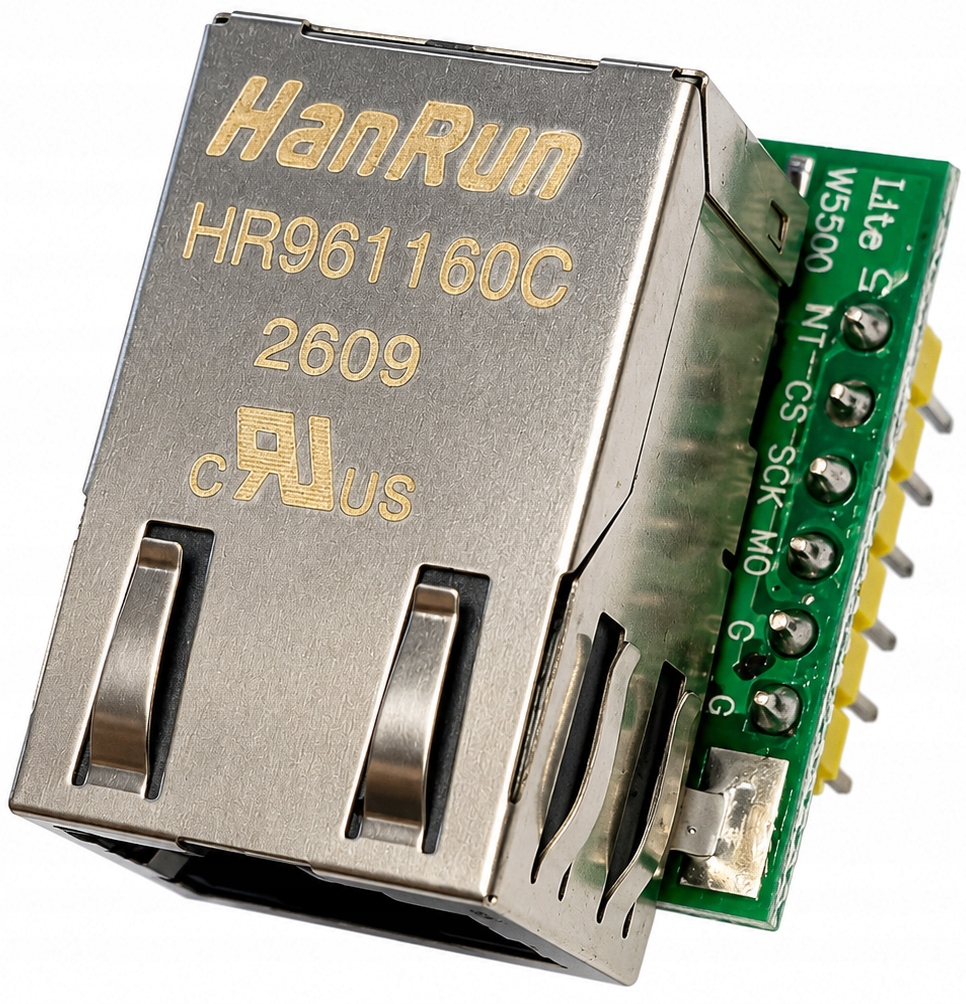

Moduł Ethernet W5500 RJ45 SPI TCP/IP WoL do Arduino ESP32 ESP8266 STM32

🌐 Moduł Ethernet W5500 RJ45 SPI TCP/IP WoL do Arduino ESP32 ESP8266 STM32 Raspberry Pi

Moduł sieciowy Ethernet oparty na układzie Wiznet W5500, umożliwiający łatwe dodanie przewodowej komunikacji sieciowej do projektów opartych na mikrokontrolerach. W5500 jest następcą popularnego układu W5100, oferując wyższą wydajność, niższy pobór pamięci oraz obsługę do 8 jednoczesnych połączeń sieciowych.

Dzięki sprzętowej obsłudze stosu TCP/IP moduł odciąża mikrokontroler, zapewniając stabilną i szybką komunikację przez interfejs SPI. To doskonały wybór do urządzeń IoT, automatyki, sterowników oraz serwerów opartych na Arduino, ESP32, ESP8266, STM32 i Raspberry Pi.

⭐ Najważniejsze zalety

✔ układ Wiznet W5500 – następca popularnego W5100

✔ sprzętowa obsługa TCP/IP

✔ komunikacja przez interfejs SPI

✔ obsługa do 8 jednoczesnych połączeń

✔ złącze RJ45 10/100 Mbps

✔ funkcja Wake on LAN (WoL)

✔ energooszczędny tryb Power Down

✔ wlutowane goldpiny 2.54 mm

✔ kompatybilny z Arduino IDE i popularnymi bibliotekami Wiznet

⚙️ Specyfikacja techniczna

• układ: Wiznet W5500
• napięcie zasilania: 3.3 V DC
• pobór prądu: ok. 120 mA
• interfejs komunikacyjny: SPI

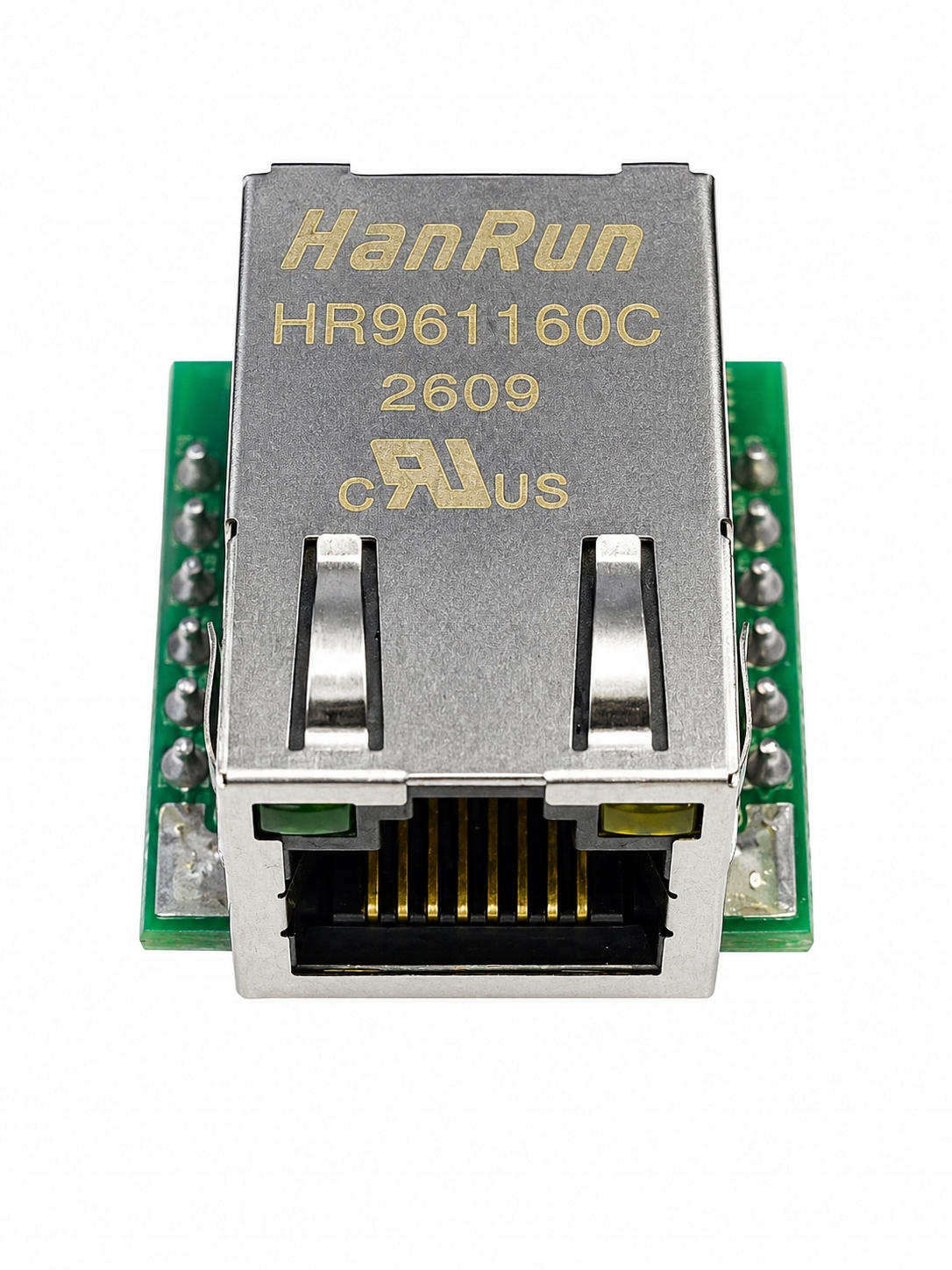

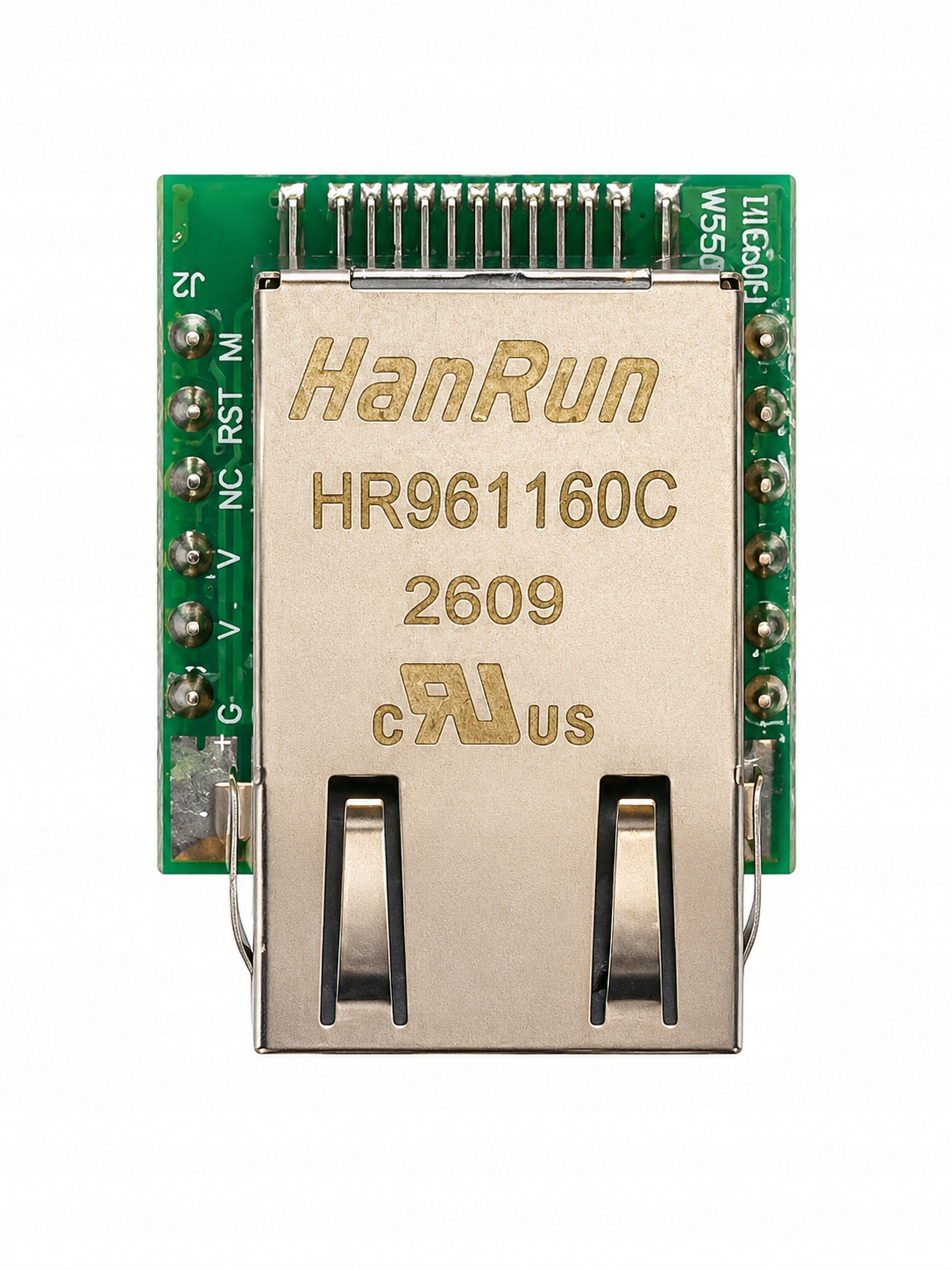

• złącze sieciowe: RJ45
• standard Ethernet: 10Base-T / 100Base-TX
• liczba jednoczesnych połączeń: do 8 socketów
• obsługiwane protokoły:
• TCP/IP
• UDP
• ICMP
• IGMP
• ARP
• PPPoE
• funkcja Wake on LAN (WoL)
• tryb oszczędzania energii: Power Down
• raster wyprowadzeń: 2.54 mm

wymiary: 26 × 23 × 16 mm (bez pinów)

🔧 Charakterystyka działania

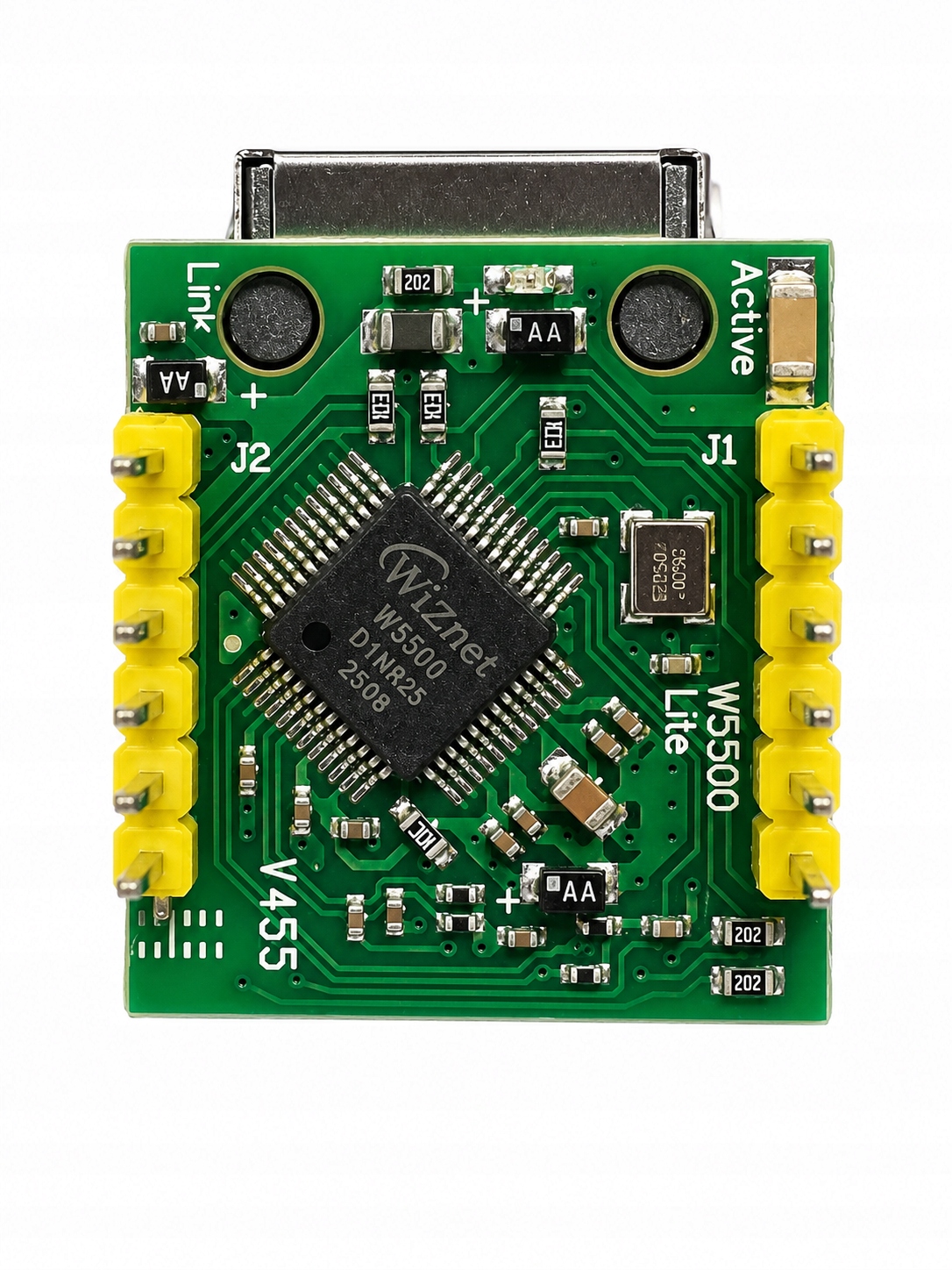

Moduł wykorzystuje sprzętowy kontroler Ethernet W5500, który samodzielnie realizuje obsługę protokołów sieciowych. Dzięki temu mikrokontroler nie musi wykonywać skomplikowanych operacji związanych z komunikacją TCP/IP, co zwiększa wydajność całego projektu.

Komunikacja z mikrokontrolerem odbywa się poprzez magistralę SPI, zapewniając prostą integrację z popularnymi platformami deweloperskimi.

🧩 Zastosowanie

• automatyka domowa
• urządzenia IoT
• sterowniki przemysłowe
• serwery WWW
• rejestratory danych
• systemy monitoringu
• bramki komunikacyjne
• projekty DIY i edukacyjne

📦 Zawartość zestawu

✔ moduł Ethernet W5500 RJ45

💡 Informacje dodatkowe

Moduł współpracuje z gotowymi bibliotekami Wiznet dostępnymi dla Arduino IDE, dzięki czemu jego uruchomienie jest szybkie i nie wymaga skomplikowanej konfiguracji.

⚠️ Uwagi

• moduł pracuje z napięciem 3.3 V
• komunikacja odbywa się przez interfejs SPI
• zdjęcia mają charakter poglądowy

🚀 Wydajny moduł Ethernet W5500 pozwalający w prosty sposób wyposażyć projekty Arduino, ESP32, ESP8266, STM32 i Raspberry Pi w stabilną komunikację przewodową LAN.
