Moduł Okrągły wyświetlacz LCD IPS 1.28" 240×240 – SPI GC9A01 ESP32 Arduino

Moduł Okrągły wyświetlacz LCD IPS 1.28″ 240×240 – SPI GC9A01 ESP32 Arduino

Name: Moduł Okrągły wyświetlacz LCD IPS 1.28" 240×240 – SPI GC9A01 ESP32 Arduino
SKU: 00061
Price: 23.90 PLN
Availability: InStock

23,90 zł brutto19,43 zł netto

🟢 Moduł Okrągły wyświetlacz LCD IPS 1.28″ 240×240 – SPI GC9A01 (65K kolorów) Nowoczesny moduł wyświetlacza LCD IPS o przekątnej 1.28″ i rozdzielczości 240×240 px, zaprojektowany z myślą o projektach wymagających estetycznego, okrągłego interfejsu graficznego.…

3 w magazynie

SKU: 00061 Kategoria: Moduły

Opis

🟢 Moduł Okrągły wyświetlacz LCD IPS 1.28″ 240×240 – SPI GC9A01 (65K kolorów)

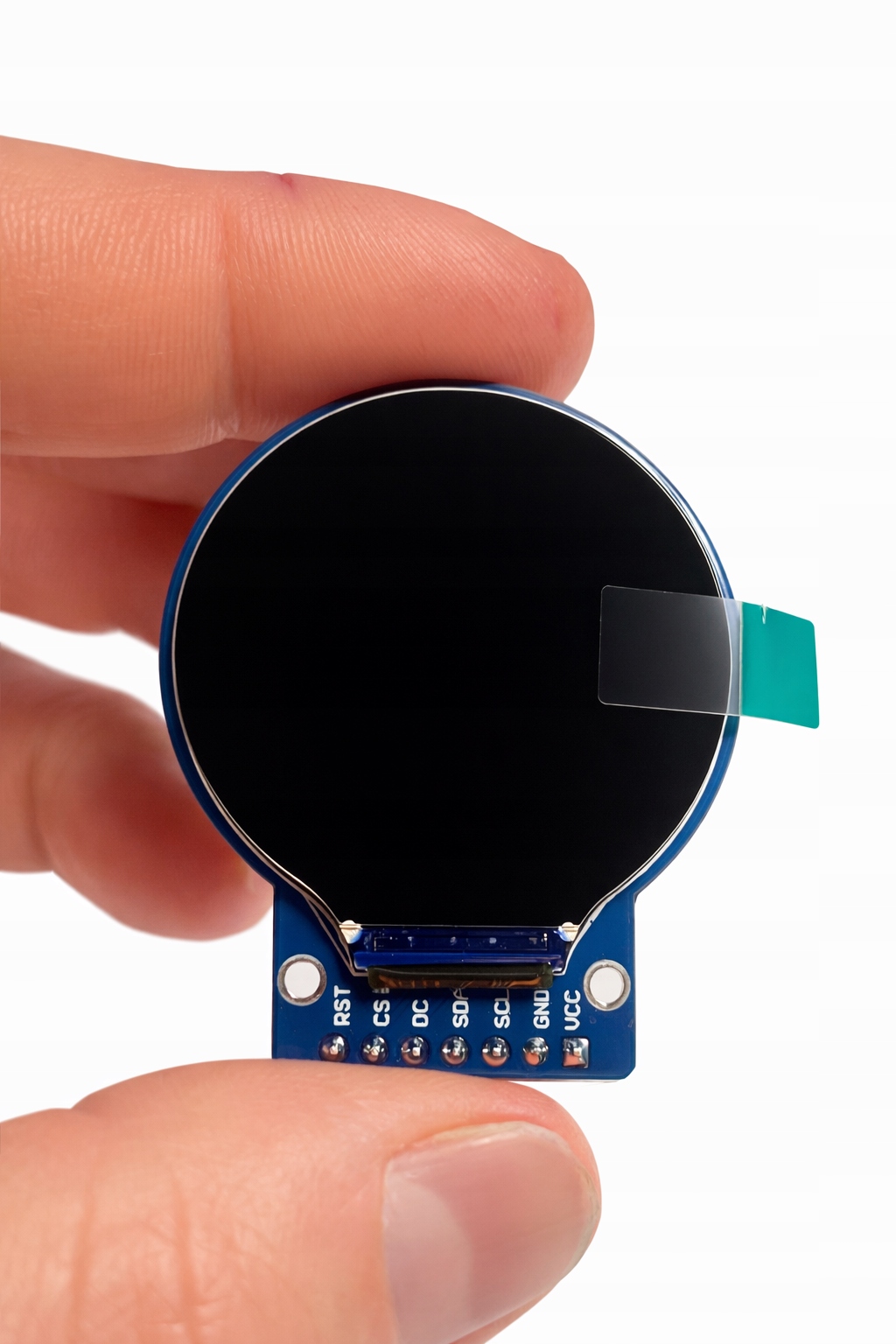

Nowoczesny moduł wyświetlacza LCD IPS o przekątnej 1.28″ i rozdzielczości 240×240 px, zaprojektowany z myślą o projektach wymagających estetycznego, okrągłego interfejsu graficznego.

Wyświetlacz oparty jest na kontrolerze GC9A01 i komunikuje się poprzez interfejs SPI, co zapewnia szybkie odświeżanie oraz łatwą integrację z mikrokontrolerami.

Dzięki matrycy IPS oraz matowej powierzchni szkła obraz pozostaje czytelny nawet przy dużych kątach widzenia i w trudnych warunkach oświetleniowych.

⭐ Najważniejsze zalety

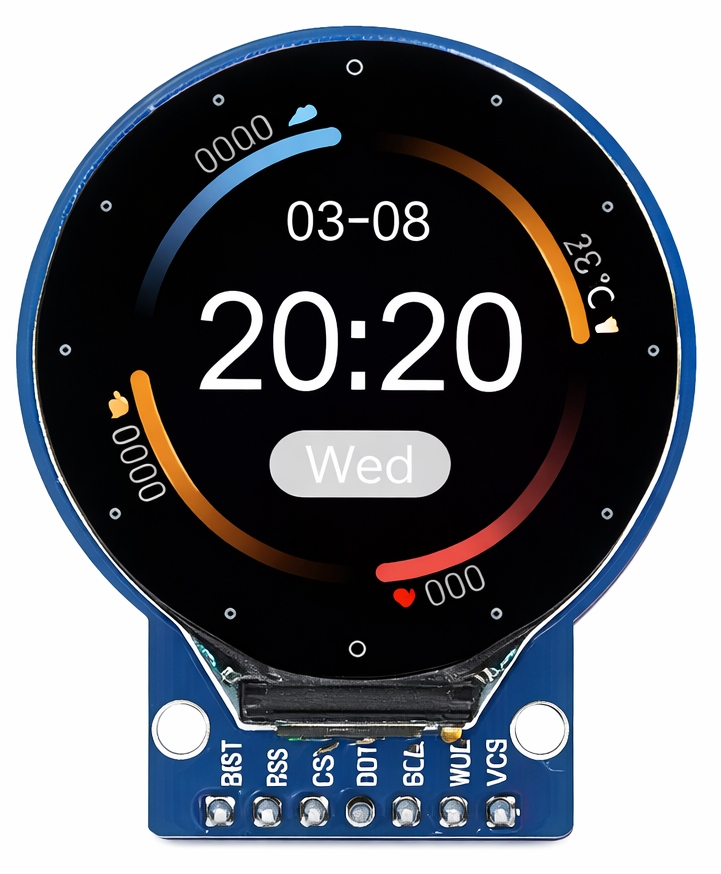

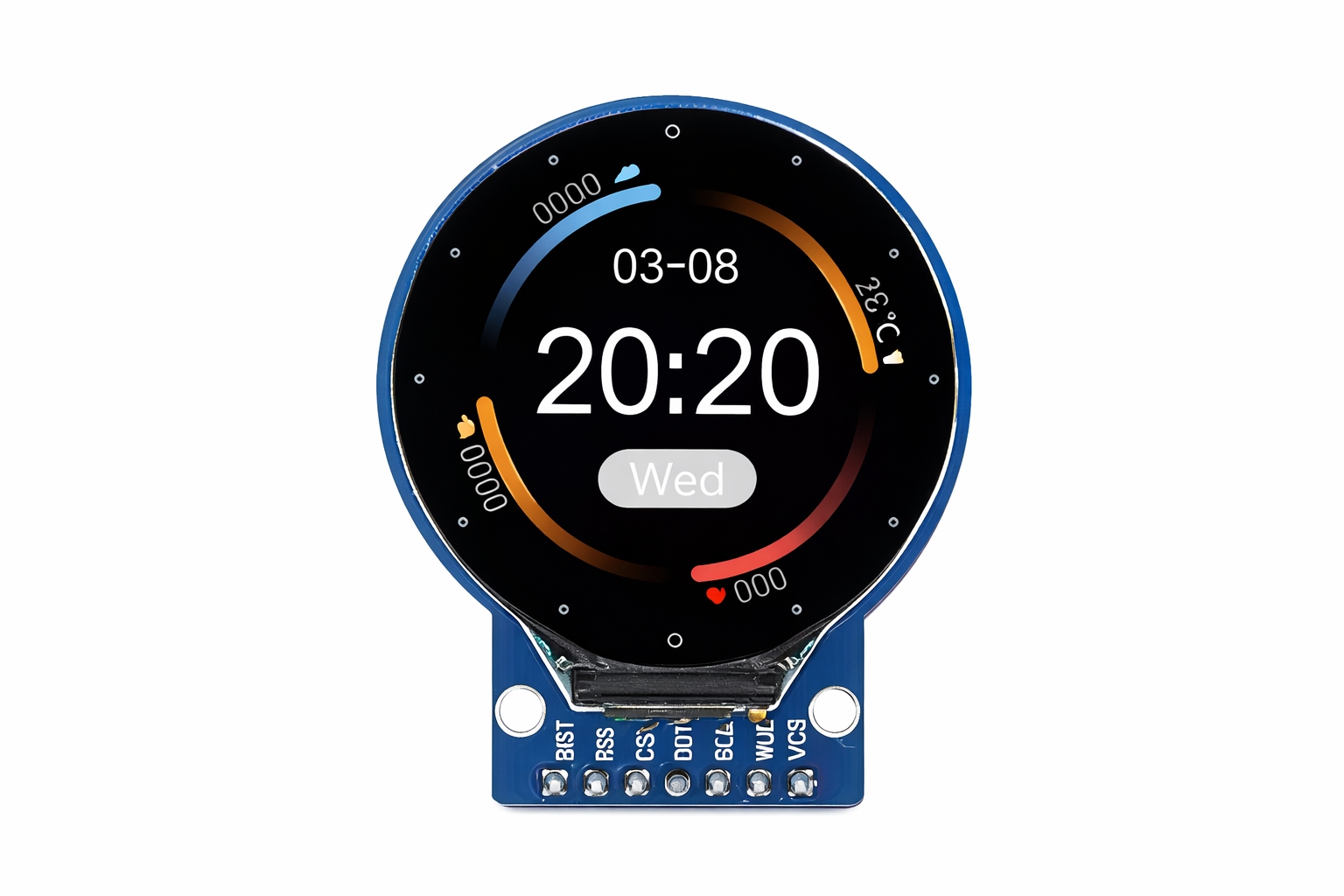

✔ okrągły wyświetlacz – idealny do zegarków i projektów wearable

✔ matryca IPS – szerokie kąty widzenia i dobra jakość obrazu

✔ 65 536 kolorów (RGB)

✔ wysoka jasność – ok. 400 cd/m²

✔ interfejs SPI – szybka komunikacja

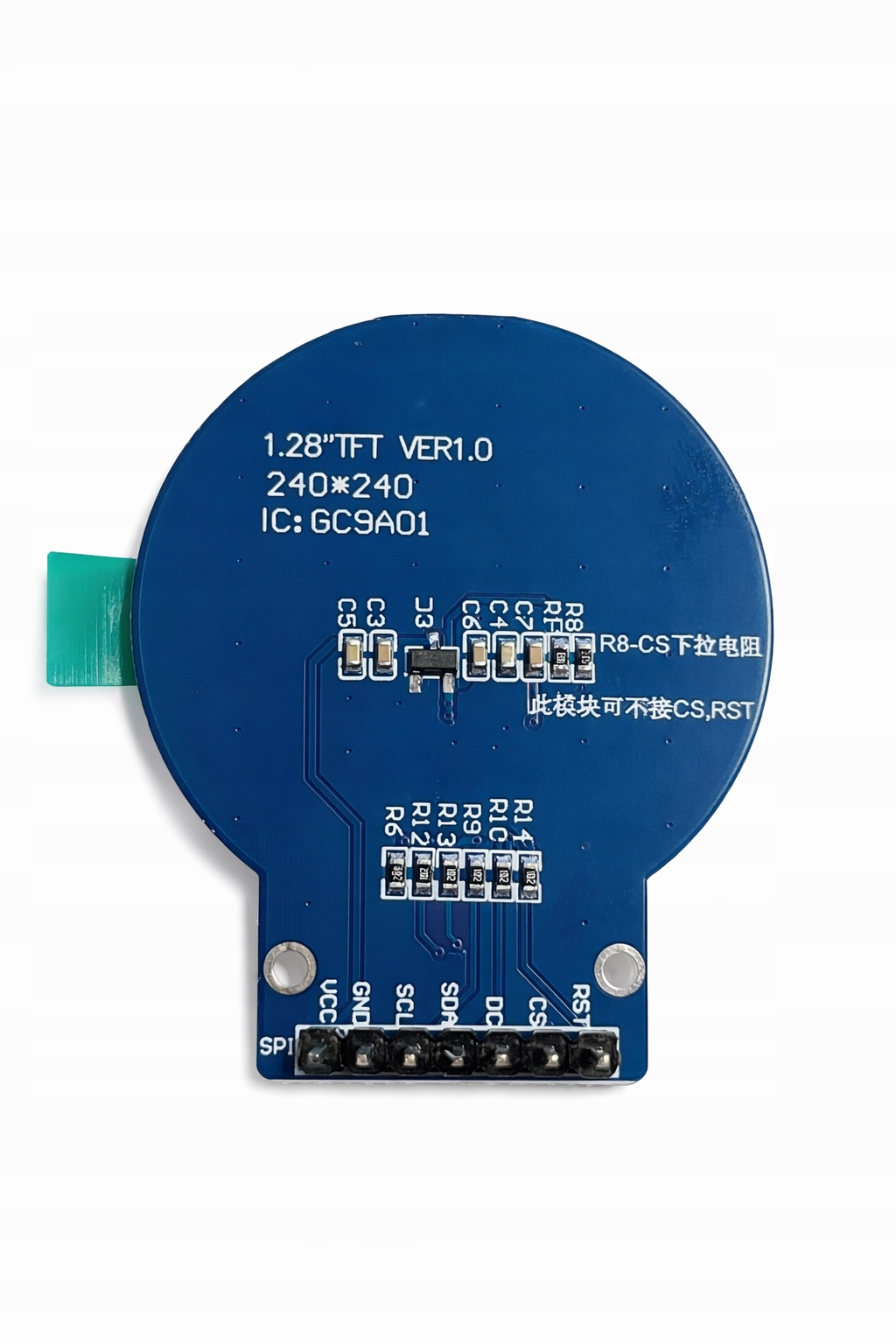

✔ kompaktowa płytka PCB dopasowana do kształtu wyświetlacza

✔ gotowe goldpiny 2.54 mm – łatwe podłączenie

⚙️ Specyfikacja techniczna

typ: LCD IPS (okrągły)
przekątna: 1.28″
rozdzielczość: 240 × 240 px
sterownik: GC9A01
interfejs: SPI
liczba kolorów: 65K (RGB)
podświetlenie: LED, ok. 400 cd/m²
zasilanie: 3.3 V
logika sygnałów: 3.3 V
temperatura pracy: −20°C do +70°C
wymiary modułu: 45.5 × 38 × 11.5 mm
obszar aktywny: Ø 32.4 mm
złącze: goldpiny raster 2.54 mm

🔧 Charakterystyka modułu

Wyświetlacz posiada płytkę PCB dopasowaną do jego kształtu, co ułatwia montaż w kompaktowych projektach. Matowa powierzchnia ogranicza odbicia światła, poprawiając czytelność.

Interfejs SPI zapewnia szybkie przesyłanie danych, a kontroler GC9A01 jest wspierany przez popularne biblioteki dla Arduino i ESP

🧩 Zastosowanie

zegarki i projekty typu smartwatch
inteligentna odzież (wearable)
panele wskaźnikowe i interfejsy UI
projekty Arduino / ESP32 / Raspberry Pi
automatyka domowa
projekty DIY i IoT

🔌 Informacje o podłączeniu

Moduł pracuje w logice 3.3V – przy podłączaniu do systemów 5V wymagane jest zastosowanie konwertera poziomów napięć dla linii SPI.

📦 Zawartość zestawu

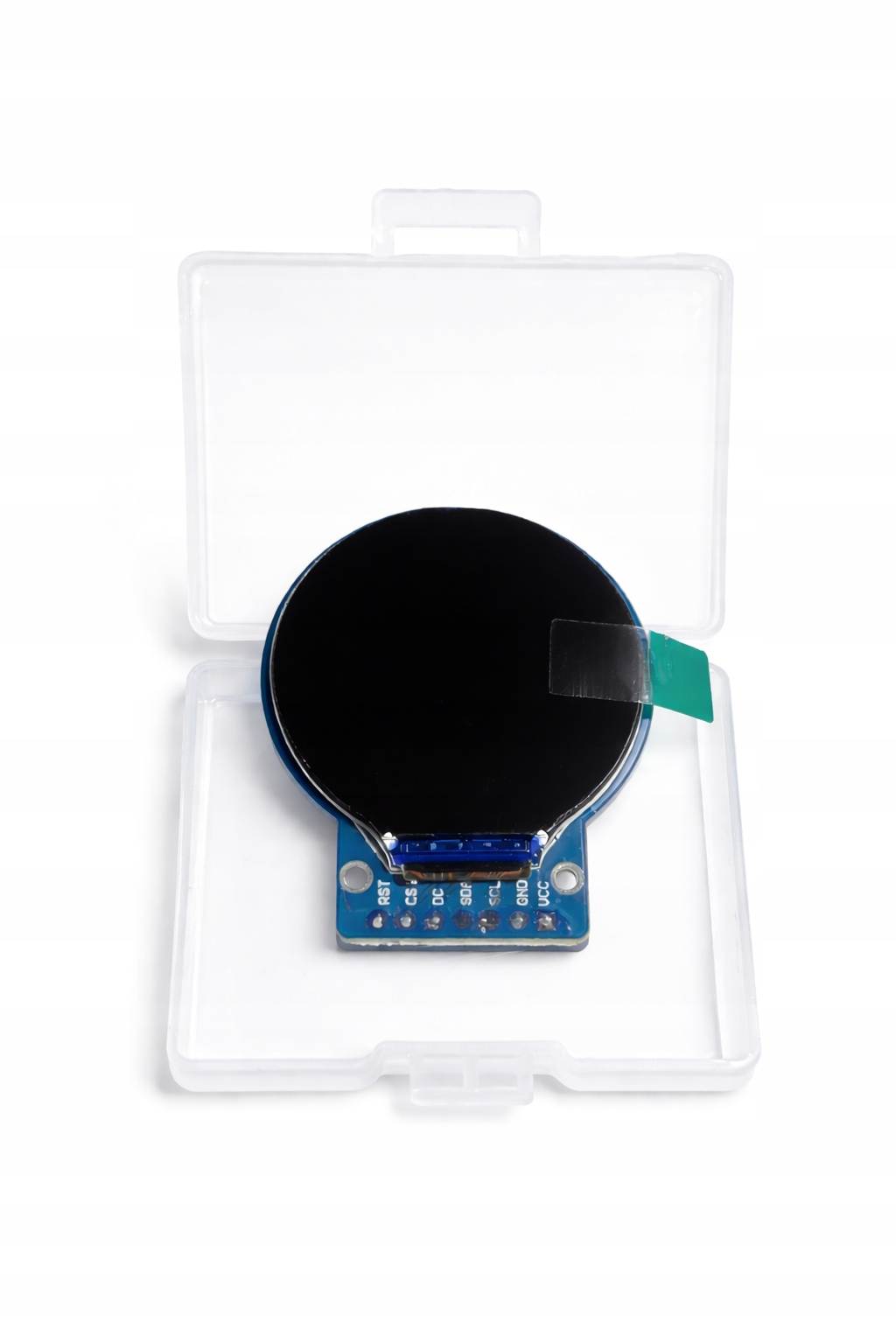

✔ moduł wyświetlacza LCD IPS 1.28″

⚠️ Uwagi

nie podłączać bezpośrednio do logiki 5V
wymagane biblioteki obsługujące GC9A01

zdjęcia mają charakter poglądowy

Informacje dodatkowe

Model	Wyświetlacz LCD IPS 1.28" 240×240 – ESP32 Arduino
Rodzaj	wyświetlacz
Waga produktu z opakowaniem jednostkowym [kg]	0.1
