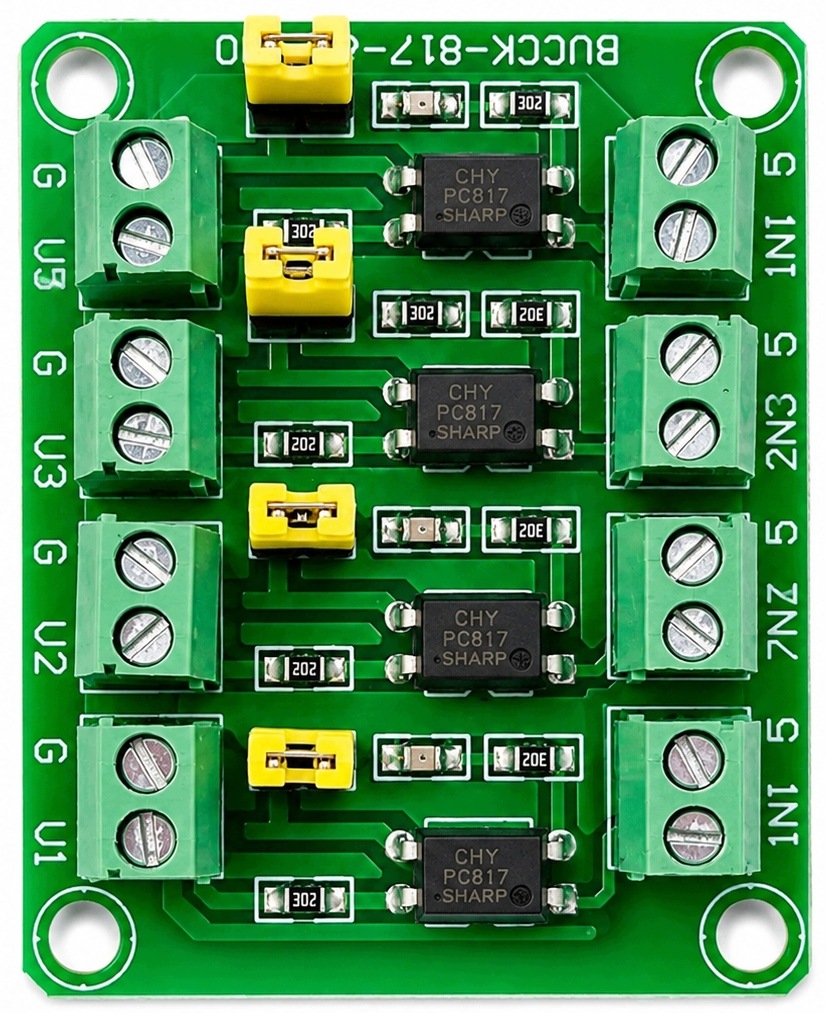

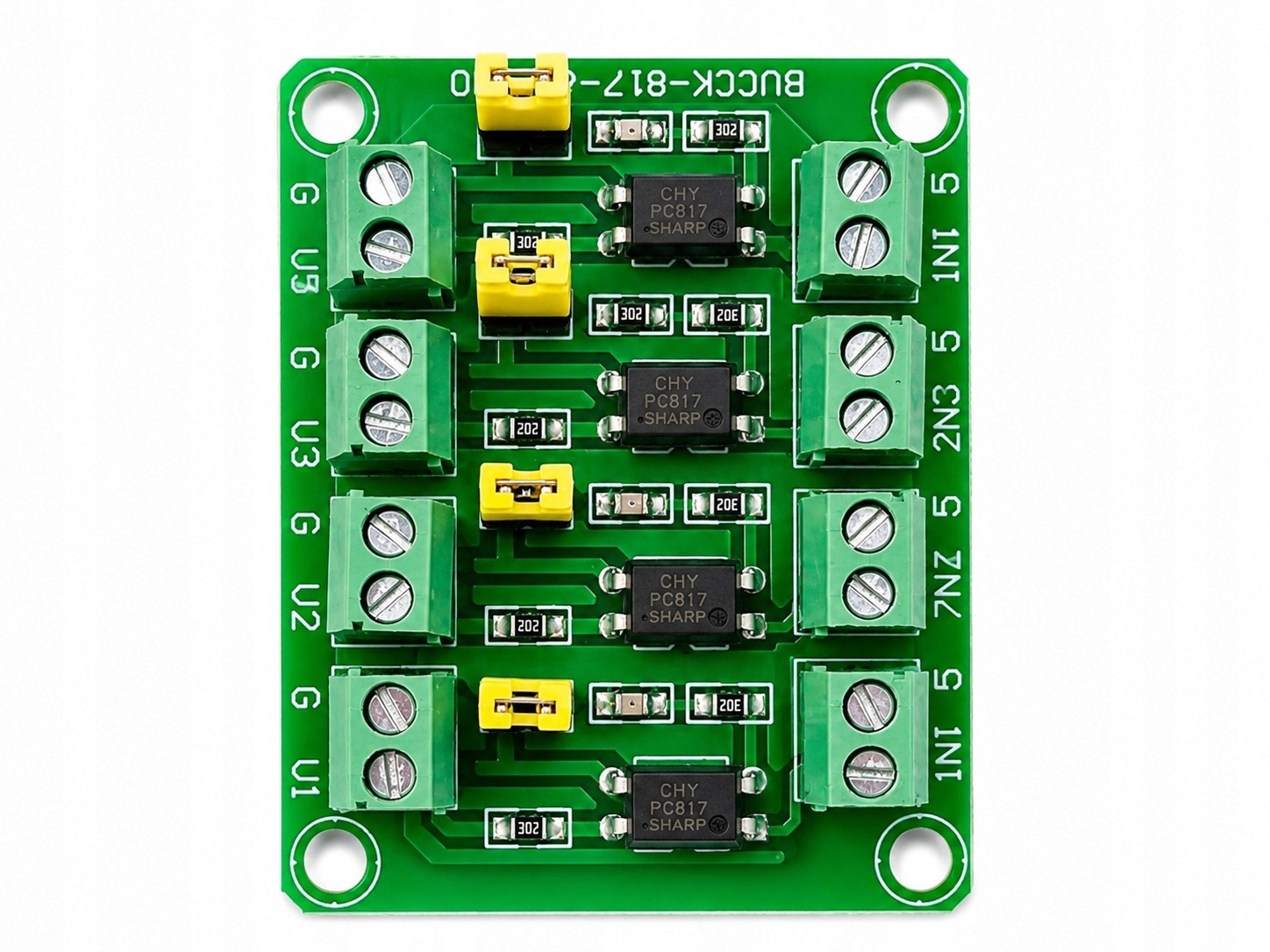

Moduł optoizolacji PC817 4 kanały do Arduino ESP32 Raspberry Pi PLC

🔌 Moduł optoizolacji PC817 4 kanały do Arduino ESP32 Raspberry Pi PLC

Czterokanałowy moduł optoizolacji oparty na transoptorach PC817, umożliwiający bezpieczne przesyłanie sygnałów pomiędzy układami pracującymi z różnymi napięciami. Dzięki separacji galwanicznej skutecznie chroni mikrokontrolery przed zakłóceniami, przepięciami oraz pętlami mas.

Moduł umożliwia wykrywanie sygnałów o napięciu 5V, 12V oraz 24V, dzięki czemu doskonale sprawdza się we współpracy z Arduino, ESP32, ESP8266, Raspberry Pi, STM32 oraz sterownikami PLC.

⭐ Najważniejsze zalety

✔ 4 niezależne kanały optoizolacji

✔ transoptory PC817

✔ separacja galwaniczna do 5 kV

✔ wejścia 5–24V

✔ dioda LED sygnalizująca pracę każdego kanału

✔ zworka umożliwiająca połączenie lub rozdzielenie mas

✔ wygodne złącza śrubowe

✔ kompatybilny z Arduino, ESP32, ESP8266, Raspberry Pi oraz PLC

⚙️ Specyfikacja techniczna

• liczba kanałów: 4
• zastosowane transoptory: PC817
• izolacja galwaniczna: do 5000 V
• napięcie wejściowe: 5–24 V DC
• prąd wejściowy: 5–15 mA
• napięcie wyjściowe: do 35 V DC
• maksymalny prąd wyjściowy: 20 mA (zalecane do 10 mA)
• sygnalizacja pracy: dioda LED dla każdego kanału
• złącza: śrubowe
• zworka rozdzielenia mas: tak

🔧 Charakterystyka działania

Każdy kanał wykorzystuje transoptor PC817, który zapewnia galwaniczne odseparowanie sygnału wejściowego od wyjściowego. Pozwala to bezpiecznie przesyłać sygnały pomiędzy urządzeniami zasilanymi z różnych źródeł oraz chronić mikrokontroler przed zakłóceniami i przepięciami.

Dzięki zastosowaniu czterech niezależnych kanałów możliwe jest jednoczesne monitorowanie kilku sygnałów.

🧩 Zastosowanie

• izolacja sygnałów 5V, 12V i 24V
• sterowniki PLC
• automatyka przemysłowa
• systemy alarmowe
• zabezpieczenie wejść GPIO
• odczyt sygnałów z czujników
• separacja układów zasilanych z różnych źródeł
• projekty Arduino
• ESP32 i ESP8266
• Raspberry Pi
• projekty DIY

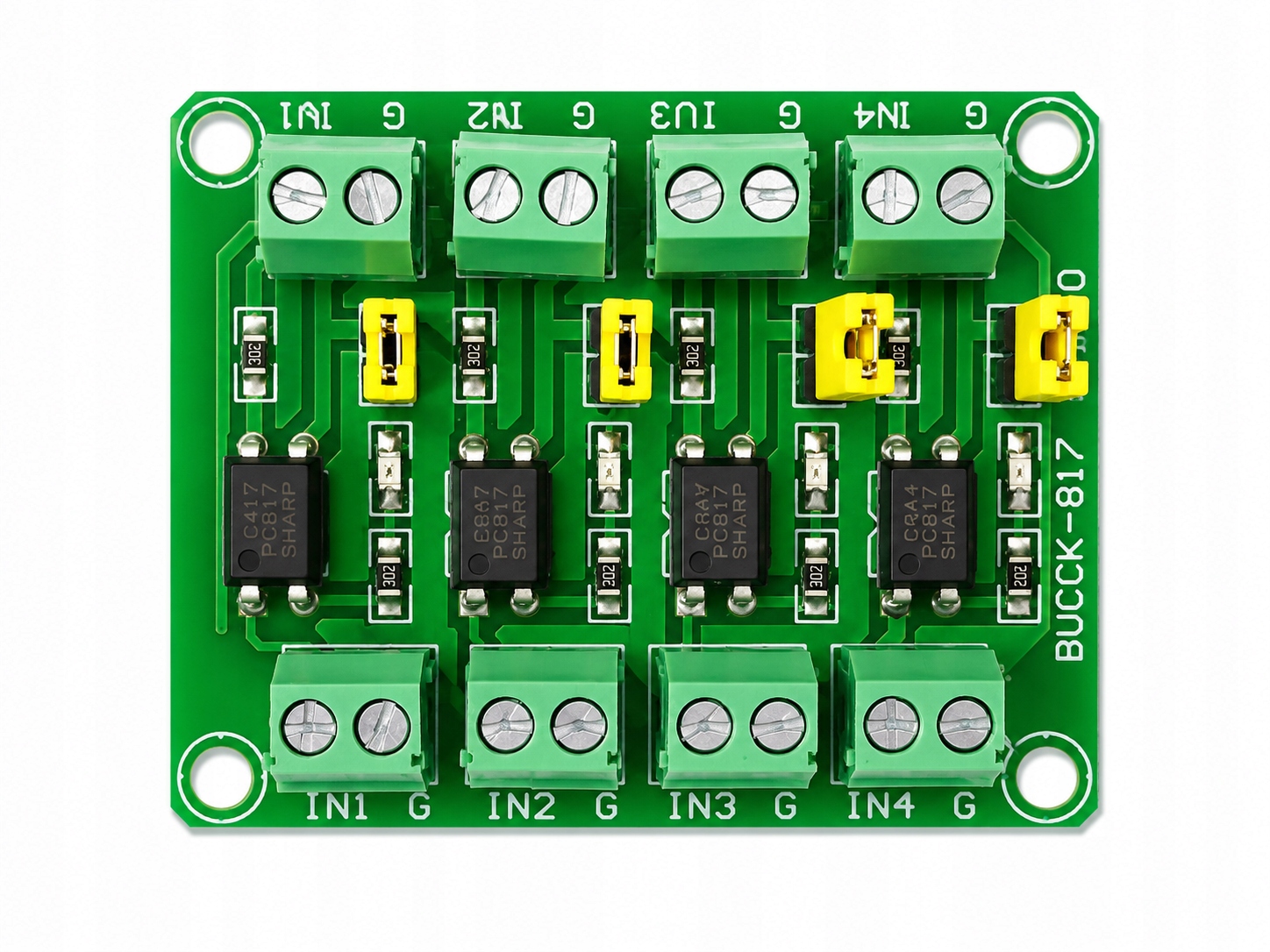

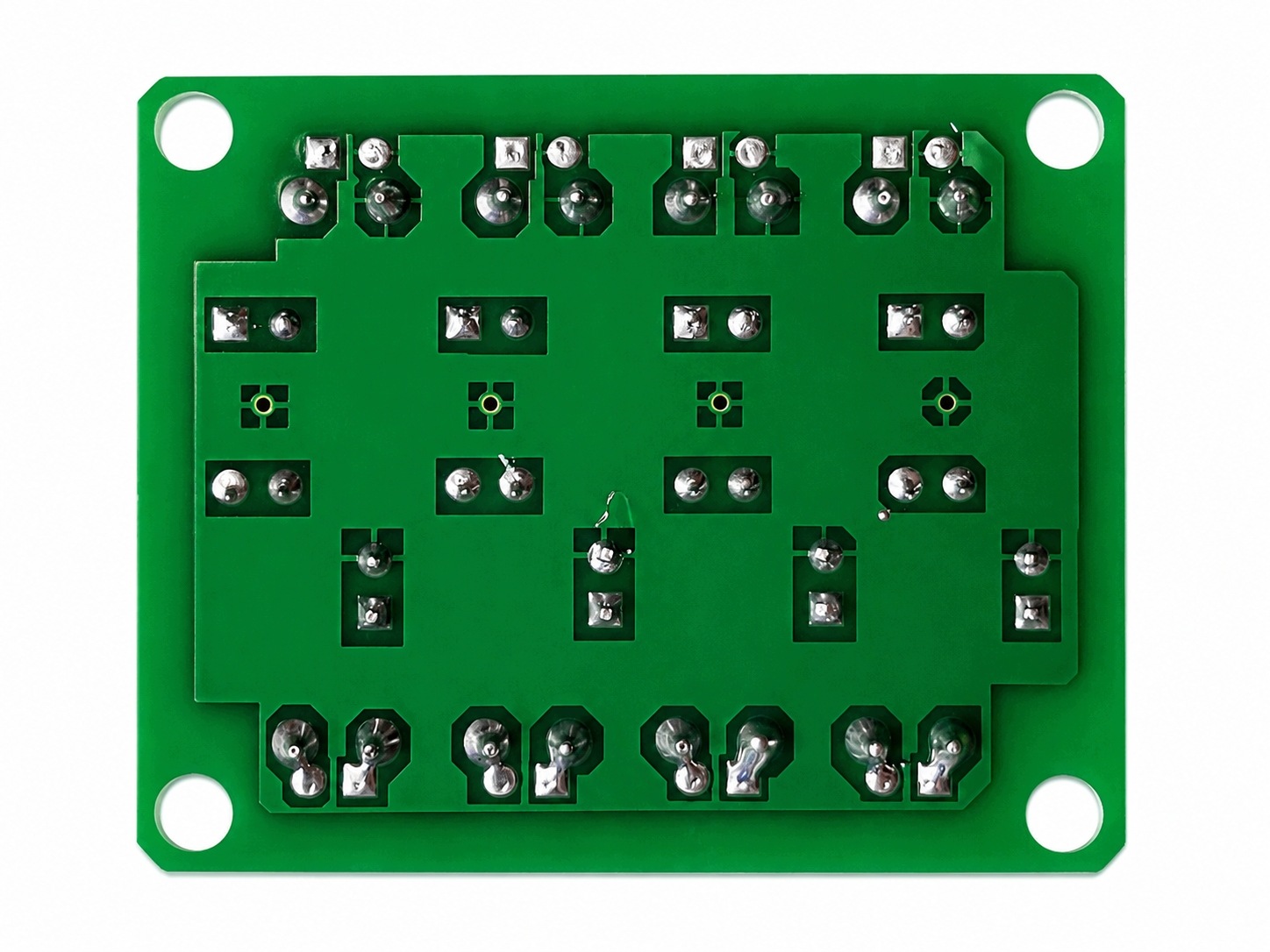

🔌 Podłączenie

Strona wejściowa

✔ IN1–IN4 → sygnały wejściowe

✔ GND → masa wejściowa

Strona wyjściowa

✔ V1–V4 → wyjścia sygnałowe

✔ G → masa strony wyjściowej

📦 Zawartość zestawu

✔ moduł optoizolacji PC817 4-kanałowy

💡 Informacje dodatkowe

Moduł doskonale sprawdza się jako separator sygnałów pomiędzy mikrokontrolerami a urządzeniami pracującymi z wyższymi napięciami. Pozwala skutecznie eliminować zakłócenia oraz zapobiega uszkodzeniom wynikającym z różnicy potencjałów pomiędzy układami.

⚠️ Uwagi

• wyjścia modułu nie są przeznaczone do bezpośredniego sterowania przekaźnikami ani innymi odbiornikami o dużym poborze prądu
• maksymalny prąd wyjściowy jednego kanału wynosi około 20 mA
• w przypadku większych obciążeń należy zastosować dodatkowy tranzystor lub przekaźnik SSR
• zdjęcia mają charakter poglądowy

🚀 Moduł optoizolacji PC817 to prosty i skuteczny sposób na bezpieczne przesyłanie sygnałów pomiędzy układami 5V, 12V i 24V, zapewniając ochronę mikrokontrolerów oraz niezawodną pracę systemów automatyki i elektroniki.
