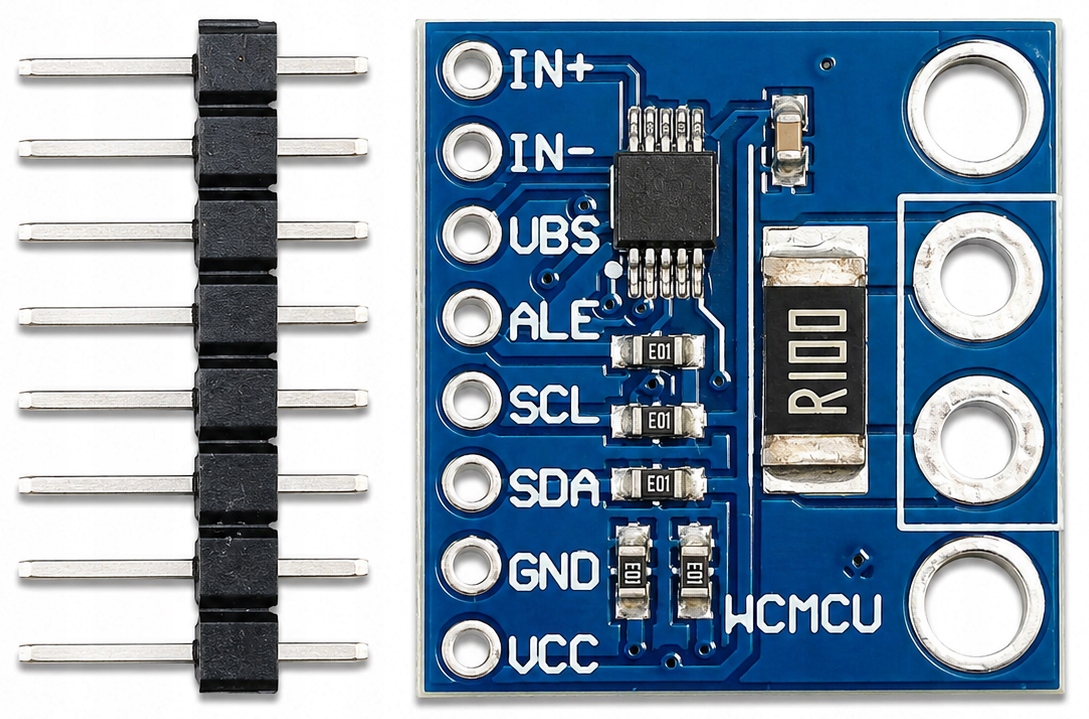

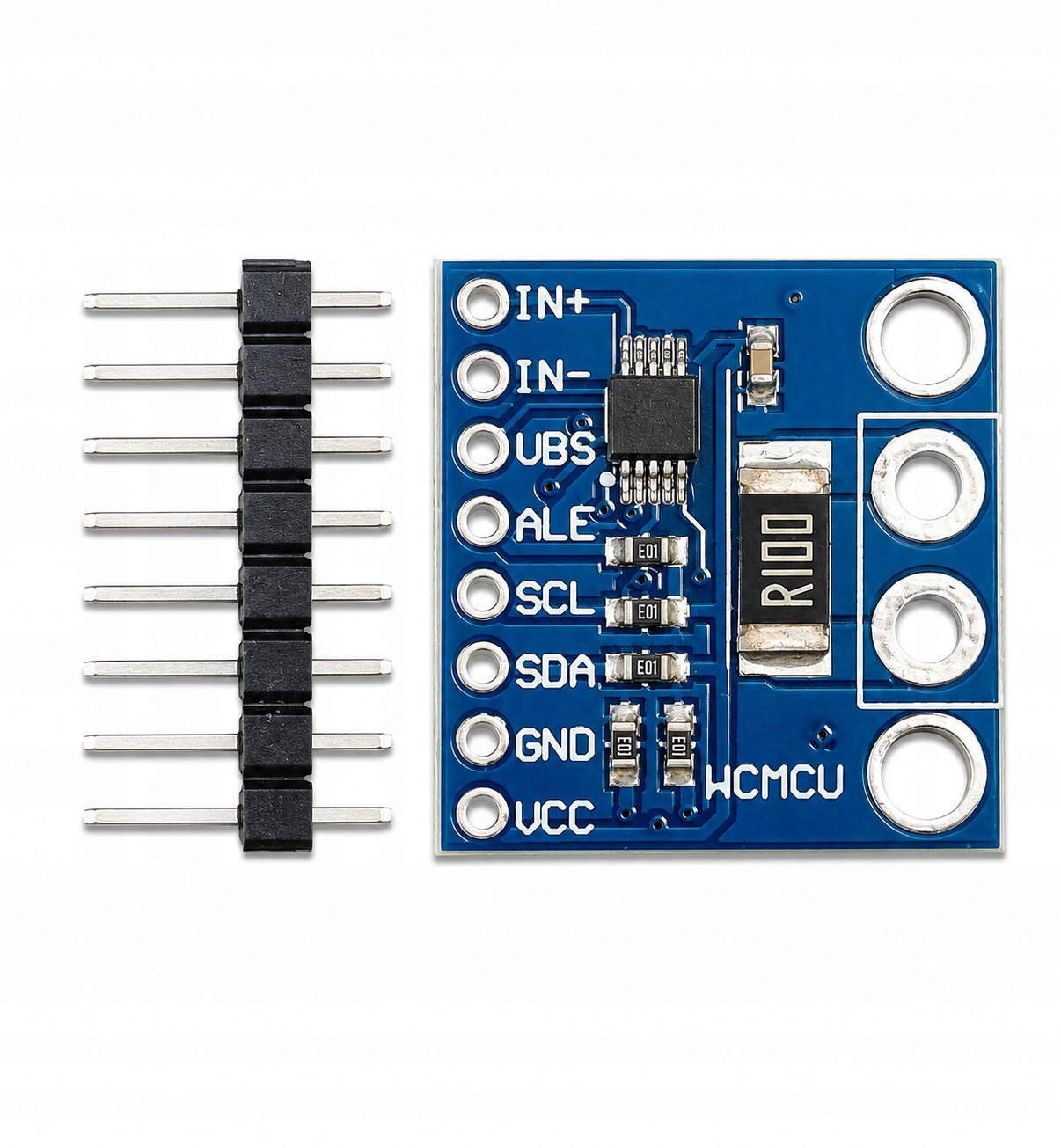

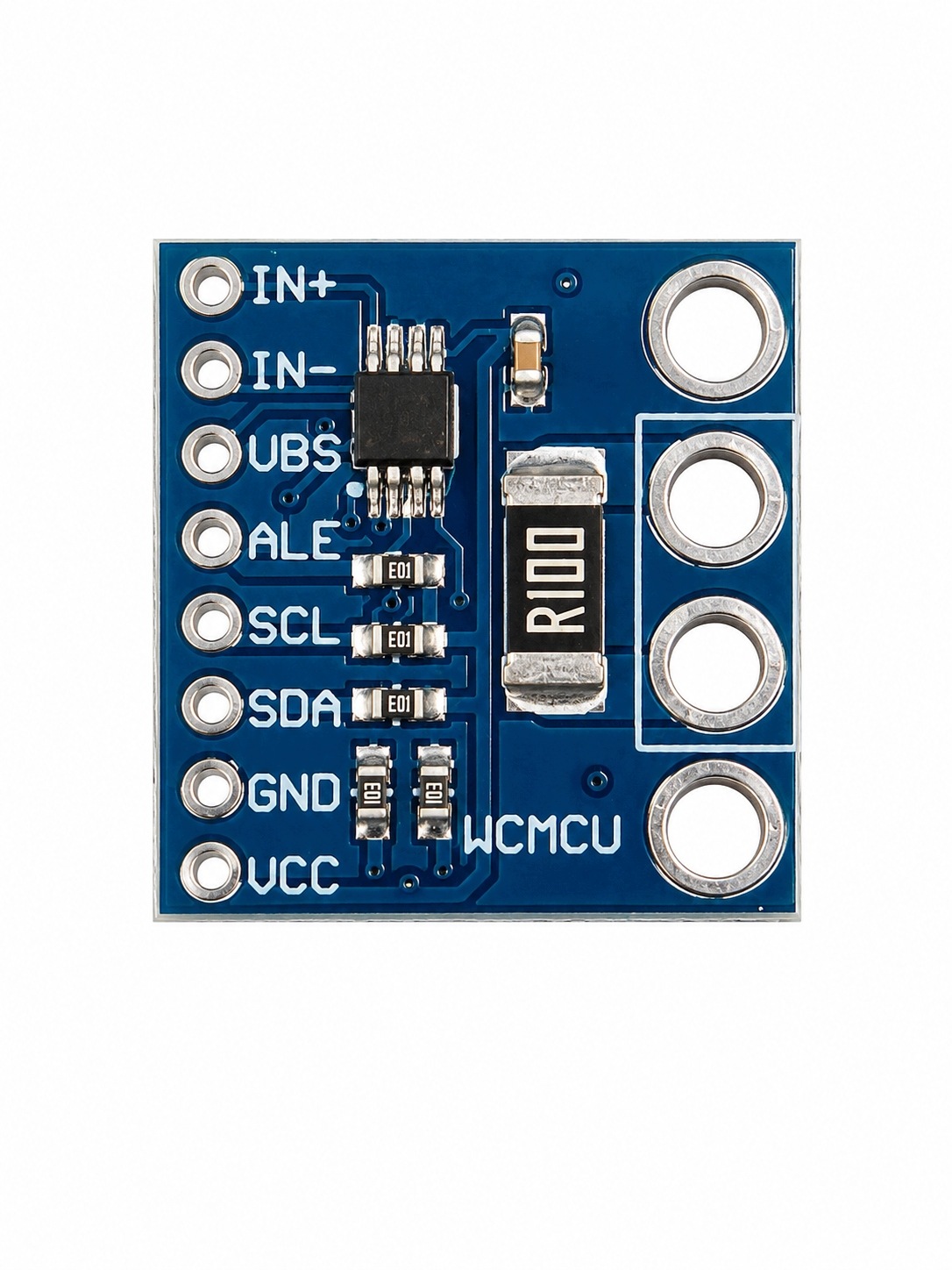

⚡ Moduł pomiaru prądu, napięcia i mocy INA226 I2C do Arduino ESP32 Raspberry Pi

Moduł pomiarowy oparty na precyzyjnym układzie INA226, umożliwiający dwukierunkowy pomiar prądu, napięcia oraz mocy w obwodach prądu stałego. Dzięki 16-bitowemu przetwornikowi ADC zapewnia bardzo dokładne pomiary, a komunikacja poprzez magistralę I2C pozwala na łatwą integrację z mikrokontrolerami.

Moduł wyposażony jest w bocznik pomiarowy 0.1 Ω oraz wyprowadzenie ALERT, umożliwiające sygnalizowanie przekroczenia zadanych progów pomiarowych.

Doskonale sprawdzi się w projektach z Arduino, ESP32, ESP8266, Raspberry Pi oraz innych mikrokontrolerach obsługujących magistralę I2C.

⭐ Najważniejsze zalety

✔ precyzyjny układ INA226

✔ pomiar napięcia, prądu i mocy

✔ dwukierunkowy pomiar prądu

✔ komunikacja I2C / SMBus

✔ 16-bitowy przetwornik ADC

✔ wyprowadzenie ALERT

✔ możliwość zmiany adresu I2C

✔ niski pobór prądu

✔ idealny do monitorowania zużycia energii

⚙️ Specyfikacja techniczna

• układ: INA226
• napięcie zasilania: 2.7–5.5 V
• interfejs komunikacyjny: I2C / SMBus
• zakres pomiaru napięcia: 0–36 V DC
• zakres pomiaru prądu: ±800 mA (fabryczny bocznik 0.1 Ω)
• przetwornik ADC: 16-bit Delta-Sigma
• dokładność:
• błąd wzmocnienia: maks. 0.1%
• offset: maks. 10 µV
• pobór prądu: ok. 330 µA

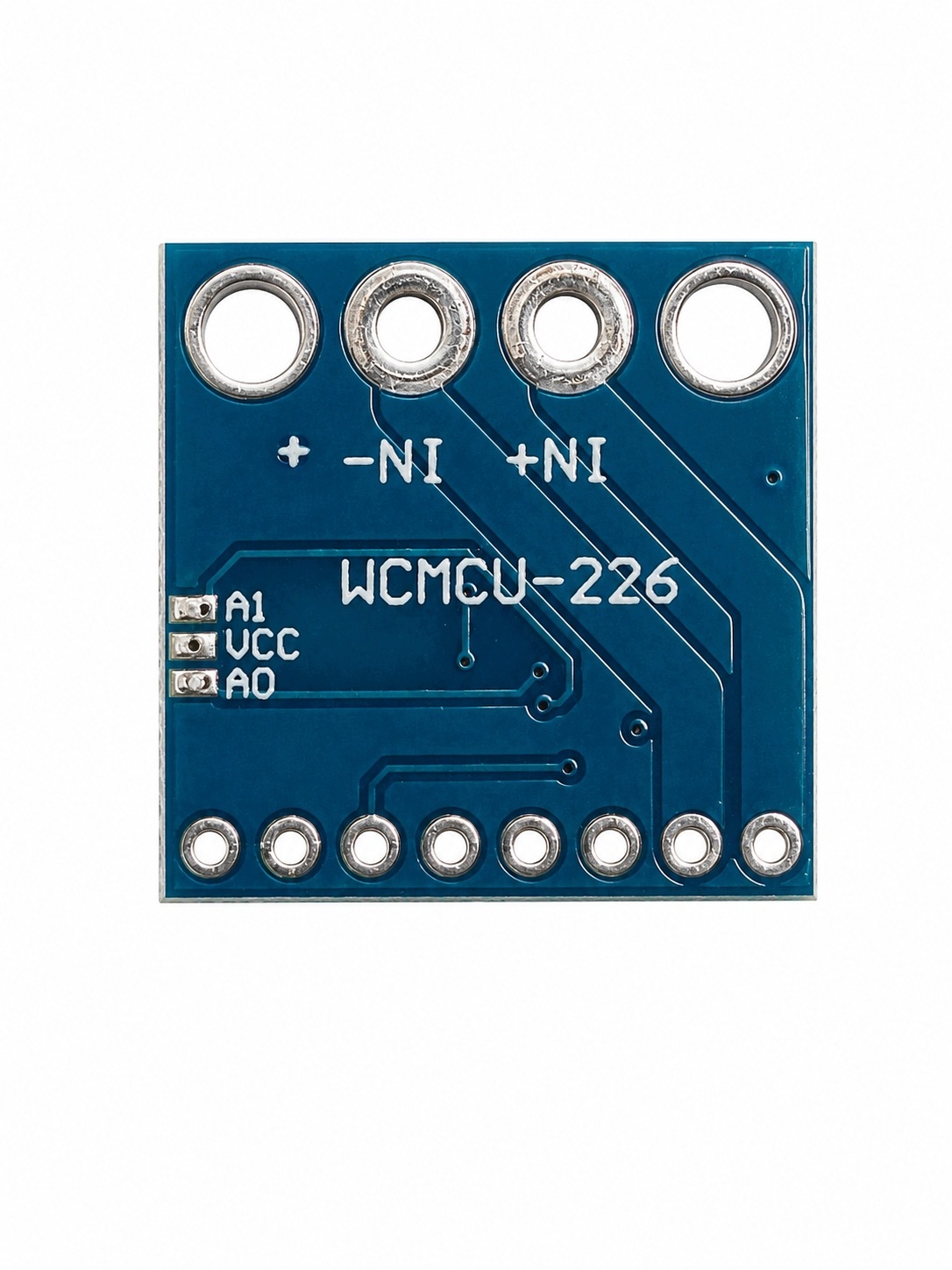

• adres I2C: konfigurowany za pomocą zworek A0 i A1
• wyjście ALERT: tak
• temperatura pracy: -40°C do +125°C
• wymiary: 21 × 19 mm

🔧 Charakterystyka działania

INA226 umożliwia jednoczesny pomiar napięcia zasilania, przepływającego prądu oraz obliczanie pobieranej mocy. Dzięki zastosowaniu 16-bitowego przetwornika ADC uzyskiwane pomiary cechują się wysoką dokładnością i stabilnością.

Komunikacja odbywa się za pomocą magistrali I2C, co pozwala na łatwe podłączenie modułu do większości popularnych mikrokontrolerów.

🧩 Zastosowanie

• monitorowanie zużycia energii
• pomiar prądu i napięcia
• kontrola akumulatorów
• zasilacze laboratoryjne
• systemy fotowoltaiczne
• urządzenia IoT
• automatyka
• projekty Arduino i ESP32
• projekty DIY

🔌 Podłączenie

✔ VCC → 2.7–5.5 V

✔ GND → masa

✔ SDA → magistrala I2C

✔ SCL → magistrala I2C

✔ ALERT → wyjście alarmowe (opcjonalnie)

✔ VIN+ / VIN− → wejście pomiarowe

📦 Zawartość zestawu

✔ moduł pomiarowy INA226

💡 Informacje dodatkowe

Dzięki możliwości konfiguracji adresu I2C można jednocześnie wykorzystać kilka modułów INA226 w jednym projekcie. Wyjście ALERT pozwala na szybkie wykrywanie przekroczenia zadanych progów napięcia, prądu lub mocy bez ciągłego odpytywania magistrali przez mikrokontroler.

⚠️ Uwagi

• moduł przeznaczony jest do pomiarów prądu stałego (DC)
• zakres pomiaru prądu zależy od zastosowanego bocznika
• zdjęcia mają charakter poglądowy

🚀 Precyzyjny moduł INA226 umożliwia dokładny pomiar prądu, napięcia i mocy, dzięki czemu doskonale sprawdzi się w systemach monitorowania energii, automatyce oraz projektach IoT.
