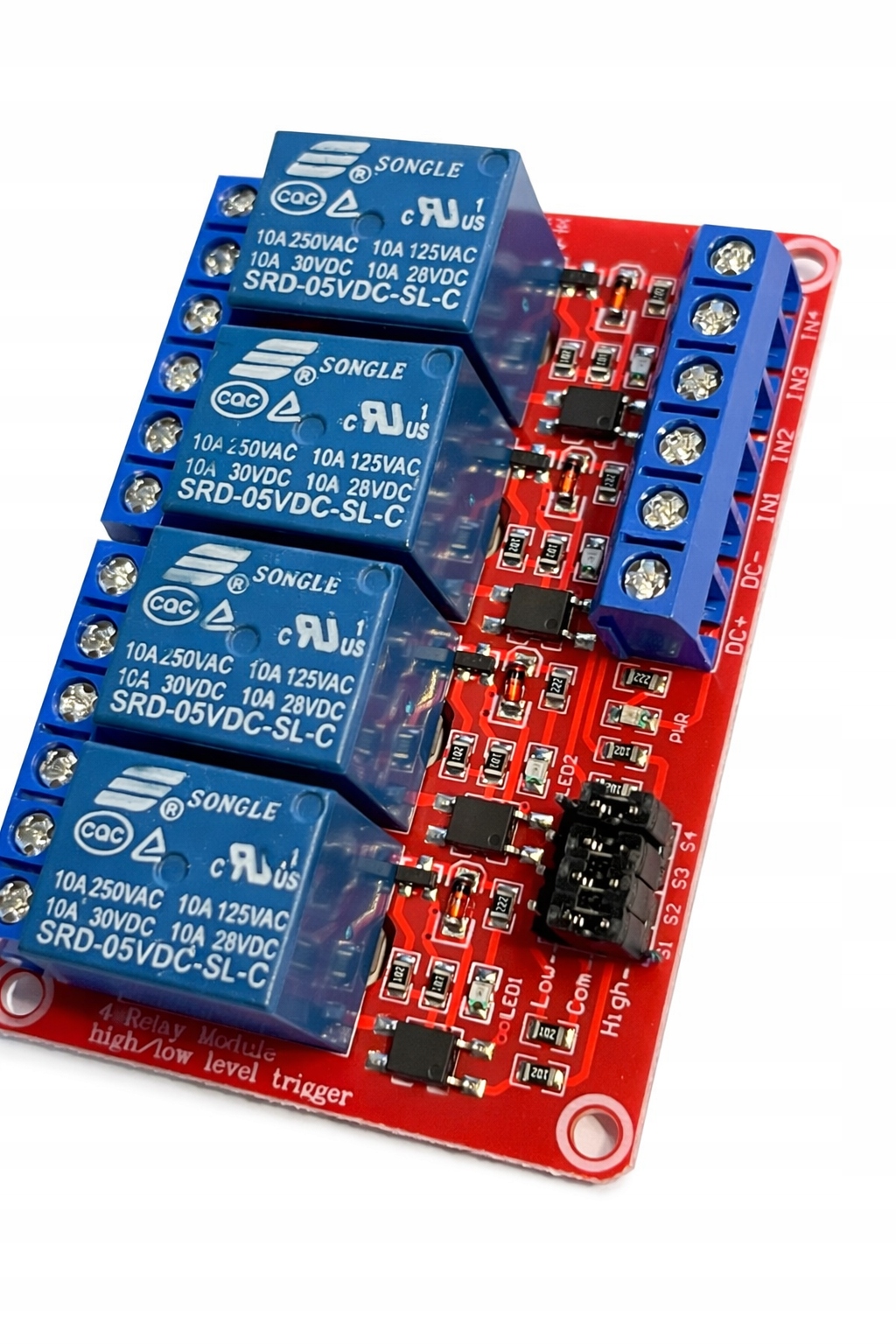

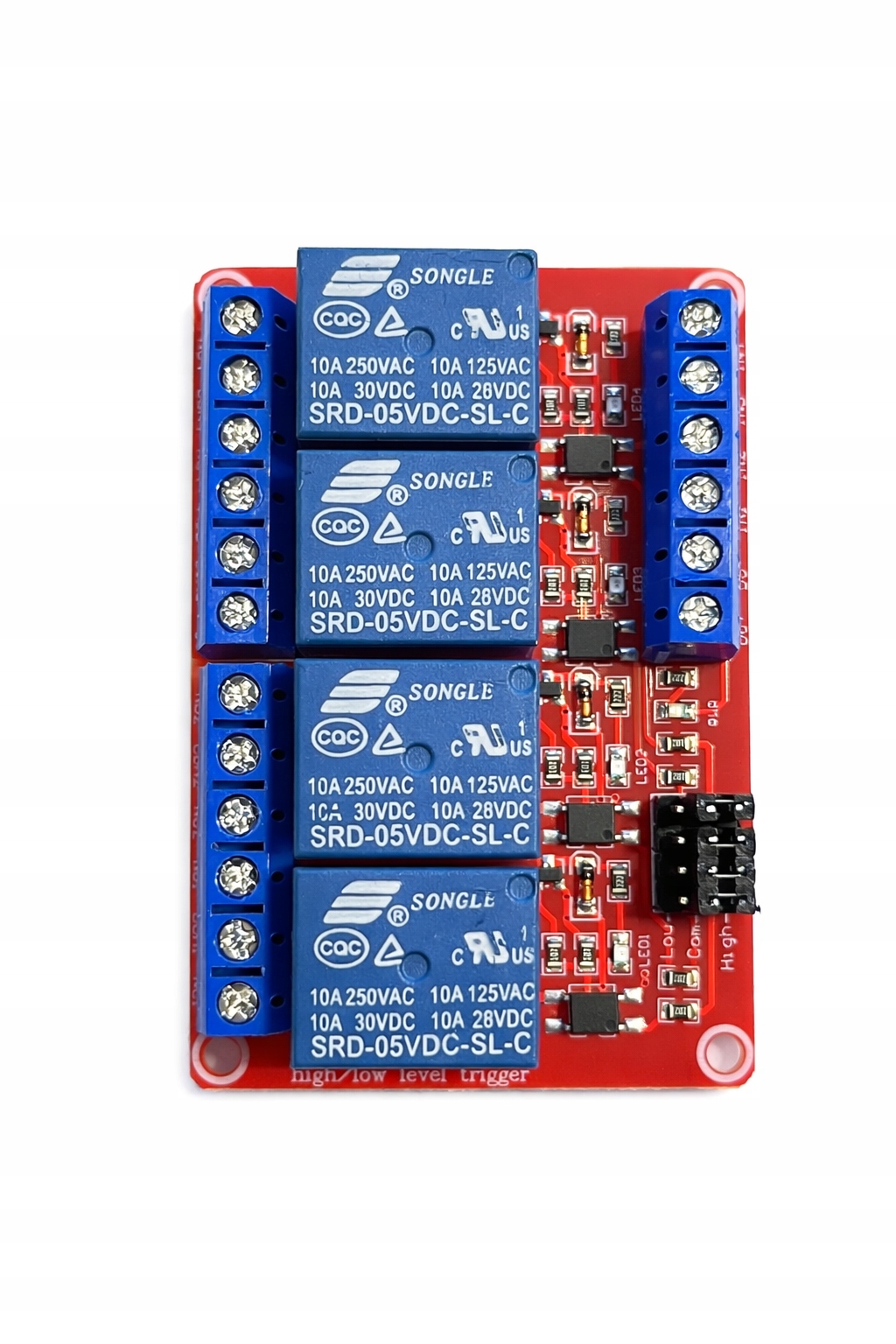

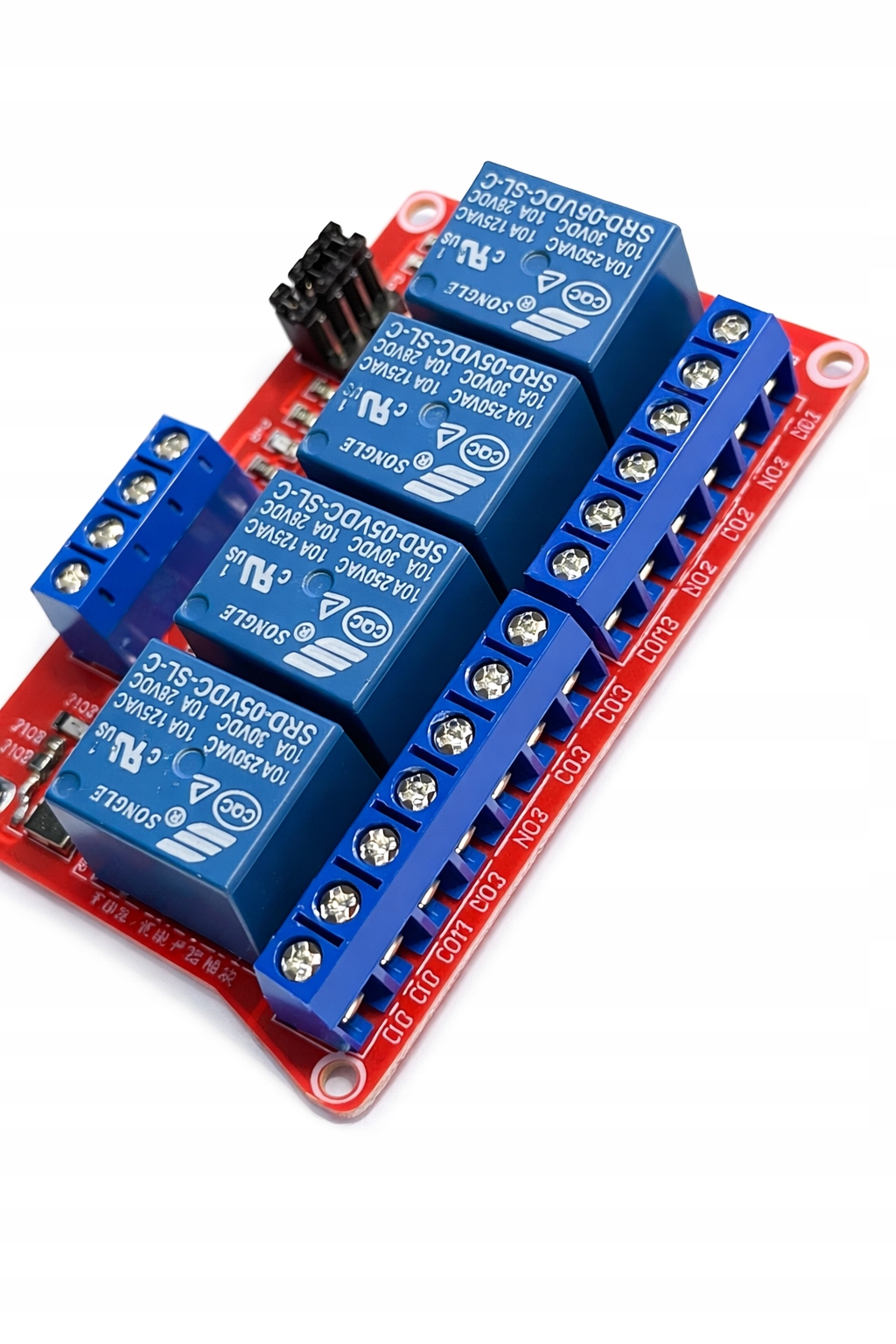

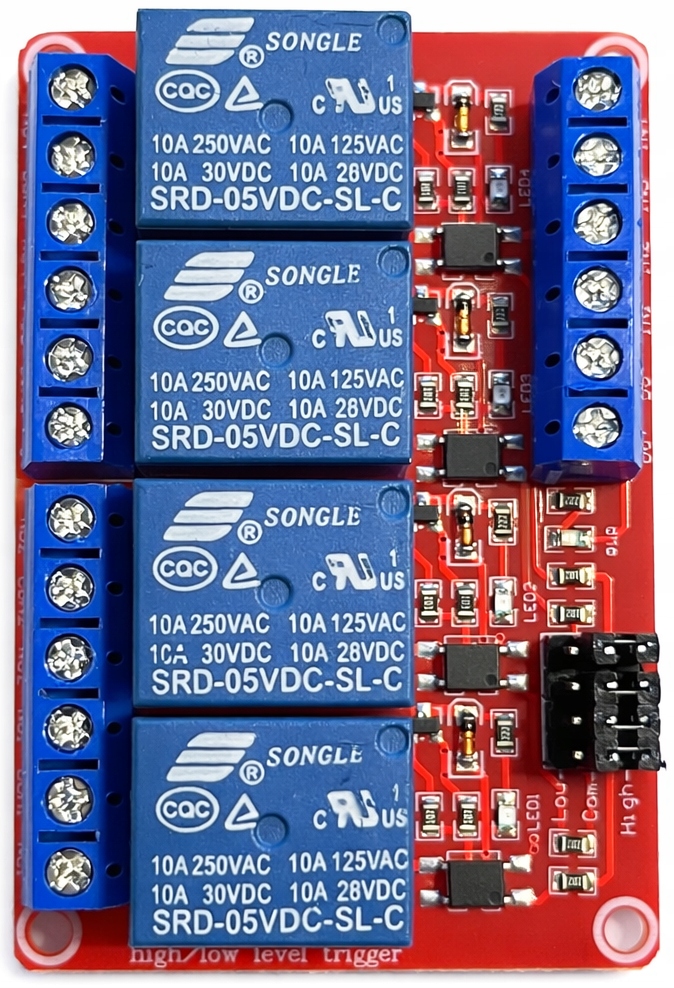

Moduł przekaźnika 5V 4 kanały 4x relay z optoizolacją Arduino Raspberry Pi
Moduł przekaźnika 5V 4 kanały 4x relay z optoizolacją Arduino Raspberry Pi - obrazek 2
Moduł przekaźnika 5V 4 kanały 4x relay z optoizolacją Arduino Raspberry Pi - obrazek 3
Moduł przekaźnika 5V 4 kanały 4x relay z optoizolacją Arduino Raspberry Pi - obrazek 4
Moduł przekaźnika 5V 4 kanały 4x relay z optoizolacją Arduino Raspberry Pi - obrazek 5

Moduł przekaźnika 5V 4 kanały 4x relay z optoizolacją Arduino Raspberry Pi

16,99 zł brutto13,81 zł netto

🔌 Moduł przekaźnika 5V – 4 kanały (4x relay) z optoizolacją Arduino Raspberry Pi Uniwersalny moduł przekaźnikowy umożliwiający sterowanie urządzeniami o wyższym napięciu za pomocą sygnałów niskonapięciowych z mikrokontrolera. Wyposażony w 4 niezależne kanały,…

23 w magazynie

SKU: 00096 Kategorie: ,

Opis

🔌 Moduł przekaźnika 5V – 4 kanały (4x relay) z optoizolacją Arduino Raspberry Pi

Uniwersalny moduł przekaźnikowy umożliwiający sterowanie urządzeniami o wyższym napięciu za pomocą sygnałów niskonapięciowych z mikrokontrolera.

Wyposażony w 4 niezależne kanały, optoizolację oraz możliwość wyboru poziomu sterowania (LOW/HIGH), co czyni go idealnym rozwiązaniem do automatyki i projektów DIY.

⭐ Najważniejsze zalety

✔ 4 niezależne przekaźniki w jednym module

✔ sterowanie 5V – kompatybilne z Arduino, ESP, Raspberry Pi

✔ optoizolacja – ochrona mikrokontrolera

✔ wybór poziomu sterowania (LOW/HIGH)

✔ diody LED sygnalizujące stan pracy

✔ złącza śrubowe – pewne i wygodne podłączenie

✔ łatwy montaż

⚙️ Specyfikacja techniczna

  • napięcie zasilania: 5V DC
  • liczba kanałów: 4
  • maksymalne obciążenie:
  • 10A / 250V AC
  • 10A / 30V DC
  • interfejs sterujący: TTL
  • LOW: 0 – 1.5V
  • HIGH: 2.5 – 5V
  • optoizolacja: tak
  • tryb sterowania: wybierany (LOW / HIGH)
  • sygnalizacja: diody LED dla każdego kanału
  • złącza: śrubowe (logika + obciążenie)

🔧 Charakterystyka działania

Moduł pozwala na bezpieczne sterowanie urządzeniami wysokiego napięcia poprzez mikrokontroler. Dzięki optoizolacji sygnał sterujący jest odseparowany od części mocy, co zwiększa bezpieczeństwo i stabilność pracy.

Każdy kanał może być sterowany niezależnie, co umożliwia jednoczesne zarządzanie wieloma urządzeniami.

🧩 Zastosowanie

  • automatyka domowa (oświetlenie, ogrzewanie, wentylacja)
  • sterowanie urządzeniami 230V
  • projekty Arduino / ESP32 / Raspberry Pi
  • systemy inteligentnego domu
  • projekty DIY i edukacyjne

🔌 Podłączenie

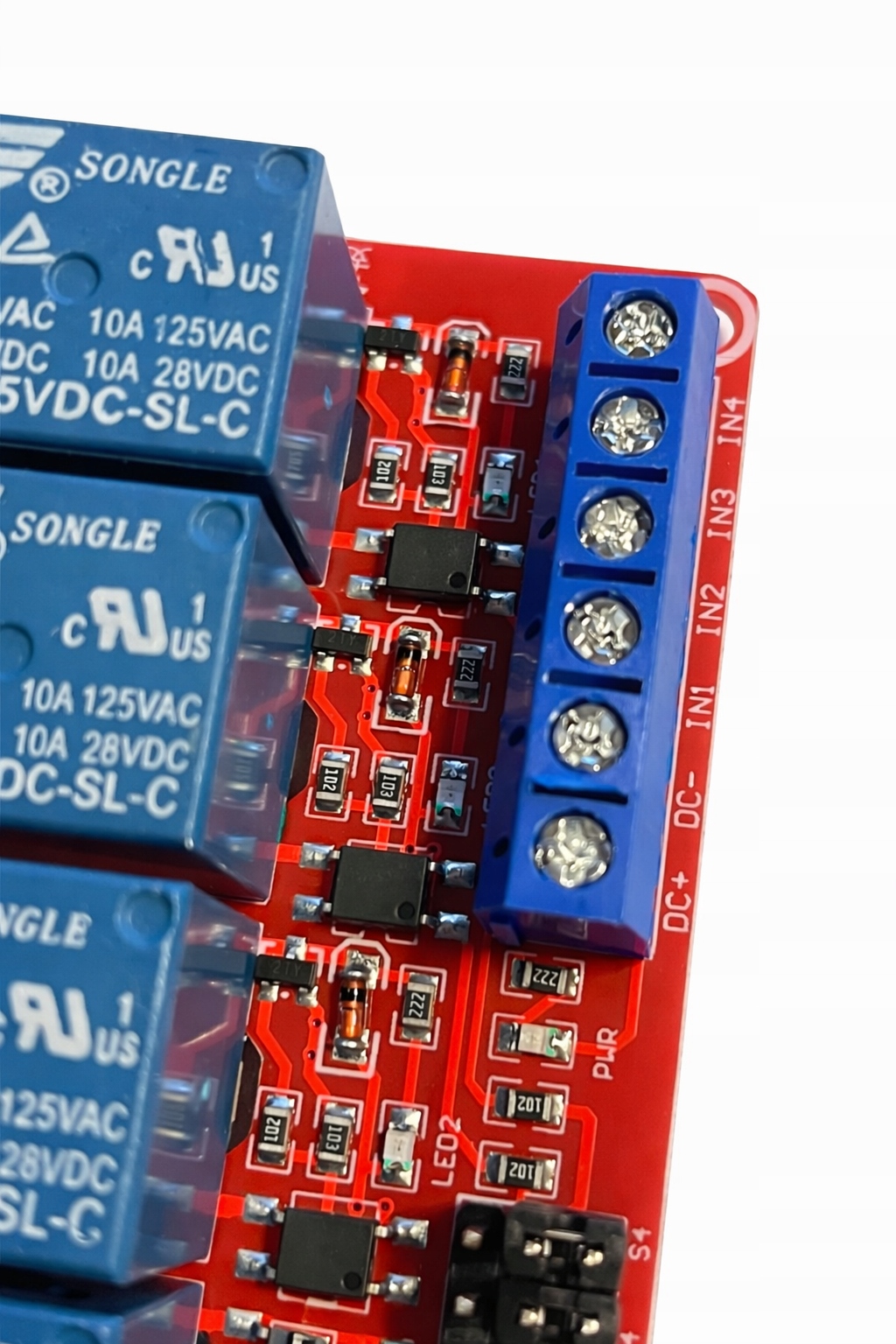

  • VCC / GND → zasilanie modułu (5V)
  • IN1–IN4 → sygnały sterujące z mikrokontrolera
  • COM / NO / NC → podłączenie urządzeń

📦 Zawartość zestawu

✔ moduł przekaźnika 4-kanałowy 5V

💡 Informacje dodatkowe

Dzięki diodom LED możliwa jest szybka diagnostyka działania modułu, a wybór poziomu sterowania pozwala dopasować go do różnych systemów i logiki pracy.

⚠️ Uwagi

  • przy pracy z napięciem sieciowym zachować szczególną ostrożność
  • moduł przeznaczony dla osób posiadających podstawową wiedzę elektroniczną
  • zdjęcia mają charakter poglądowy

🚀 Praktyczny moduł do sterowania wieloma urządzeniami – idealny do automatyki i projektów DIY.

Informacje dodatkowe

Model

Moduł przekaźnika 5V kanały ESP Arduino Raspberry
Rodzaj

przekaźnik
Waga produktu z opakowaniem jednostkowym [kg]

0.09
