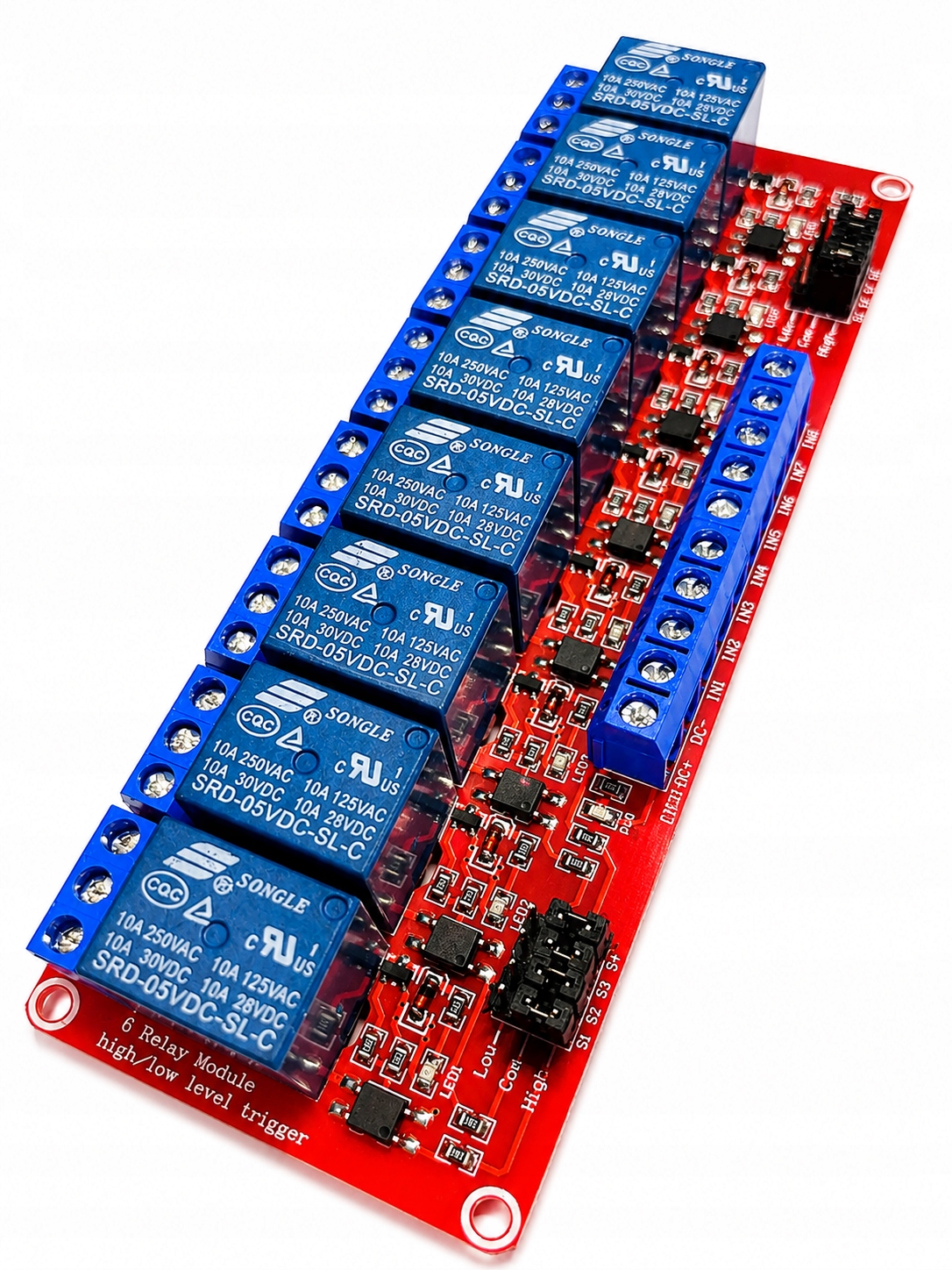

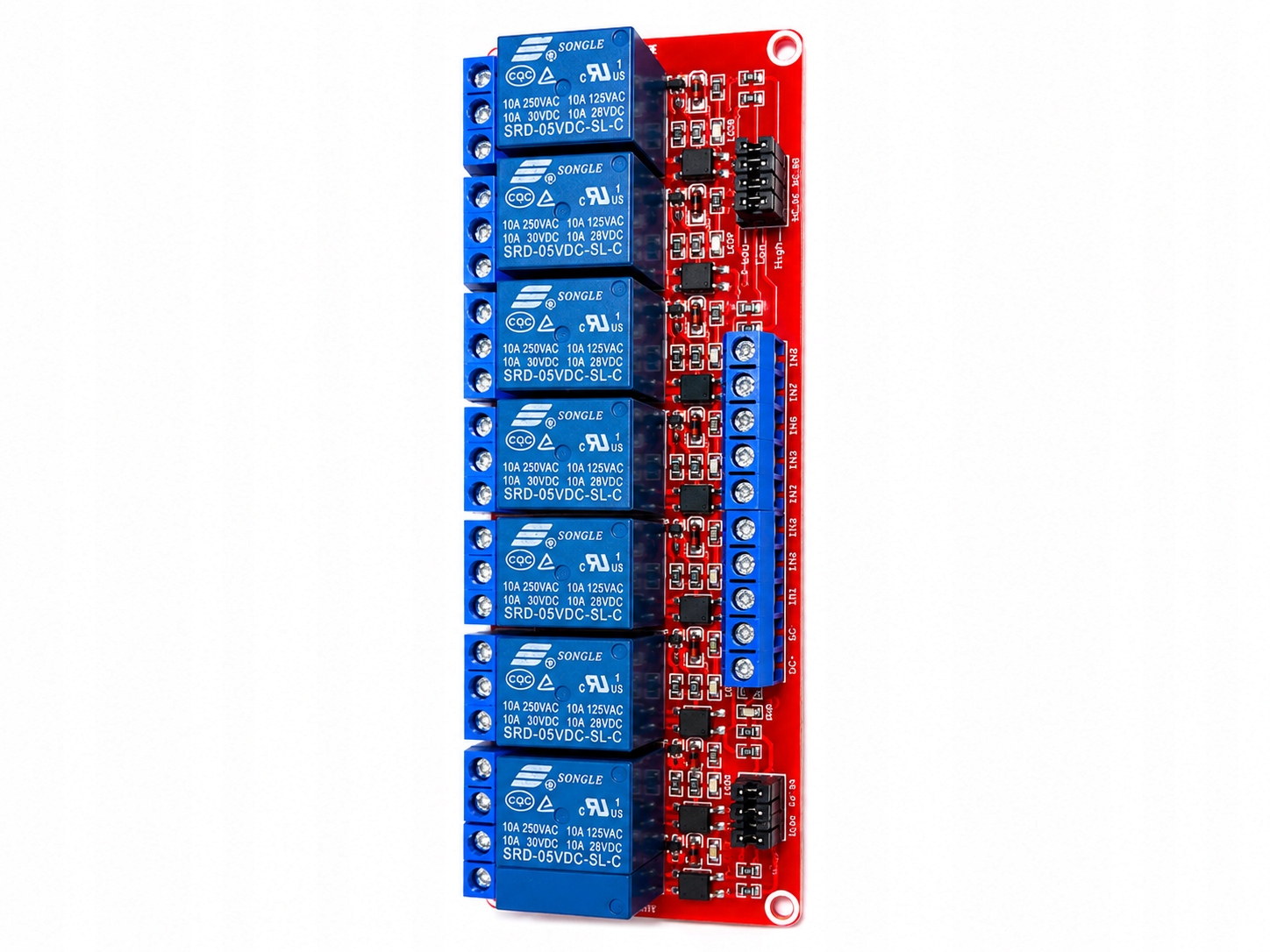

Moduł przekaźnika 5V – 8 kanałów z optoizolacją Arduino Raspberry Pi

🔌 Moduł przekaźnika 5V – 8 kanałów (8x relay) z optoizolacją Arduino Raspberry Pi

Uniwersalny moduł przekaźnikowy umożliwiający sterowanie urządzeniami o wyższym napięciu za pomocą sygnałów niskonapięciowych z mikrokontrolera.

Wyposażony w 8 niezależnych kanałów, optoizolację oraz możliwość wyboru poziomu sterowania (LOW/HIGH), co czyni go idealnym rozwiązaniem do automatyki, inteligentnego domu oraz rozbudowanych projektów DIY.

⭐ Najważniejsze zalety

✔ 8 niezależnych przekaźników w jednym module

✔ sterowanie 5V – kompatybilne z Arduino, ESP, Raspberry Pi

✔ optoizolacja – ochrona mikrokontrolera

✔ wybór poziomu sterowania (LOW/HIGH)

✔ diody LED sygnalizujące stan pracy każdego kanału

✔ złącza śrubowe – wygodne i pewne podłączenie

✔ łatwy montaż i integracja z projektami

⚙️ Specyfikacja techniczna

• napięcie zasilania: 5V DC
• liczba kanałów: 8
• maksymalne obciążenie przekaźnika:
• 10A / 250V AC
• 10A / 30V DC
• interfejs sterujący: TTL
• LOW: 0 – 1.5V
• HIGH: 2.5 – 5V
• optoizolacja: tak

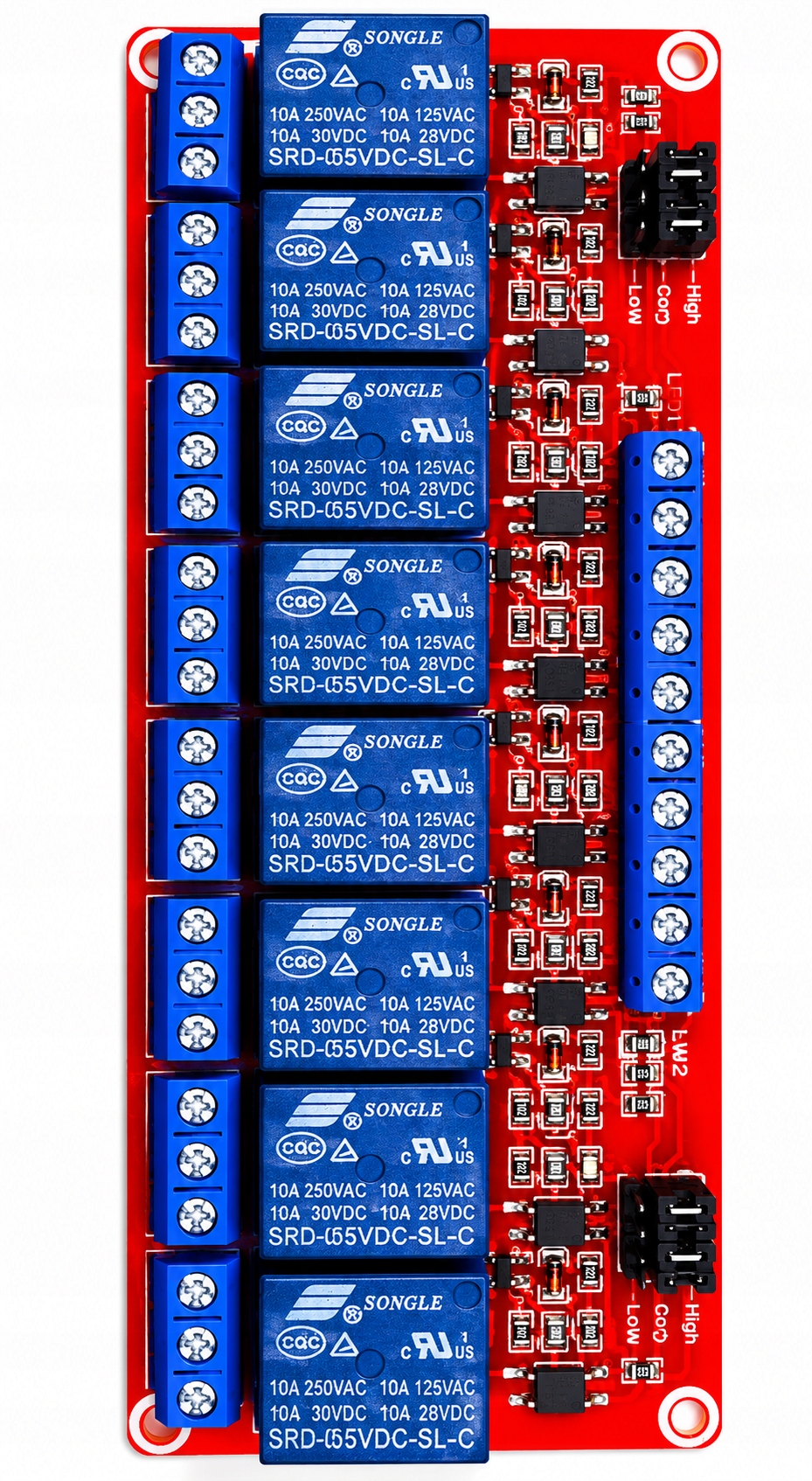

• tryb sterowania: wybierany (LOW / HIGH)
• sygnalizacja pracy: diody LED dla każdego kanału
• złącza: śrubowe po stronie logiki i obciążenia

🔧 Charakterystyka działania

Moduł umożliwia bezpieczne sterowanie urządzeniami pracującymi pod wyższym napięciem przy użyciu mikrokontrolerów i systemów logicznych 5V.

Dzięki zastosowaniu optoizolacji część sterująca została odseparowana od sekcji mocy, co zwiększa odporność układu na zakłócenia i przepięcia.

Każdy kanał działa niezależnie, umożliwiając równoczesne sterowanie wieloma urządzeniami.

🧩 Zastosowanie

• automatyka domowa
• inteligentny dom
• sterowanie oświetleniem i wentylacją
• sterowanie urządzeniami 230V
• projekty Arduino / ESP32 / Raspberry Pi
• systemy alarmowe i automatyka przemysłowa
• projekty DIY i edukacyjne

🔌 Podłączenie

• VCC / GND → zasilanie modułu 5V
• IN1–IN8 → wejścia sterujące z mikrokontrolera

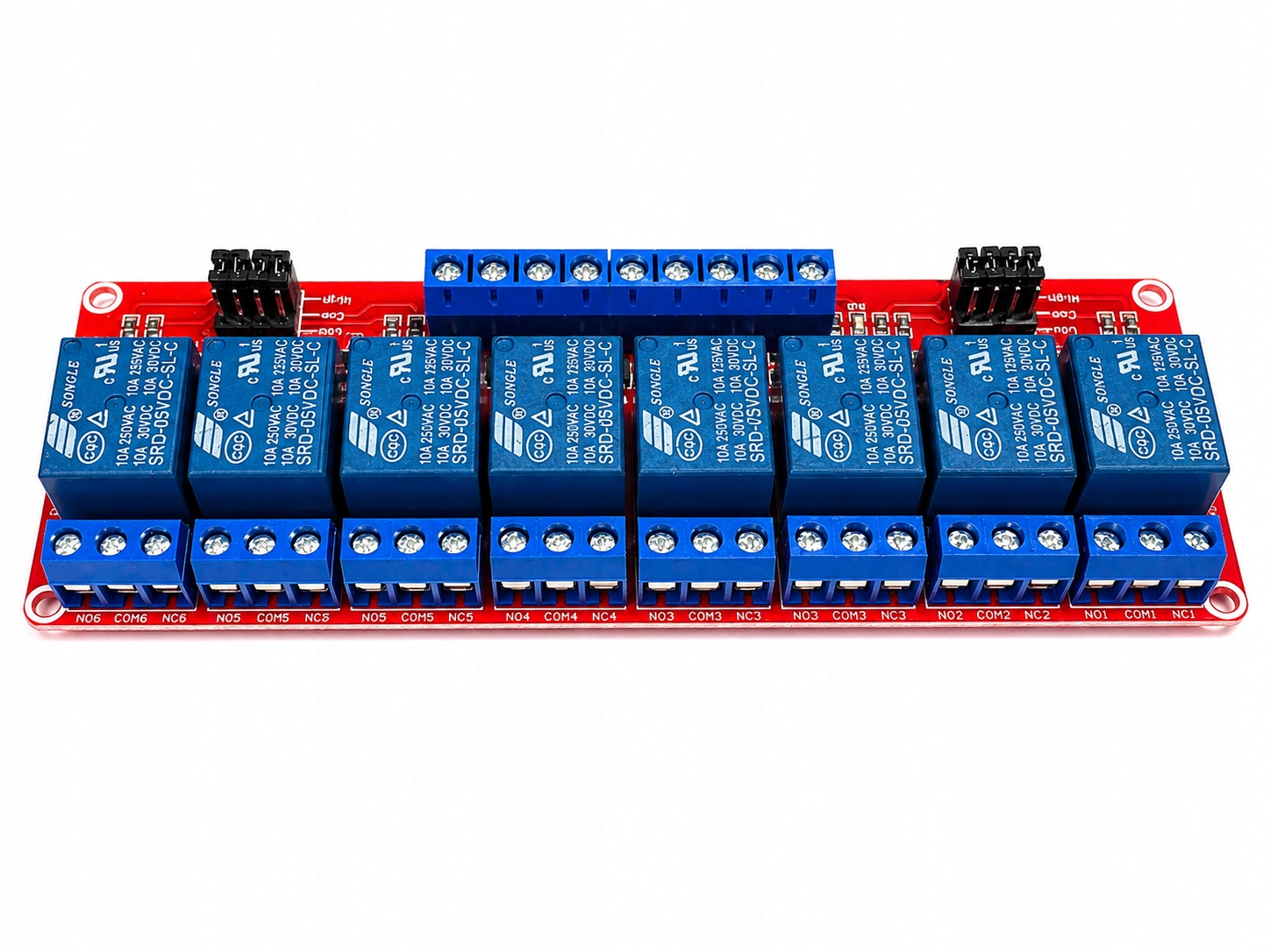

• COM / NO / NC → podłączenie urządzeń elektrycznych

📦 Zawartość zestawu

✔ moduł przekaźnika 8-kanałowy 5V

💡 Informacje dodatkowe

Diody LED pozwalają szybko sprawdzić stan każdego przekaźnika, a możliwość wyboru logiki LOW/HIGH ułatwia współpracę z różnymi platformami i projektami.

⚠️ Uwagi

• podczas pracy z napięciem sieciowym należy zachować szczególną ostrożność
• moduł przeznaczony dla osób posiadających podstawową wiedzę elektroniczną
• zdjęcia mają charakter poglądowy

🚀 Rozbudowany moduł przekaźników do automatyki, sterowania i zaawansowanych projektów elektronicznych.
