PCM5102A DAC stereo I2S do YoRadio ESP32 ESP8266 Raspberry Pi + zworki

🎵 PCM5102A DAC stereo I2S do YoRadio ESP32 ESP8266 Raspberry Pi + zworki

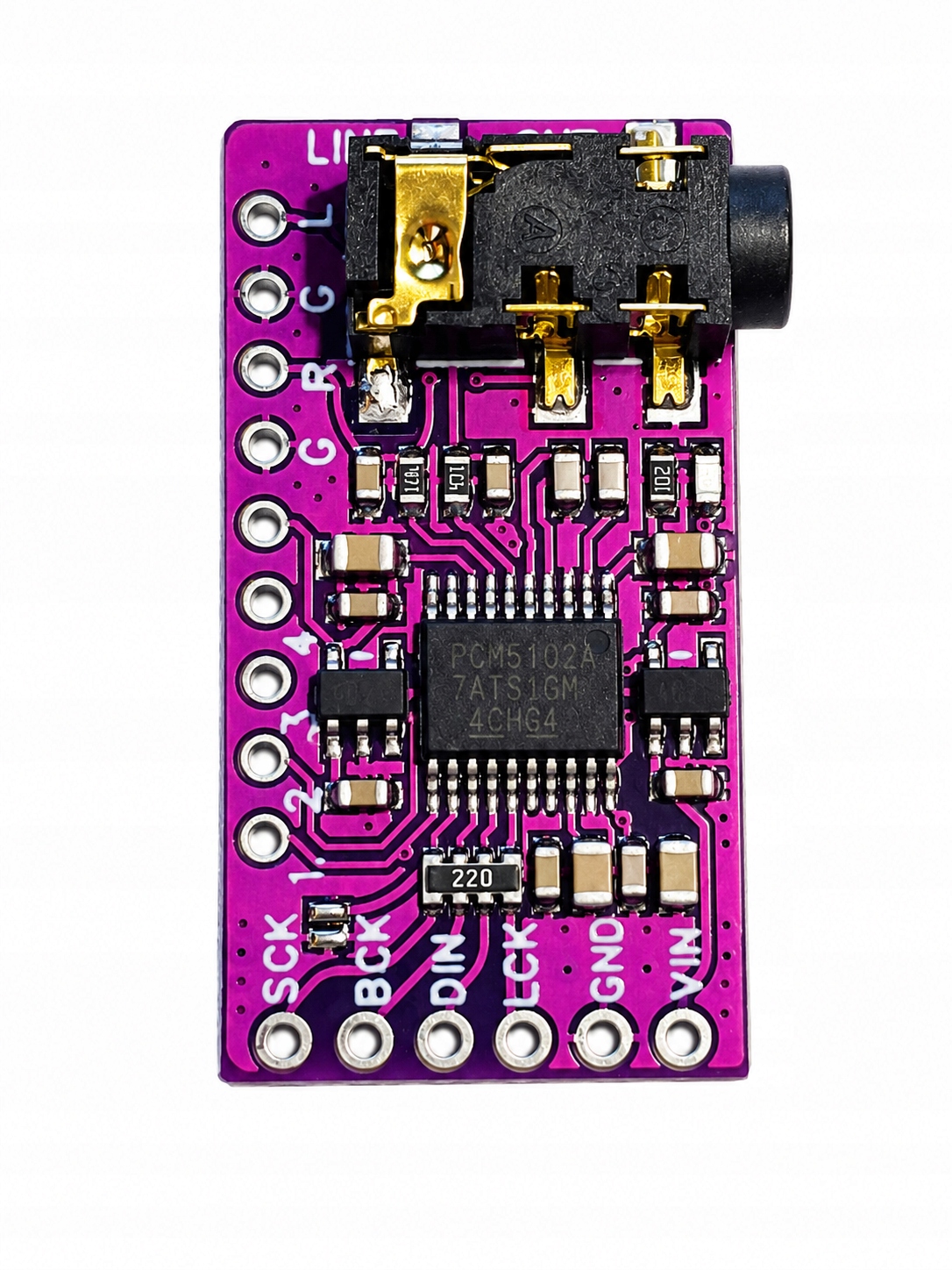

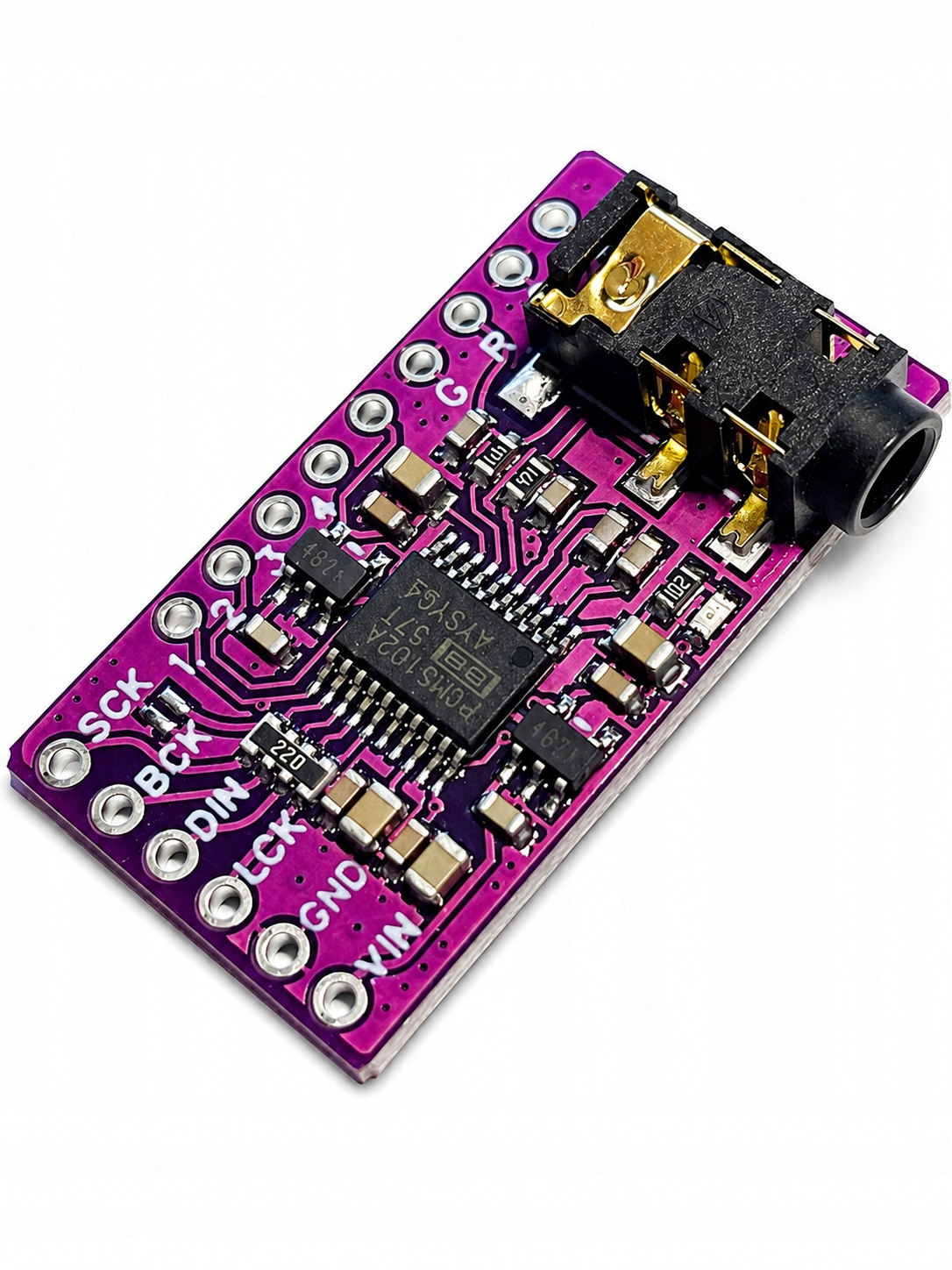

Wysokiej jakości moduł DAC PCM5102A przeznaczony do konwersji sygnału cyfrowego na analogowy sygnał audio stereo. Układ zapewnia bardzo dobrą jakość dźwięku, niski poziom szumów oraz wysoką dynamikę, dzięki czemu doskonale sprawdza się w projektach audio DIY, odtwarzaczach internetowych oraz systemach YoRadio.

Moduł komunikuje się za pomocą interfejsu I2S i jest kompatybilny z popularnymi platformami takimi jak ESP32, ESP8266, Arduino oraz Raspberry Pi.

⭐ Najważniejsze zalety

✔ wysokiej jakości konwerter DAC stereo PCM5102A

✔ obsługa audio do 32-bit / 384 kHz

✔ bardzo niski poziom szumów i zniekształceń

✔ interfejs I2S – idealny do ESP32 i Raspberry Pi

✔ wyjście audio Mini Jack 3.5 mm

✔ możliwość konfiguracji zworami

✔ doskonały do projektów YoRadio

✔ kompaktowy moduł audio DIY

⚙️ Specyfikacja techniczna

• układ DAC: PCM5102A
• kanały audio: 2 (stereo)
• interfejs komunikacyjny: I2S
• format danych: PCM
• rozdzielczość audio: do 32 bit
• częstotliwość próbkowania: do 384 kHz
• SNR: 112 dB
• THD+N: -93 dB
• napięcie zasilania: 3.3V / 5V
• wyjście audio: Mini Jack 3.5 mm
• wymiary modułu: 31.9 × 16.9 mm

🔧 Konfiguracja zworek

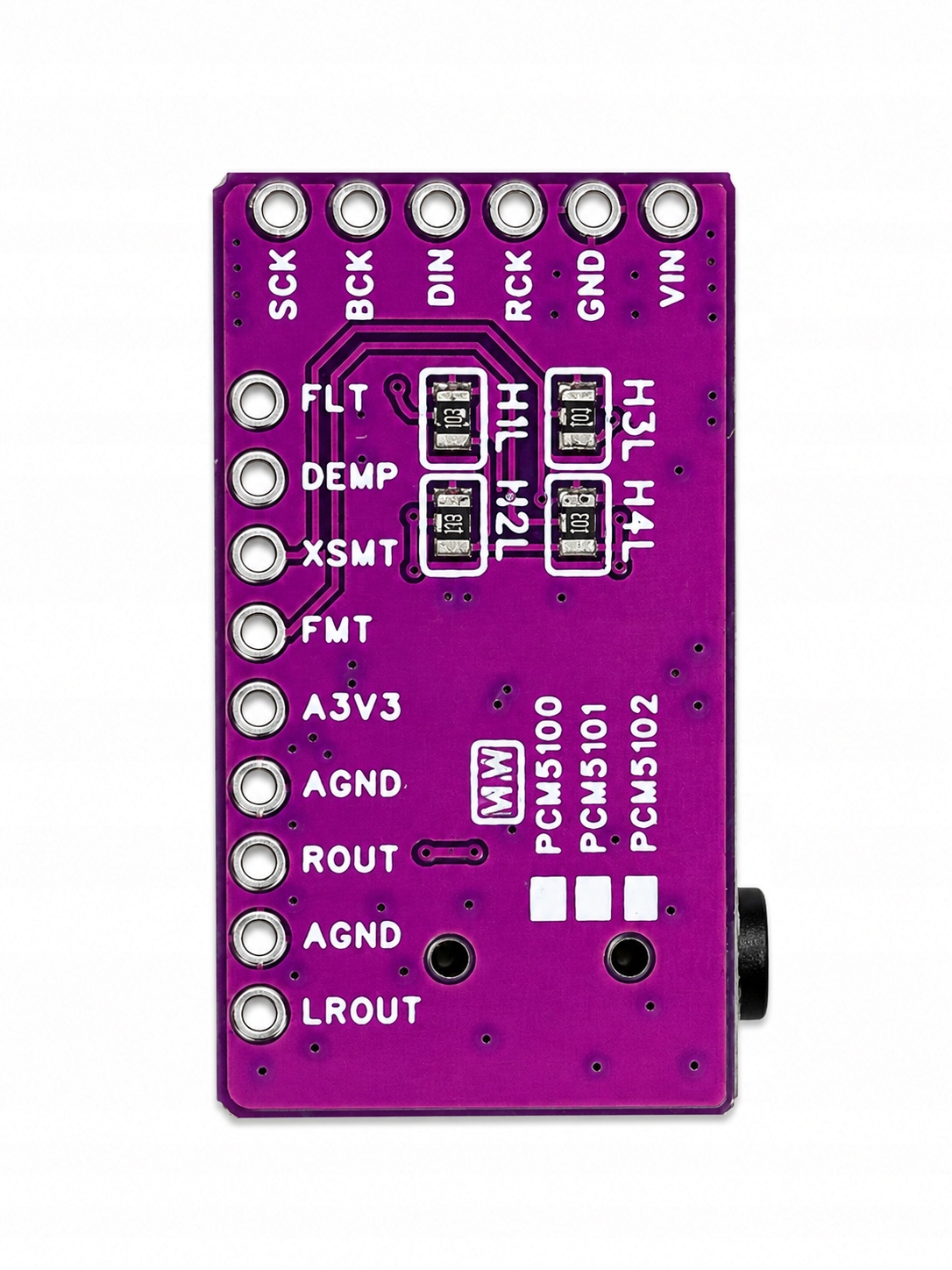

Moduł posiada pola konfiguracyjne umożliwiające zmianę trybu pracy układu DAC:

• H1L (FLT) → wybór filtra cyfrowego
• H2L (DEMPT) → funkcja de-emfazy
• H3L (XSMT) → wyciszenie (mute)
• H4L (FMT) → wybór formatu danych I2S / LJ / RJ

Domyślnie moduł dostarczany jest bez zlutowanych zworek, co pozwala na indywidualną konfigurację.

🔧 Charakterystyka działania

PCM5102A odpowiada za konwersję cyfrowego sygnału audio przesyłanego przez I2S na wysokiej jakości sygnał analogowy stereo.

Dzięki niskiemu poziomowi zakłóceń i szerokiemu pasmu przenoszenia moduł świetnie sprawdza się w internetowych radiach DIY, wzmacniaczach audio oraz odtwarzaczach muzycznych.

🧩 Zastosowanie

• projekty YoRadio
• odtwarzacze internetowe
• audio DIY
• systemy Hi-Fi
• ESP32 Audio
• Raspberry Pi Audio
• wzmacniacze i systemy stereo

projekty IoT z audio

🔌 Podłączenie

✔ VIN → 3.3V lub 5V

✔ GND → masa

✔ BCK → zegar I2S

✔ LCK / WS → sygnał kanałów audio

✔ DIN → dane audio I2S

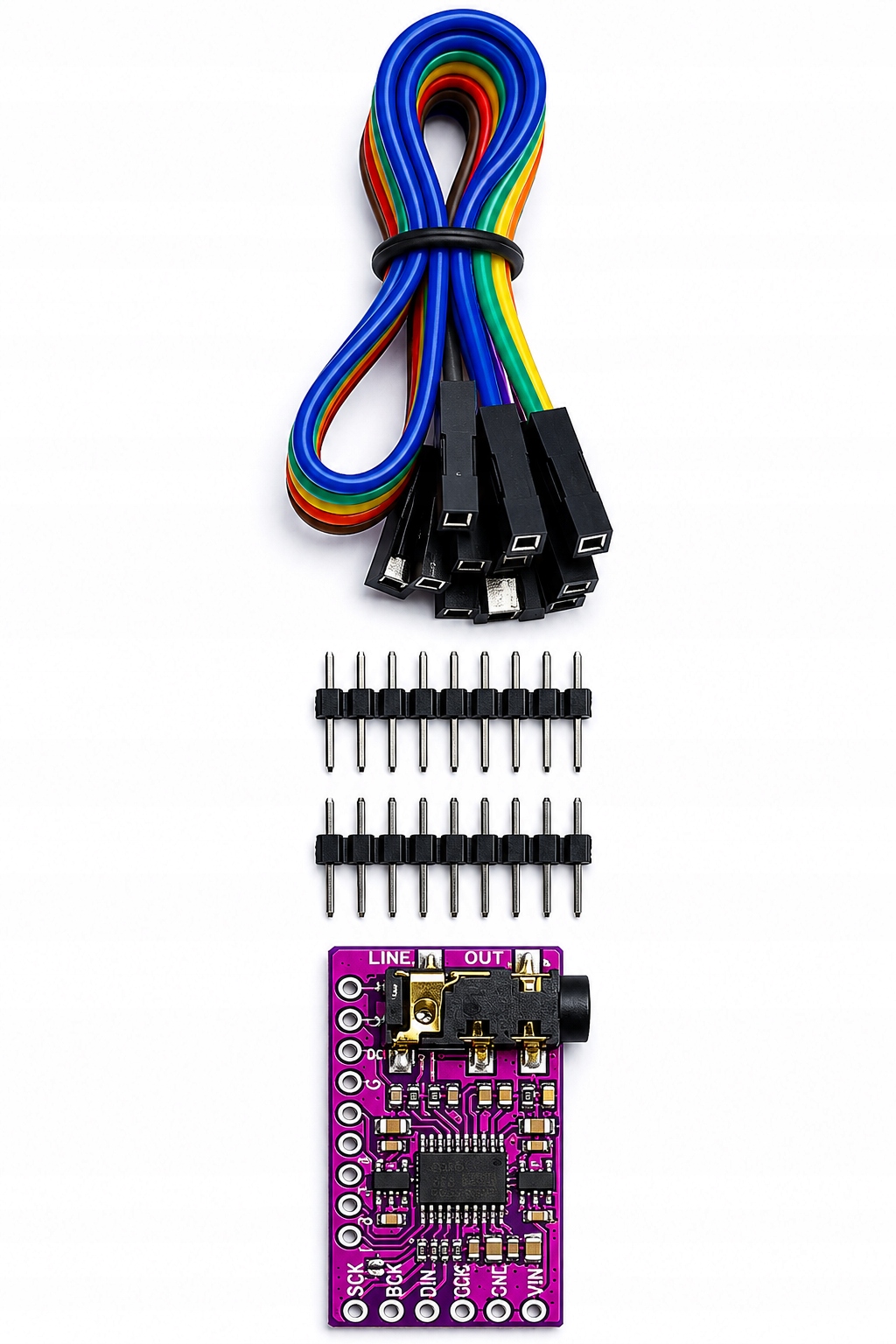

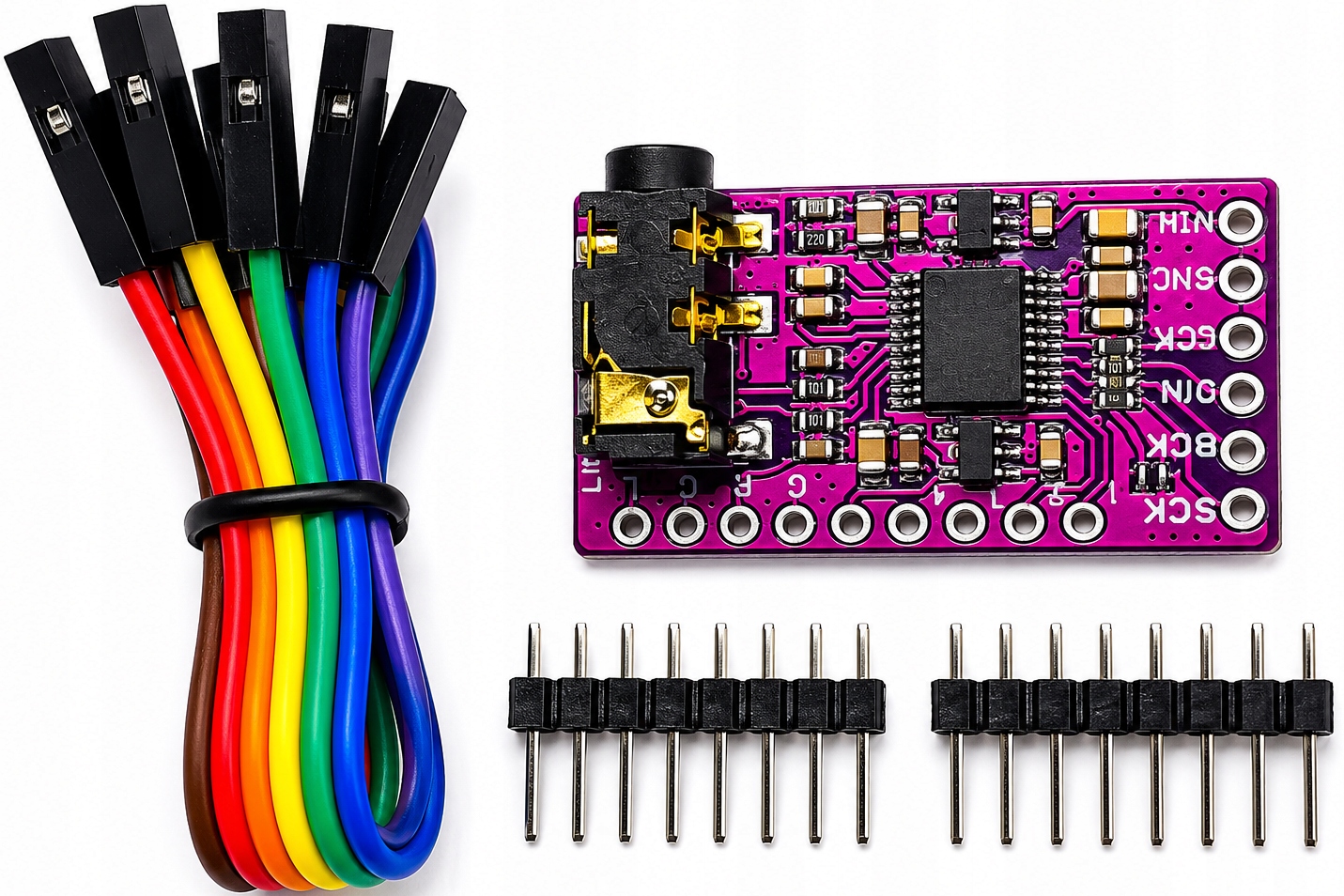

📦 Zawartość zestawu

✔ moduł DAC PCM5102A

✔ listwa goldpin

✔ zworki konfiguracyjne

💡 Informacje dodatkowe

Moduł jest bardzo popularny w projektach YoRadio oraz internetowych odtwarzaczach audio opartych na ESP32 dzięki wysokiej jakości dźwięku i prostemu podłączeniu.

⚠️ Uwagi

• moduł nie posiada wzmacniacza mocy audio
• przeznaczony do współpracy z urządzeniami obsługującymi I2S
• zdjęcia mają charakter poglądowy

🚀 Wysokiej jakości DAC stereo PCM5102A – idealny do YoRadio, ESP32 Audio i projektów Hi-Fi DIY.
