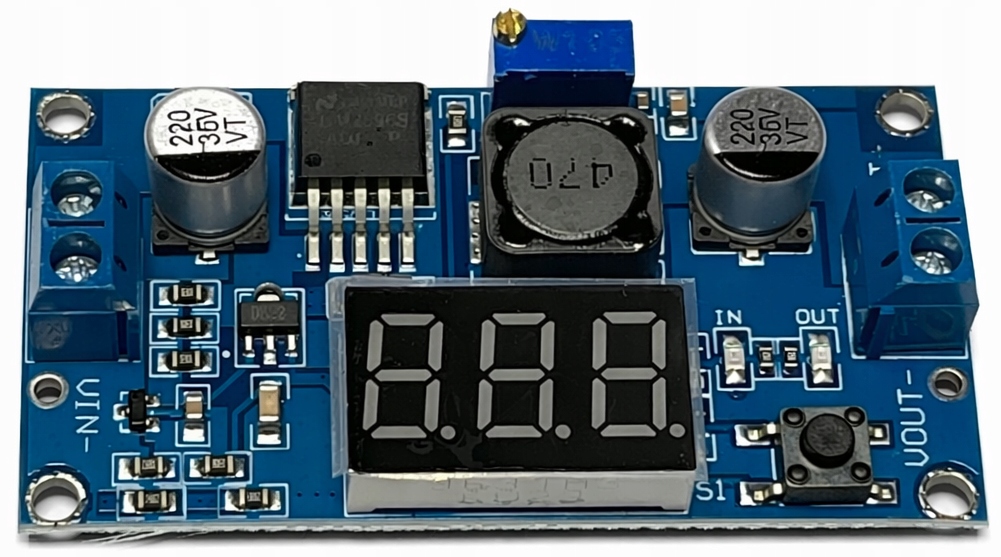

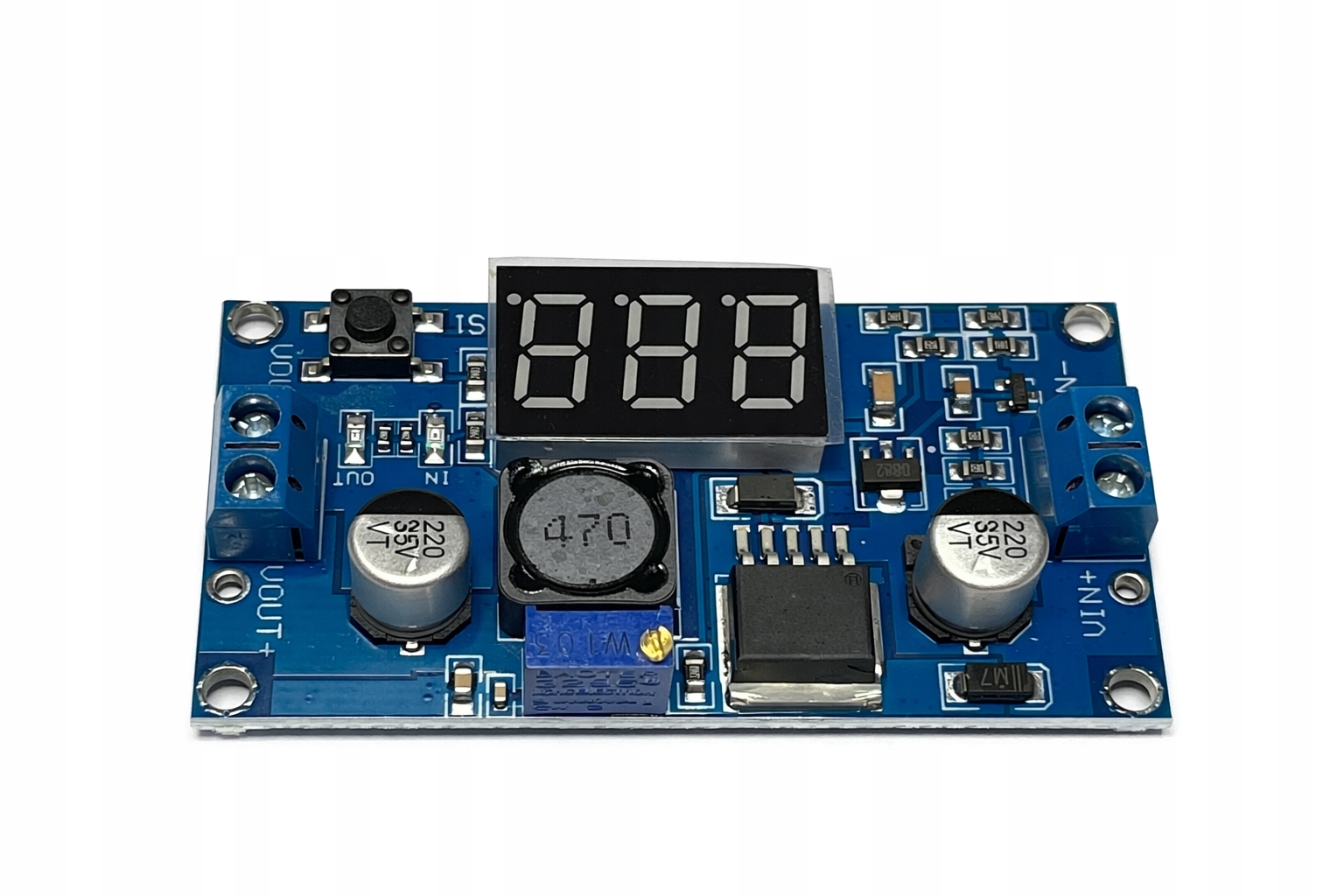

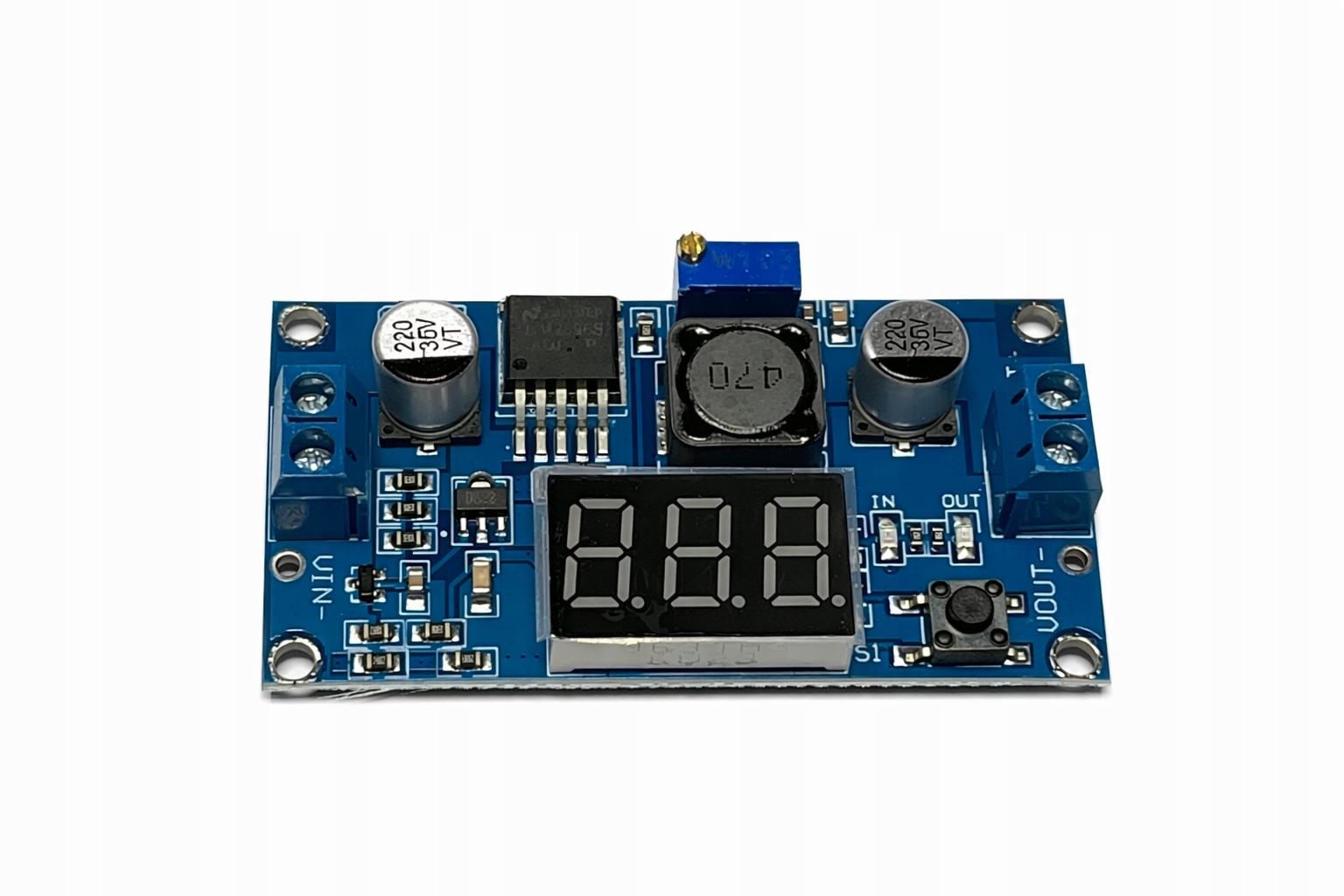

Przetwornica DC-DC Step-Down LM2596 3A z wyświetlaczem LED

🔌 Przetwornica DC-DC Step-Down LM2596 3A z wyświetlaczem LED

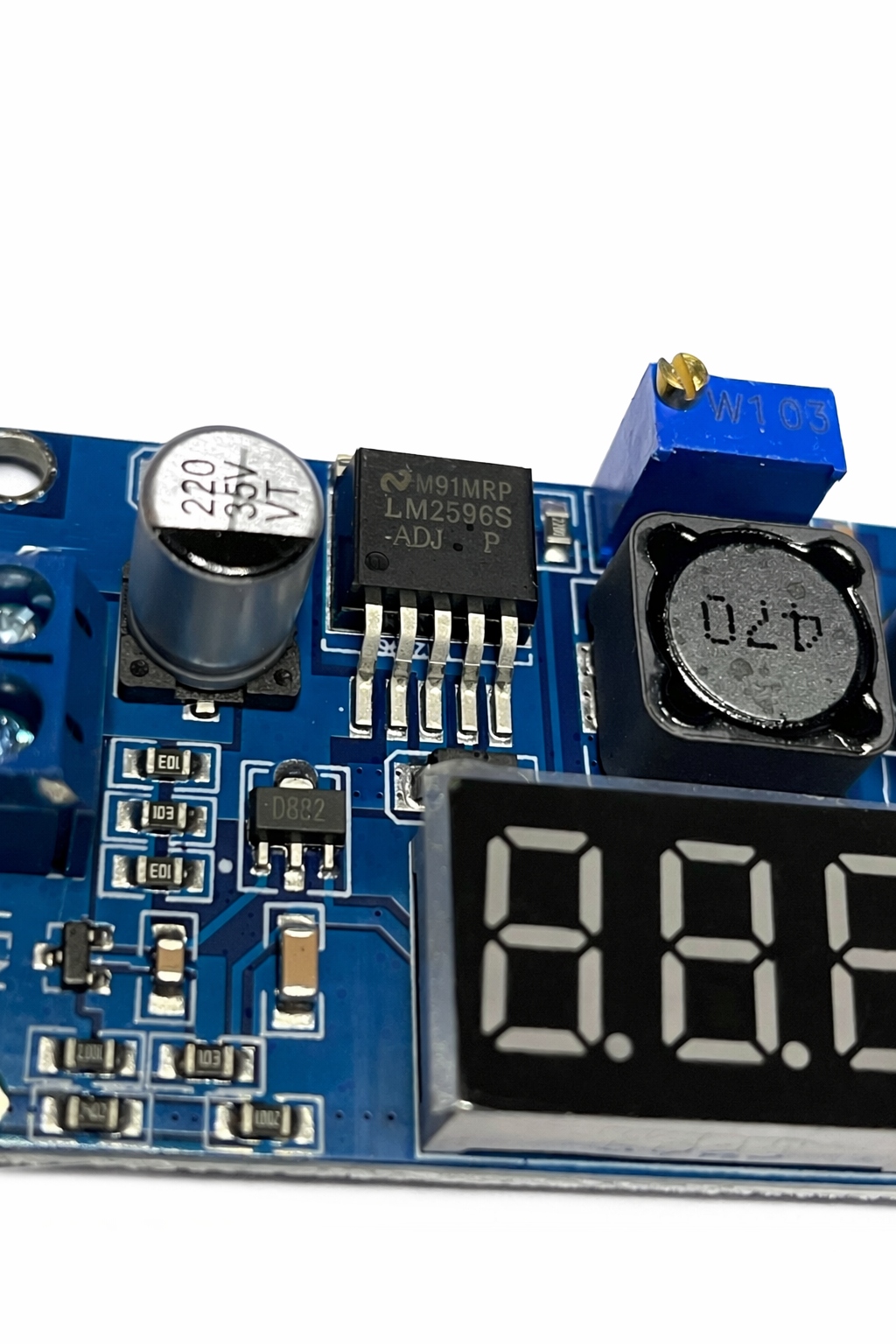

Wydajna przetwornica impulsowa typu step-down (buck) umożliwiająca precyzyjne obniżenie napięcia wejściowego do stabilnej wartości wyjściowej. Moduł oparty na popularnym układzie LM2596, wyposażony w cyfrowy wyświetlacz LED do bieżącego monitorowania parametrów pracy.

Dzięki szerokiemu zakresowi regulacji oraz wysokiej sprawności doskonale sprawdzi się w projektach elektronicznych, systemach zasilania oraz aplikacjach DIY.

⭐ Najważniejsze zalety

✔ regulowane napięcie wyjściowe (1.25V – 37V)

✔ maksymalny prąd do 3A

✔ wysoka sprawność – do 92%

✔ wbudowany wyświetlacz LED (monitoring napięcia)

✔ stabilna praca dzięki przetwornicy impulsowej

✔ łatwa regulacja potencjometrem

✔ szeroki zakres zastosowań

⚙️ Specyfikacja techniczna

• model: LM2596 DC-DC Step-Down
• napięcie wejściowe: 4V – 40V DC
• napięcie wyjściowe: 1.25V – 37V DC (regulowane)
• maksymalny prąd: 3A
• maksymalna moc: do 15W
• sprawność: do 92%
• wyświetlacz: LED (napięcie wejściowe / wyjściowe)
• zabezpieczenia: termiczne, przeciążeniowe, przed odwrotną polaryzacją
• temperatura pracy: -40°C do +85°C
• wymiary: ok. 66 × 36 × 18 mm

🔧 Charakterystyka działania

Przetwornica obniża napięcie wejściowe do ustawionego poziomu wyjściowego, zapewniając stabilne zasilanie dla podłączonych urządzeń. Dzięki zastosowaniu technologii impulsowej możliwe jest osiągnięcie wysokiej sprawności i ograniczenie strat energii.

Wyświetlacz LED umożliwia szybki odczyt napięcia, co znacząco ułatwia konfigurację i kontrolę pracy modułu.

🧩 Zastosowanie

• zasilanie Arduino, ESP32, Raspberry Pi
• regulowane źródło napięcia
• systemy LED i oświetlenie
• ładowanie akumulatorów (Li-Ion, Li-Po, AGM)
• automatyka i elektronika użytkowa
• projekty DIY i modelarstwo

🔌 Podłączenie i obsługa

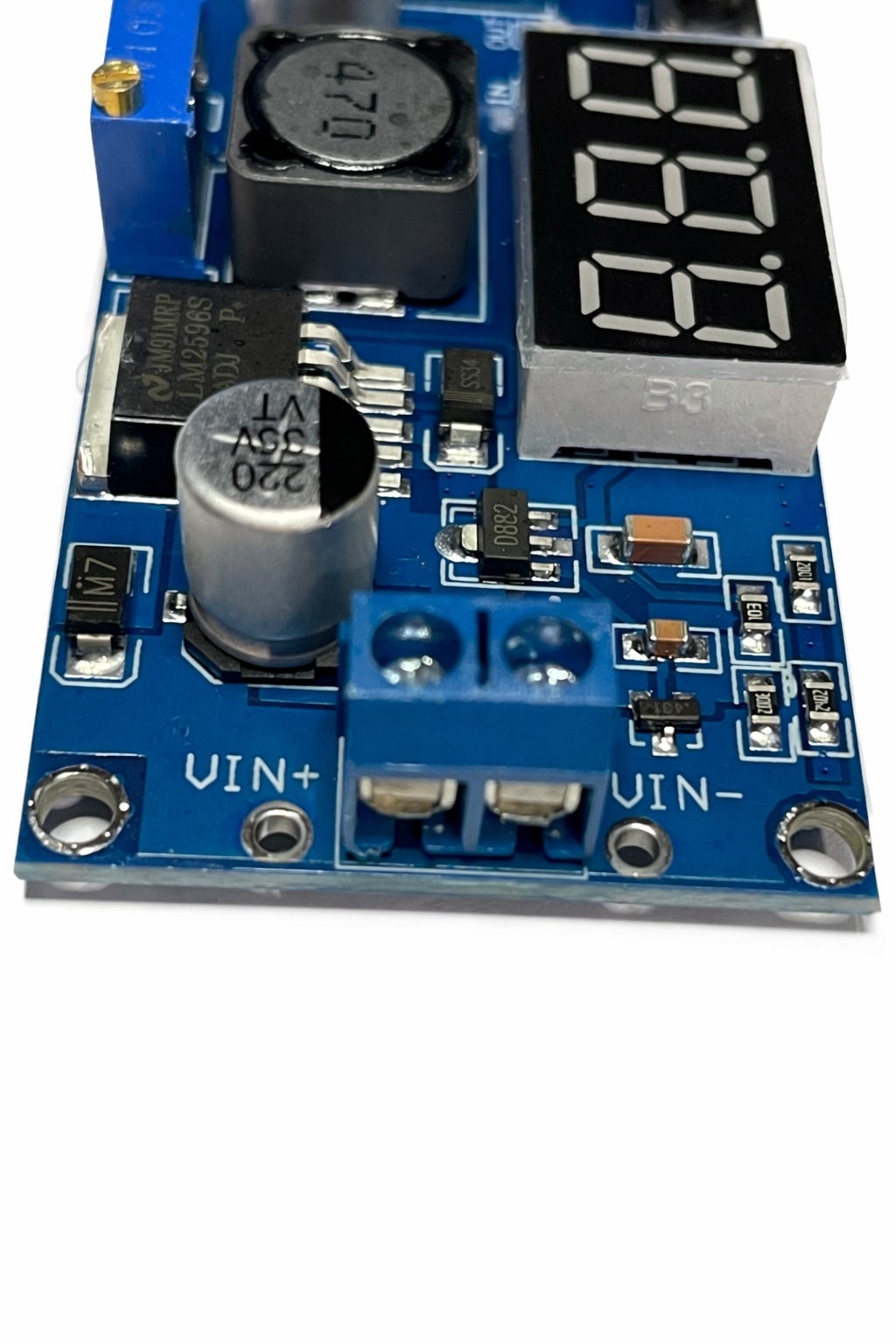

1. Podłącz napięcie wejściowe do IN+ / IN-

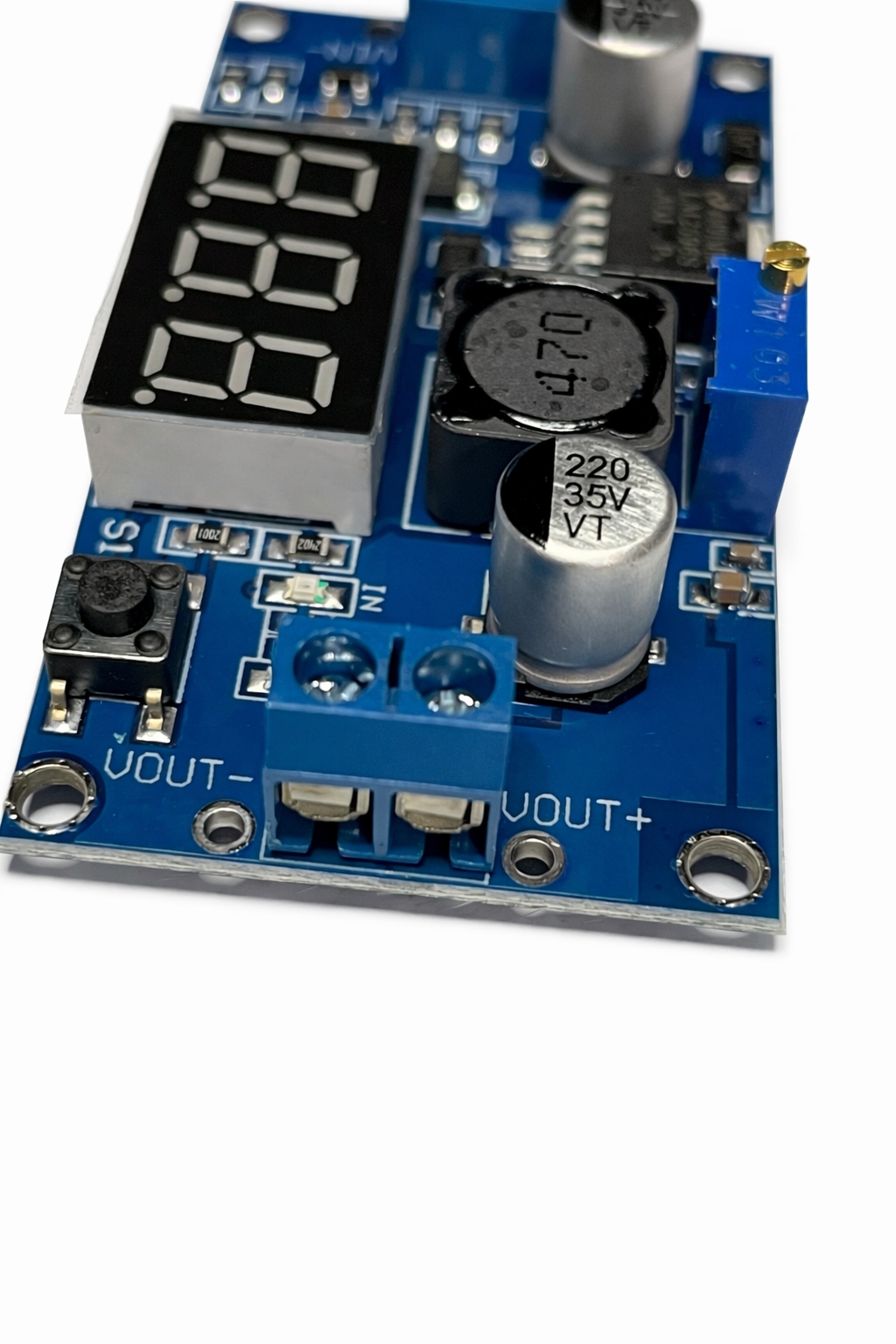

2. Podłącz odbiornik do OUT+ / OUT-
3. Ustaw napięcie wyjściowe potencjometrem
4. Monitoruj wartości na wyświetlaczu LED

📦 Zawartość zestawu

✔ przetwornica LM2596 z wyświetlaczem LED

⚠️ Uwagi

• jest to przetwornica obniżająca napięcie (step-down)
• napięcie wejściowe musi być wyższe niż wyjściowe
• przy dużym obciążeniu zalecane dodatkowe chłodzenie (radiator / wentylator)
• produkt przeznaczony dla osób posiadających podstawową wiedzę elektroniczną

🚀 Uniwersalna przetwornica do stabilnego i regulowanego zasilania – idealna do elektroniki i projektów DIY.
