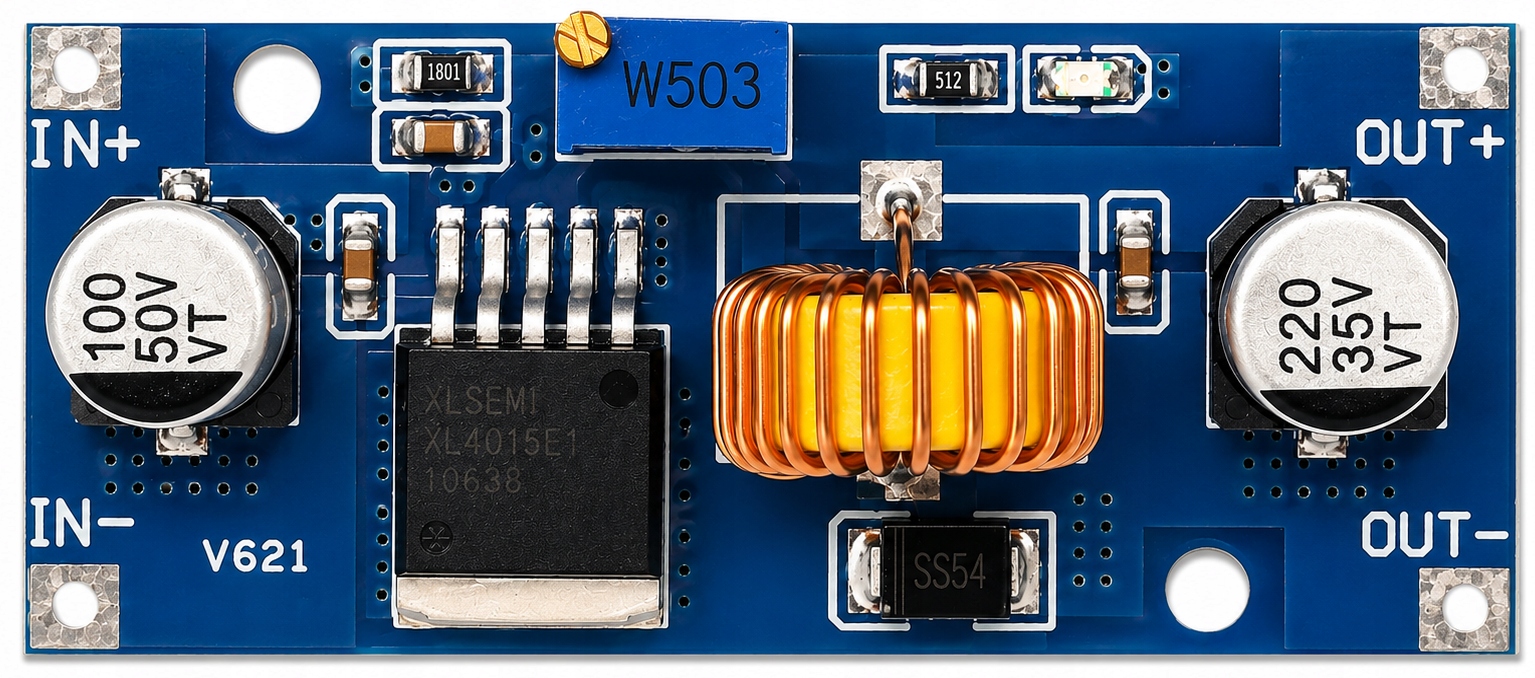

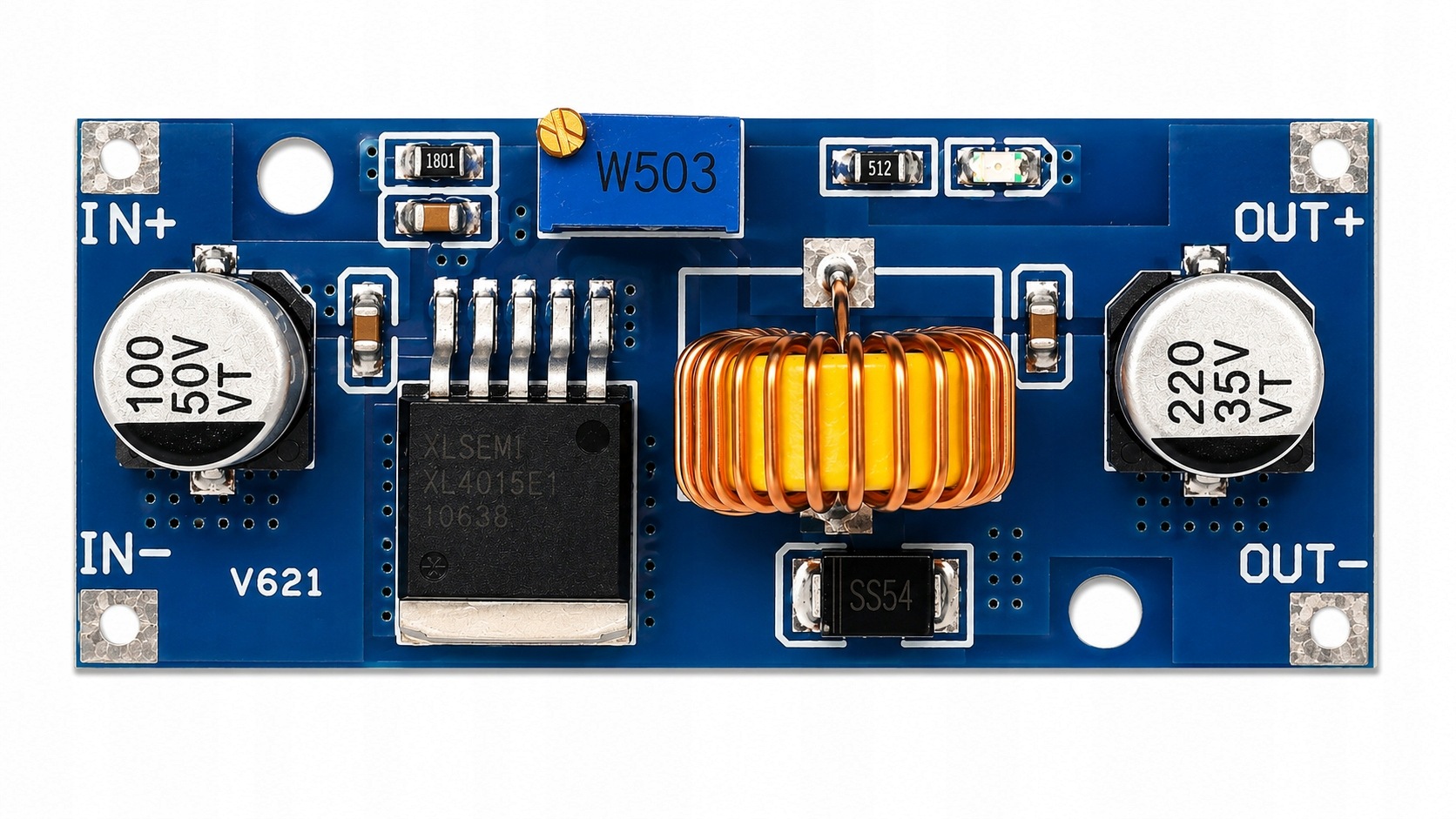

Przetwornica Step-Down XL4015 5A 75W regulowana 1.25-36V DC-DC

⚡ Przetwornica Step-Down XL4015 5A 75W regulowana 1.25-36V DC-DC

Wydajna przetwornica impulsowa Step-Down (Buck) oparta na układzie XL4015, przeznaczona do obniżania napięcia stałego. Moduł umożliwia płynną regulację napięcia wyjściowego za pomocą potencjometru, oferując wysoką sprawność oraz maksymalny prąd wyjściowy do 5A.

Przetwornica doskonale sprawdzi się w zasilaniu urządzeń elektronicznych, projektach DIY, automatyce, systemach LED oraz układach opartych na Arduino, ESP32 i Raspberry Pi.

⭐ Najważniejsze zalety

✔ regulowane napięcie wyjściowe

✔ prąd wyjściowy do 5A

✔ moc wyjściowa do 75W

✔ wysoka sprawność do 96%

✔ zabezpieczenie przed zwarciem

✔ zabezpieczenie termiczne

✔ łatwa regulacja napięcia potencjometrem

✔ szeroki zakres napięcia wejściowego

⚙️ Specyfikacja techniczna

• układ: XL4015
• typ przetwornicy: Step-Down (Buck)
• napięcie wejściowe: 4–38 V DC
• napięcie wyjściowe: 1.25–36 V DC (regulowane)
• maksymalny prąd wyjściowy: 5 A
• maksymalna moc wyjściowa: 75 W
• sprawność: do 96%
• częstotliwość pracy: 180 kHz
• zabezpieczenie przeciwzwarciowe: tak (ograniczenie prądu do około 8 A)
• zabezpieczenie termiczne: tak
• zabezpieczenie przed odwrotną polaryzacją: nie
• temperatura pracy: od -40°C do +85°C
• wymiary: 54 × 23 × 15 mm

🔧 Charakterystyka działania

Moduł obniża napięcie wejściowe do ustawionej wartości wyjściowej. Regulacja odbywa się za pomocą potencjometru wieloobrotowego, co umożliwia precyzyjne ustawienie napięcia.

Dzięki wysokiej sprawności przetwornica wydziela niewiele ciepła i może zasilać urządzenia wymagające większego prądu przy zachowaniu wysokiej efektywności energetycznej.

🧩 Zastosowanie

• zasilanie Arduino i ESP32
• Raspberry Pi
• oświetlenie LED
• systemy IoT
• automatyka
• elektronika samochodowa
• zasilacze warsztatowe
• projekty DIY
• ładowarki akumulatorów

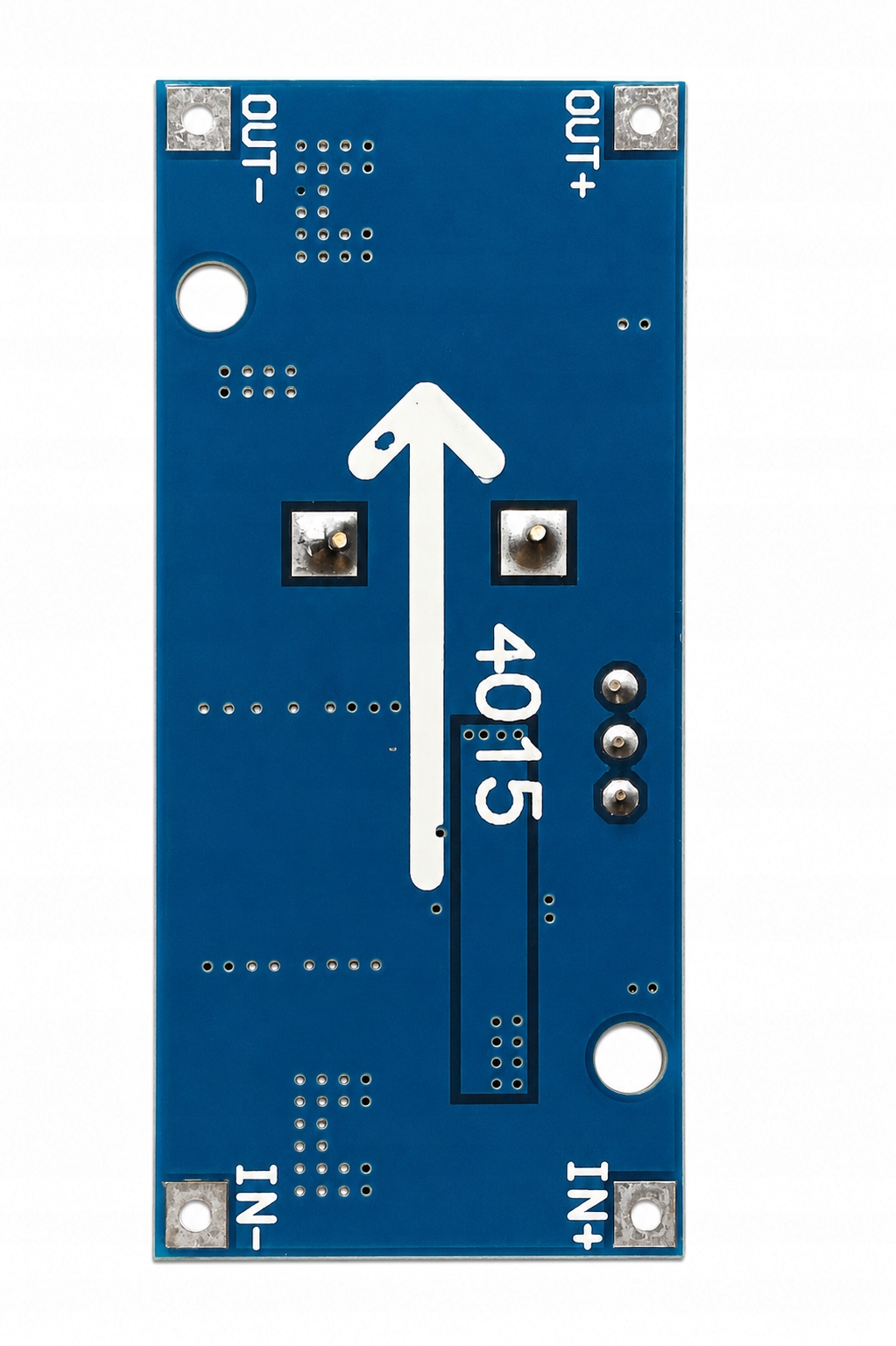

🔌 Podłączenie

✔ IN+ → dodatni biegun zasilania

✔ IN− → masa zasilania

✔ OUT+ → dodatni biegun odbiornika

✔ OUT− → masa odbiornika

📦 Zawartość zestawu

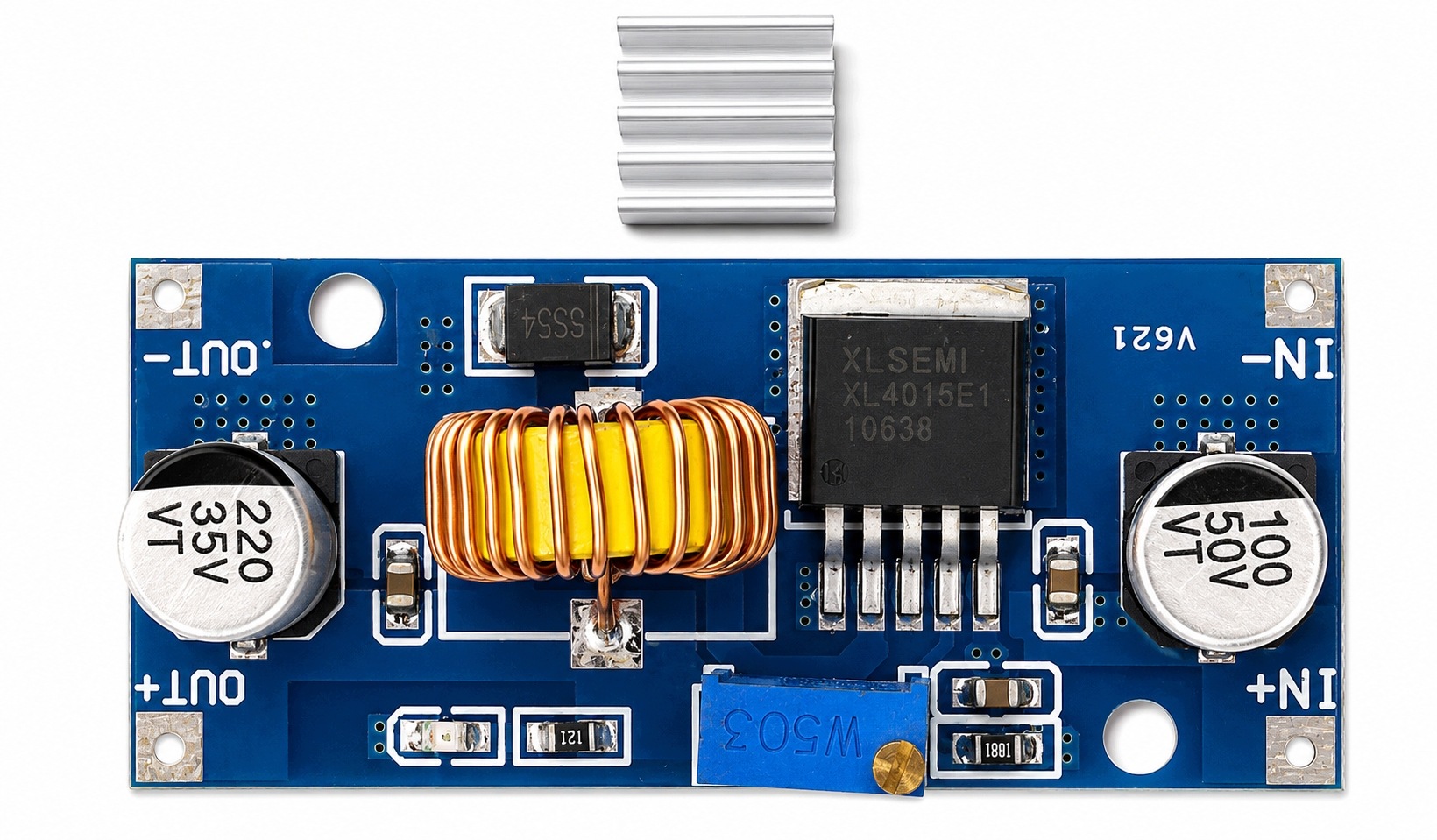

✔ przetwornica Step-Down XL4015 5A

💡 Informacje dodatkowe

Przed podłączeniem urządzenia do wyjścia przetwornicy należy ustawić odpowiednie napięcie wyjściowe i sprawdzić je za pomocą multimetru. Pozwoli to uniknąć uszkodzenia zasilanego urządzenia.

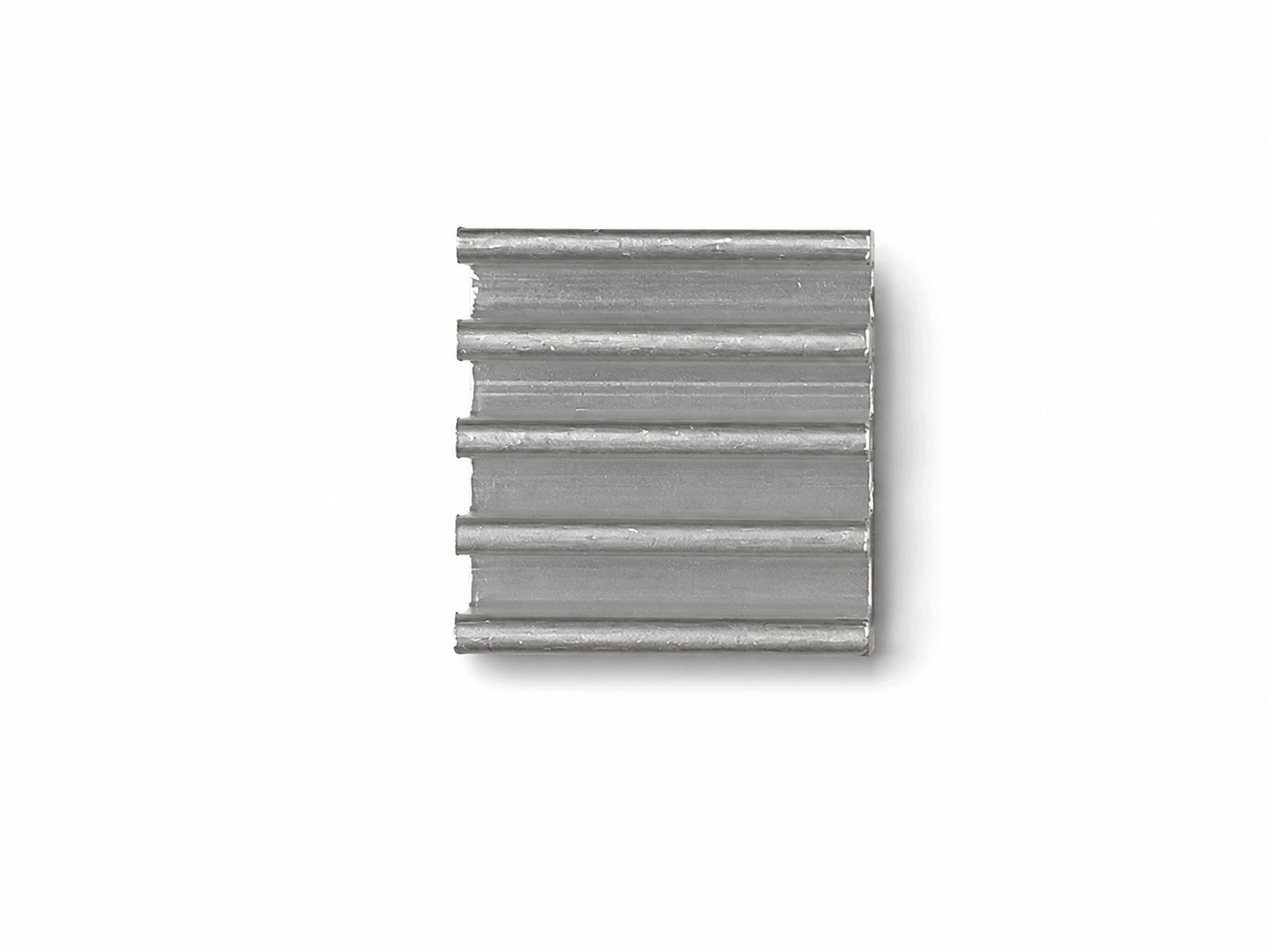

Dla pracy z dużym obciążeniem zaleca się zapewnienie odpowiedniego chłodzenia modułu.

⚠️ Uwagi

• moduł nie posiada zabezpieczenia przed odwrotnym podłączeniem zasilania
• odwrotna polaryzacja może spowodować trwałe uszkodzenie przetwornicy
• przed podłączeniem odbiornika należy zweryfikować napięcie wyjściowe
• zdjęcia mają charakter poglądowy

🚀 Przetwornica XL4015 to wydajny moduł Step-Down o prądzie do 5A i mocy 75W, idealny do zasilania urządzeń elektronicznych, projektów Arduino, ESP32, Raspberry Pi oraz wielu zastosowań DIY i automatyki.
