Sterownik silników DRV8833 2x DC lub 1x silnik krokowy do Arduino ESP32

⚙️ Sterownik silników DRV8833 2x DC lub 1x silnik krokowy do Arduino ESP32

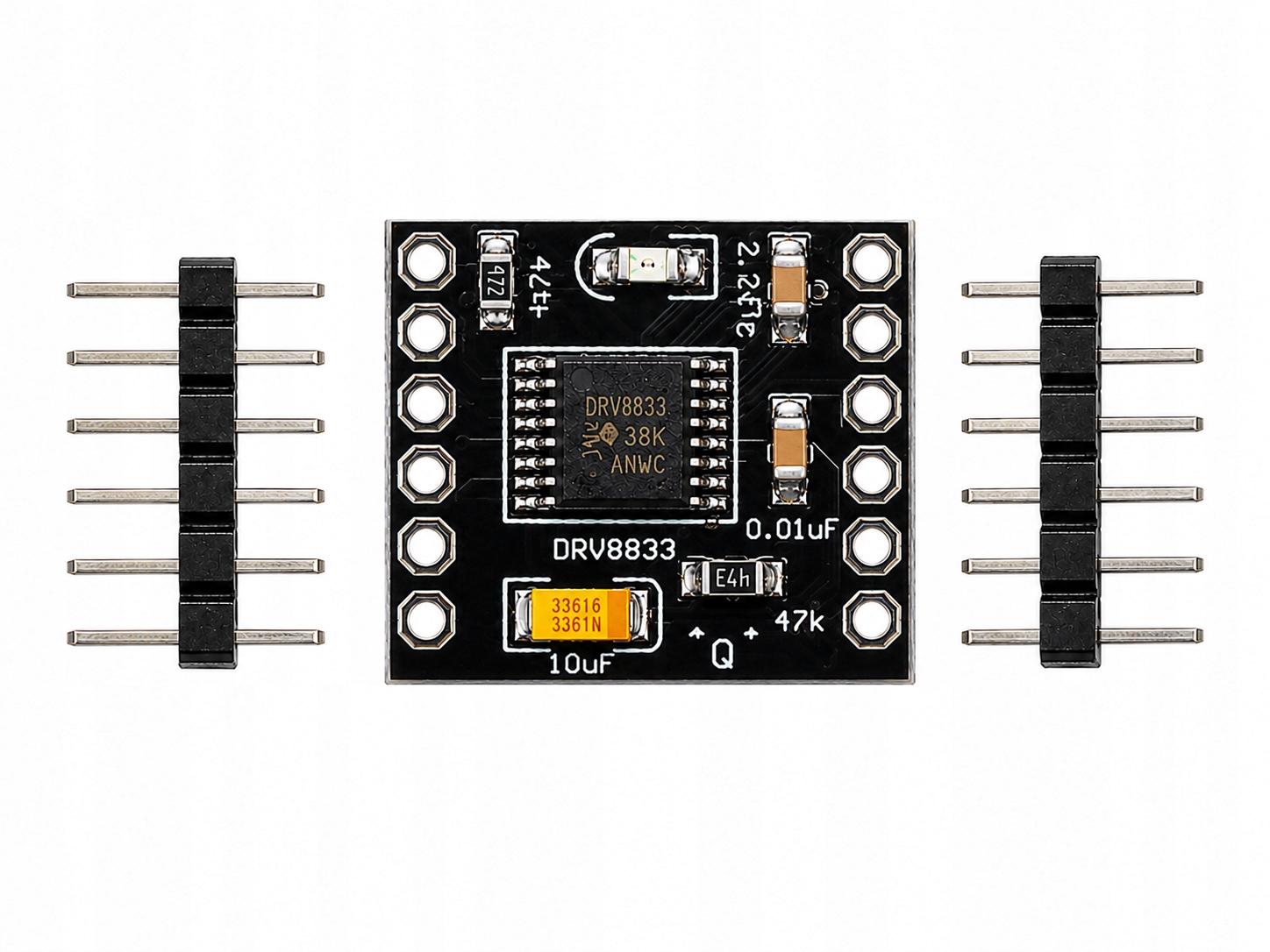

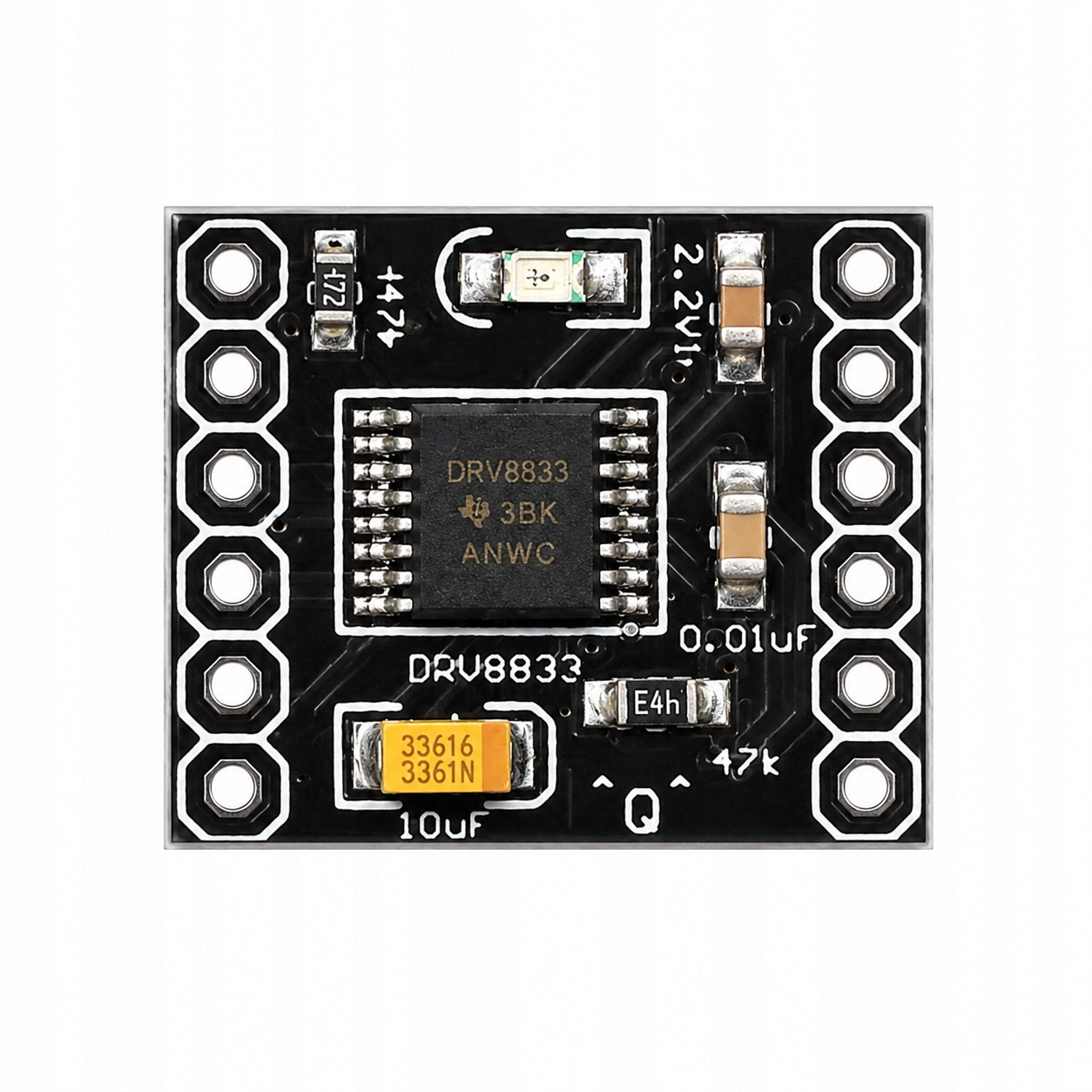

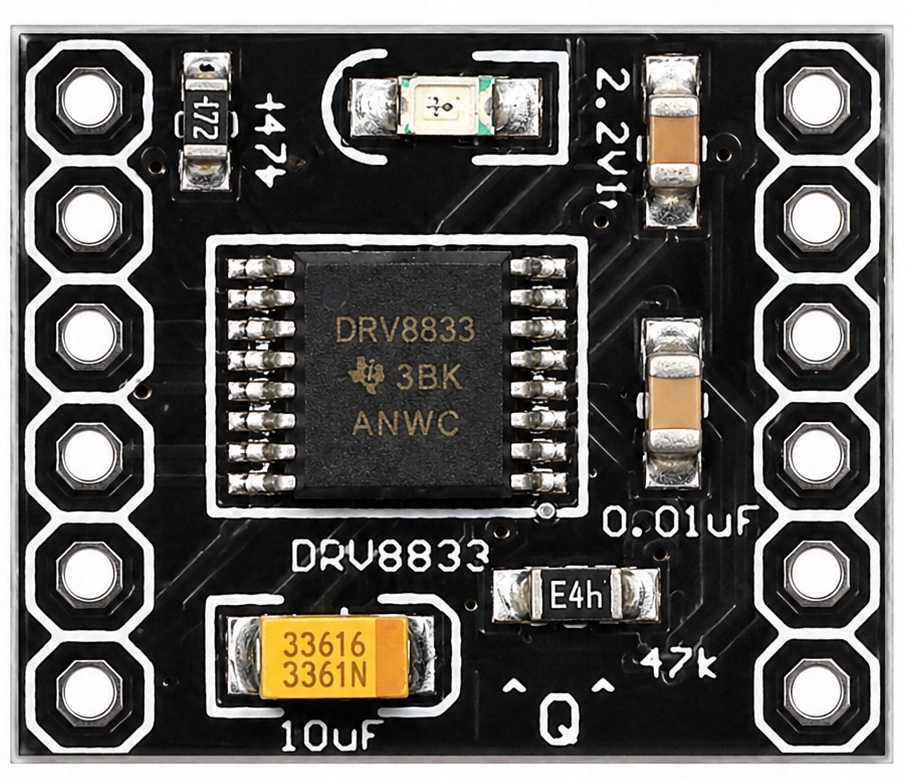

Kompaktowy moduł sterownika silników oparty na układzie DRV8833, umożliwiający sterowanie dwoma silnikami prądu stałego lub jednym silnikiem krokowym bipolarnym. Dzięki szerokiemu zakresowi napięcia zasilania oraz obsłudze sygnałów PWM doskonale sprawdza się w projektach robotycznych, automatyce oraz urządzeniach mobilnych.

W porównaniu do popularnych sterowników L298N moduł charakteryzuje się mniejszymi wymiarami, wyższą sprawnością oraz możliwością pracy przy niższych napięciach zasilania.

⭐ Najważniejsze zalety

✔ sterowanie 2 silnikami DC lub 1 silnikiem krokowym

✔ układ DRV8833

✔ obsługa sygnałów PWM

✔ prąd do 1.5 A na kanał

✔ zabezpieczenie przed zwarciem, przeciążeniem i przegrzaniem

✔ niewielkie wymiary

✔ nie wymaga radiatora przy typowych obciążeniach

✔ kompatybilny z Arduino, ESP32, ESP8266 oraz Raspberry Pi

⚙️ Specyfikacja techniczna

• układ: DRV8833
• napięcie zasilania silników: 2.7–10.8 V
• napięcie logiki: 2.7–5.5 V
• liczba kanałów: 2
• maksymalny prąd ciągły: 1.5 A na kanał
• maksymalny prąd chwilowy: do 2 A
• sterowanie: PWM
• zabezpieczenia:
• przeciwzwarciowe
• termiczne
• nadprądowe
• złącza: goldpin

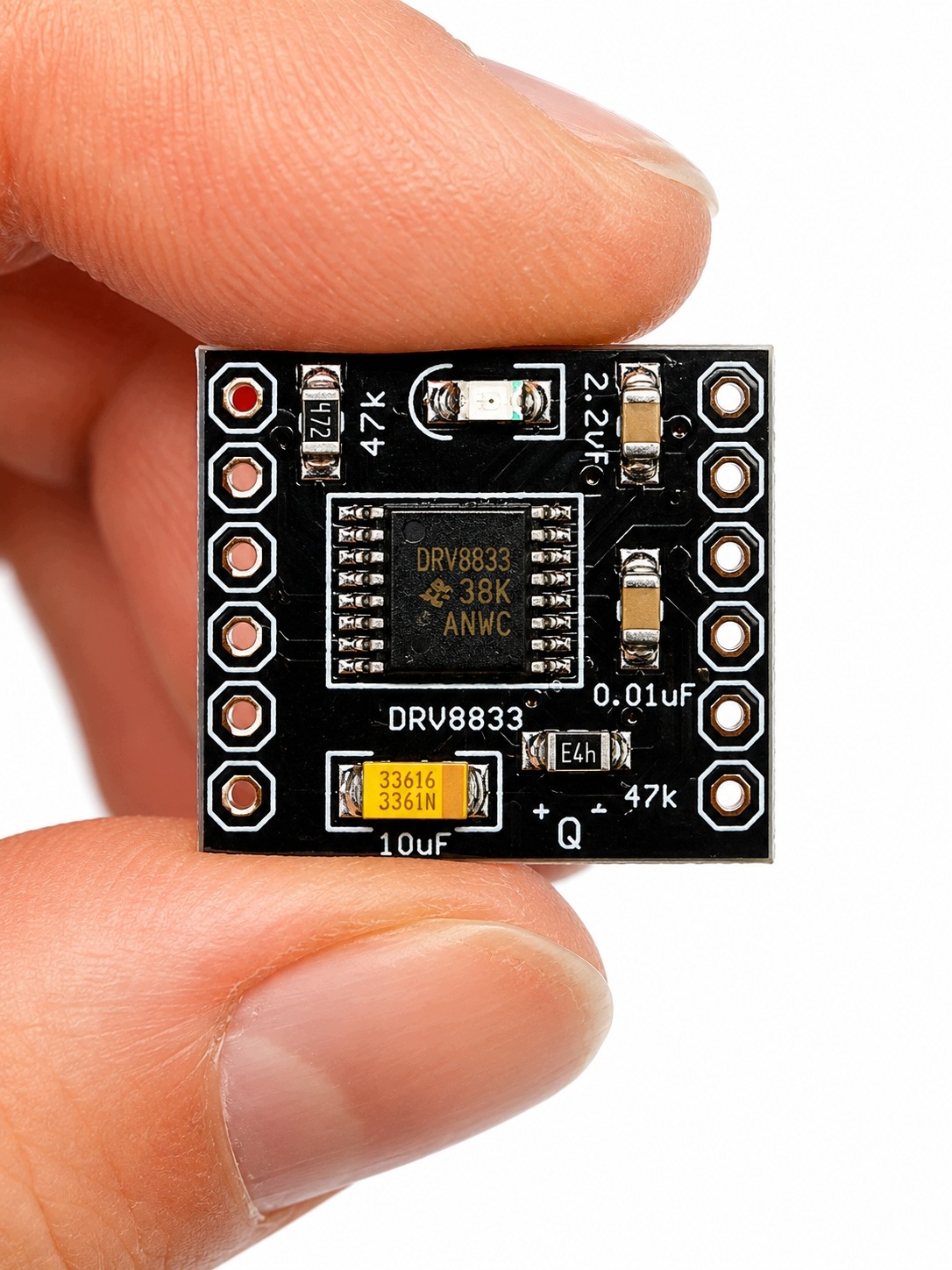

• wymiary: około 25 × 19 mm

🔧 Charakterystyka działania

Sterownik umożliwia niezależne sterowanie dwoma silnikami DC lub jednym silnikiem krokowym bipolarnym. Kierunek obrotów realizowany jest za pomocą wejść logicznych, natomiast regulacja prędkości odbywa się poprzez sygnał PWM.

Dzięki wysokiej sprawności układu DRV8833 moduł wydziela znacznie mniej ciepła niż klasyczne mostki H, dzięki czemu w większości zastosowań nie wymaga dodatkowego radiatora.

🧩 Zastosowanie

• roboty mobilne
• pojazdy RC
• silniki DC
• silniki krokowe bipolarne
• ramiona robotyczne
• automatyka
• projekty Arduino
• projekty ESP32 i ESP8266
• projekty DIY

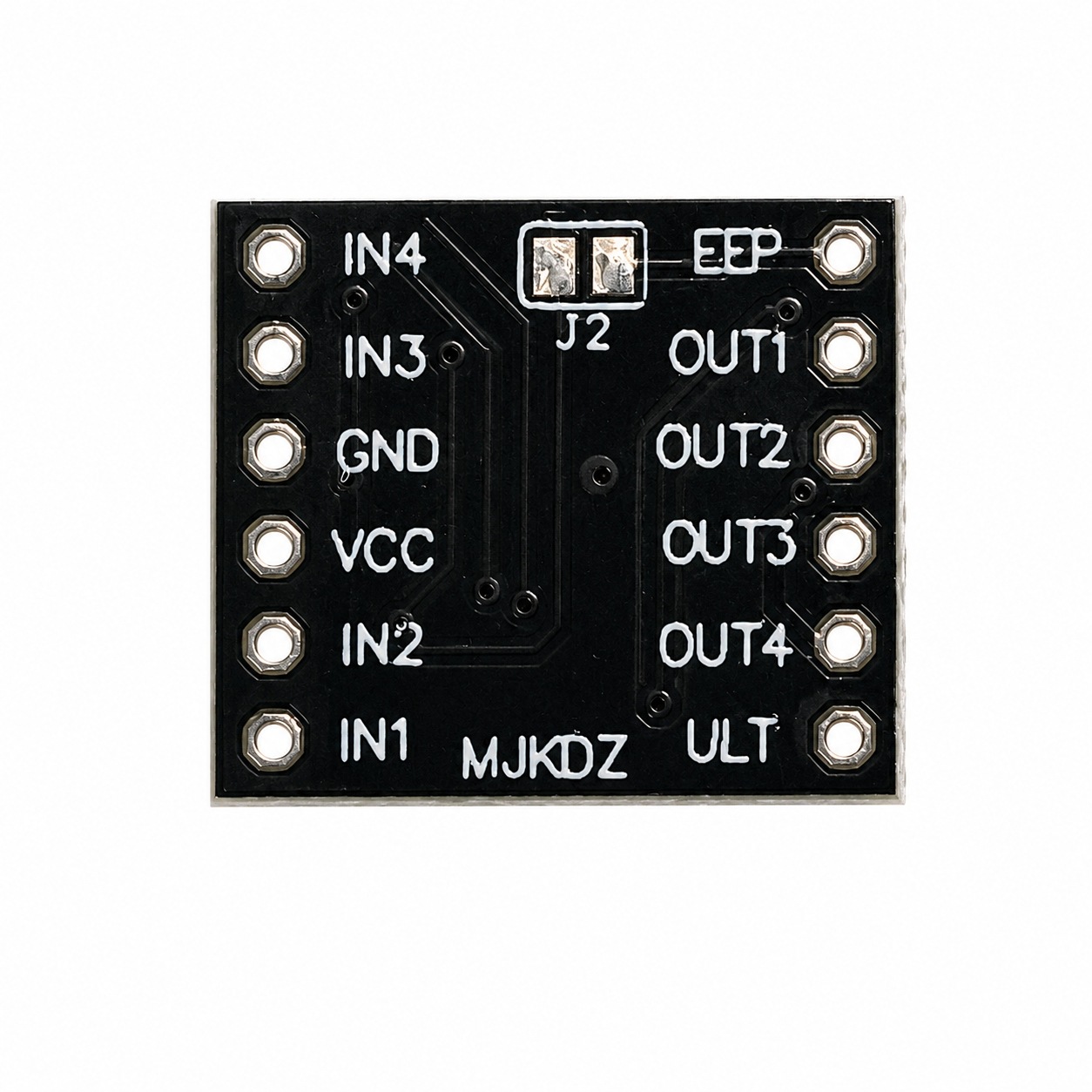

🔌 Podłączenie

Wejścia sterujące

✔ IN1 → sterowanie silnikiem A

✔ IN2 → sterowanie silnikiem A

✔ IN3 → sterowanie silnikiem B

✔ IN4 → sterowanie silnikiem B

✔ VCC → zasilanie logiki 2.7–5.5 V

✔ GND → masa

Wyjścia

✔ OUT1 / OUT2 → silnik A

✔ OUT3 / OUT4 → silnik B

✔ SLEEP → włączenie sterownika (stan wysoki)

✔ FAULT → wyjście sygnalizacji błędu

📦 Zawartość zestawu

✔ moduł sterownika DRV8833

💡 Informacje dodatkowe

Sterownik umożliwia płynną regulację prędkości silników za pomocą sygnału PWM oraz zmianę kierunku obrotów bez stosowania dodatkowych elementów. Dzięki niewielkim rozmiarom doskonale sprawdza się w projektach, gdzie liczy się oszczędność miejsca.

⚠️ Uwagi

• przed podłączeniem należy sprawdzić napięcie zasilania silników
• nie przekraczać dopuszczalnego prądu wyjściowego
• zdjęcia mają charakter poglądowy

🚀 Kompaktowy sterownik DRV8833 to wydajne rozwiązanie do sterowania dwoma silnikami DC lub jednym silnikiem krokowym w projektach Arduino, ESP32, Raspberry Pi i automatyce DIY.
