Wyświetlacz TFT LCD 2.8″ 320×240 ILI9341 SPI Dotykowy + microSD do Arduino

📱 Wyświetlacz TFT LCD 2.8″ 320×240 ILI9341 SPI Dotykowy + microSD do Arduino ESP32

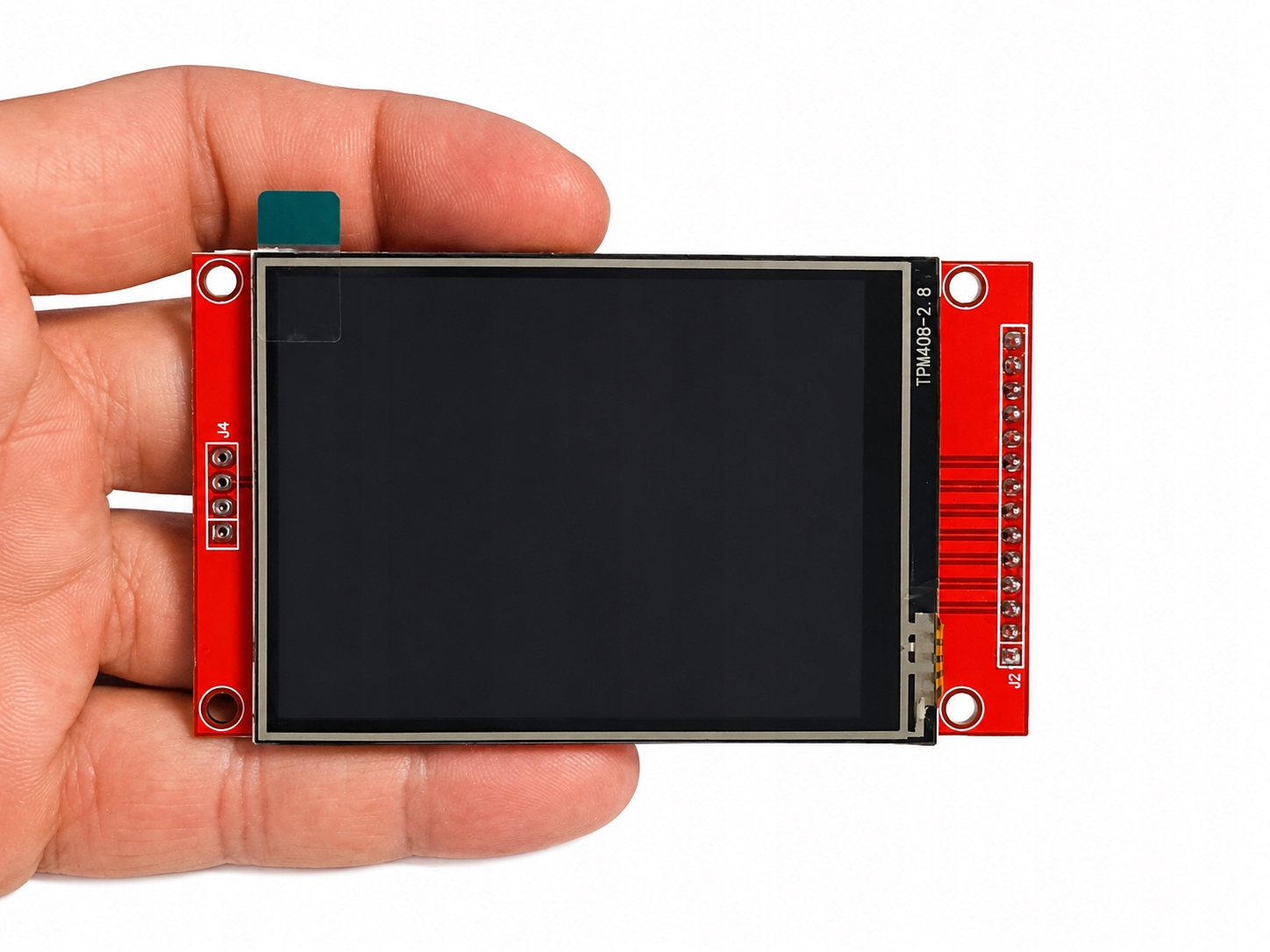

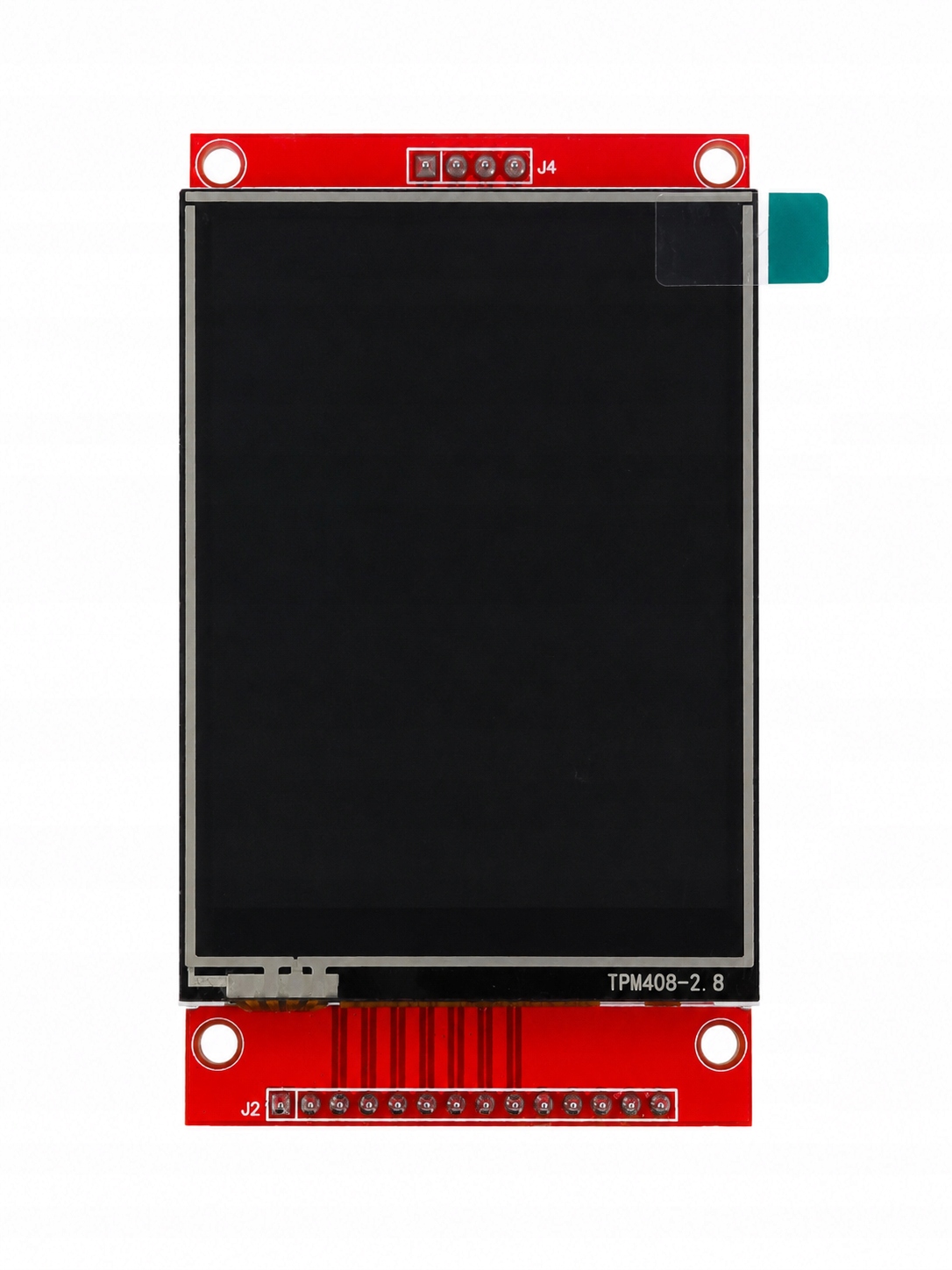

Kolorowy wyświetlacz TFT LCD o przekątnej 2.8 cala i rozdzielczości 320×240 pikseli, wyposażony w popularny sterownik ILI9341. Moduł posiada wbudowany rezystancyjny panel dotykowy oraz czytnik kart microSD, dzięki czemu doskonale sprawdza się w projektach wymagających interaktywnego interfejsu użytkownika.

Komunikacja odbywa się przez interfejs SPI, co pozwala ograniczyć liczbę wykorzystywanych pinów mikrokontrolera. Moduł jest kompatybilny z Arduino, ESP32, ESP8266 oraz Raspberry Pi i posiada szerokie wsparcie bibliotek dostępnych w internecie.

⭐ Najważniejsze zalety

✔ kolorowy wyświetlacz TFT 2.8″

✔ rozdzielczość 320×240 pikseli

✔ popularny sterownik ILI9341

✔ rezystancyjny ekran dotykowy

✔ wbudowany czytnik kart microSD

✔ komunikacja przez SPI

✔ kompatybilność z Arduino, ESP32, ESP8266 i Raspberry Pi

✔ szerokie wsparcie bibliotek i przykładów

✔ rysik w zestawie

⚙️ Specyfikacja techniczna

• przekątna: 2.8″
• rozdzielczość: 320 × 240 px
• typ wyświetlacza: TFT LCD
• sterownik: ILI9341
• interfejs komunikacyjny: SPI
• panel dotykowy: rezystancyjny
• głębia kolorów: 16-bit / 18-bit
• napięcie zasilania LCD: 3.3V
• napięcie podświetlenia LED: 3.3V
• czytnik kart pamięci: microSD
• temperatura pracy: od -20°C do +70°C
• wymiary modułu: 86 × 50 mm

🔧 Charakterystyka działania

Wyświetlacz wykorzystuje sterownik ILI9341, który umożliwia szybkie wyświetlanie grafiki, tekstu oraz interfejsów użytkownika. Wbudowany panel dotykowy pozwala na obsługę przycisków ekranowych, menu i innych elementów sterujących.

Dodatkowy czytnik kart microSD umożliwia przechowywanie obrazów, ikon, danych oraz plików wykorzystywanych przez aplikację.

🧩 Zastosowanie

• interfejsy użytkownika (HMI)
• projekty Arduino i ESP32
• stacje pogodowe i systemy IoT
• panele sterowania
• inteligentny dom
• urządzenia pomiarowe
• projekty edukacyjne
• wyświetlanie danych z czujników

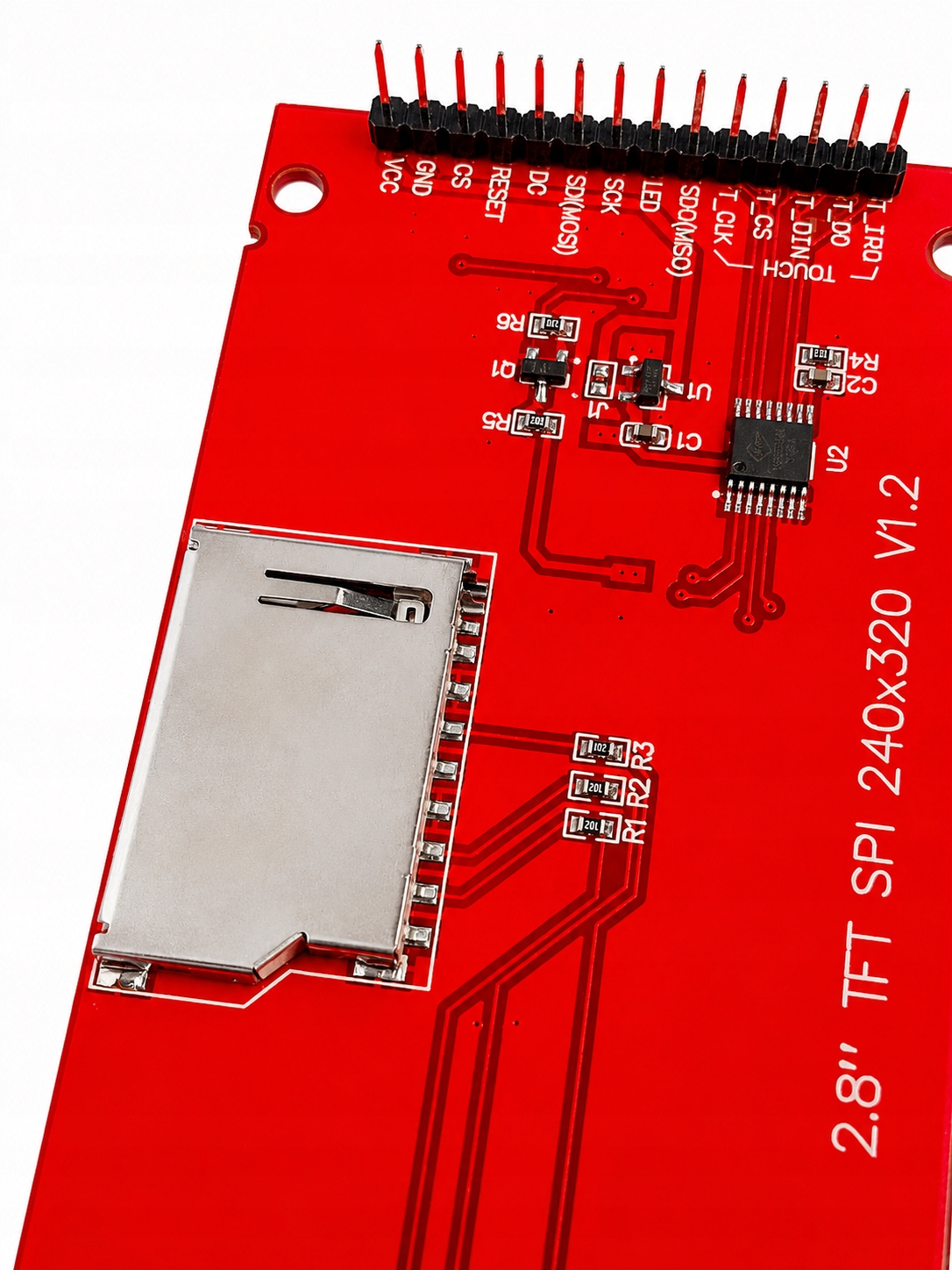

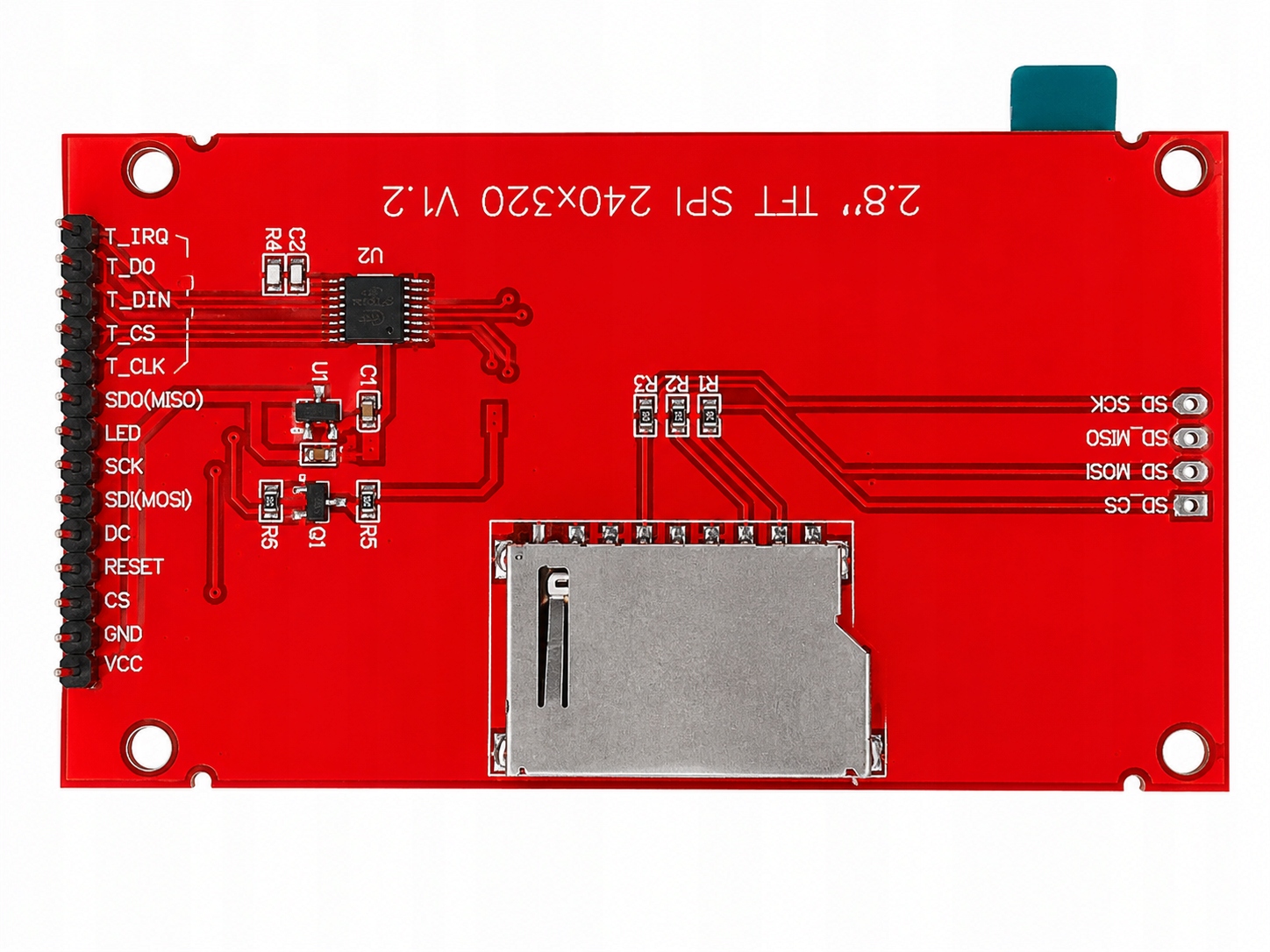

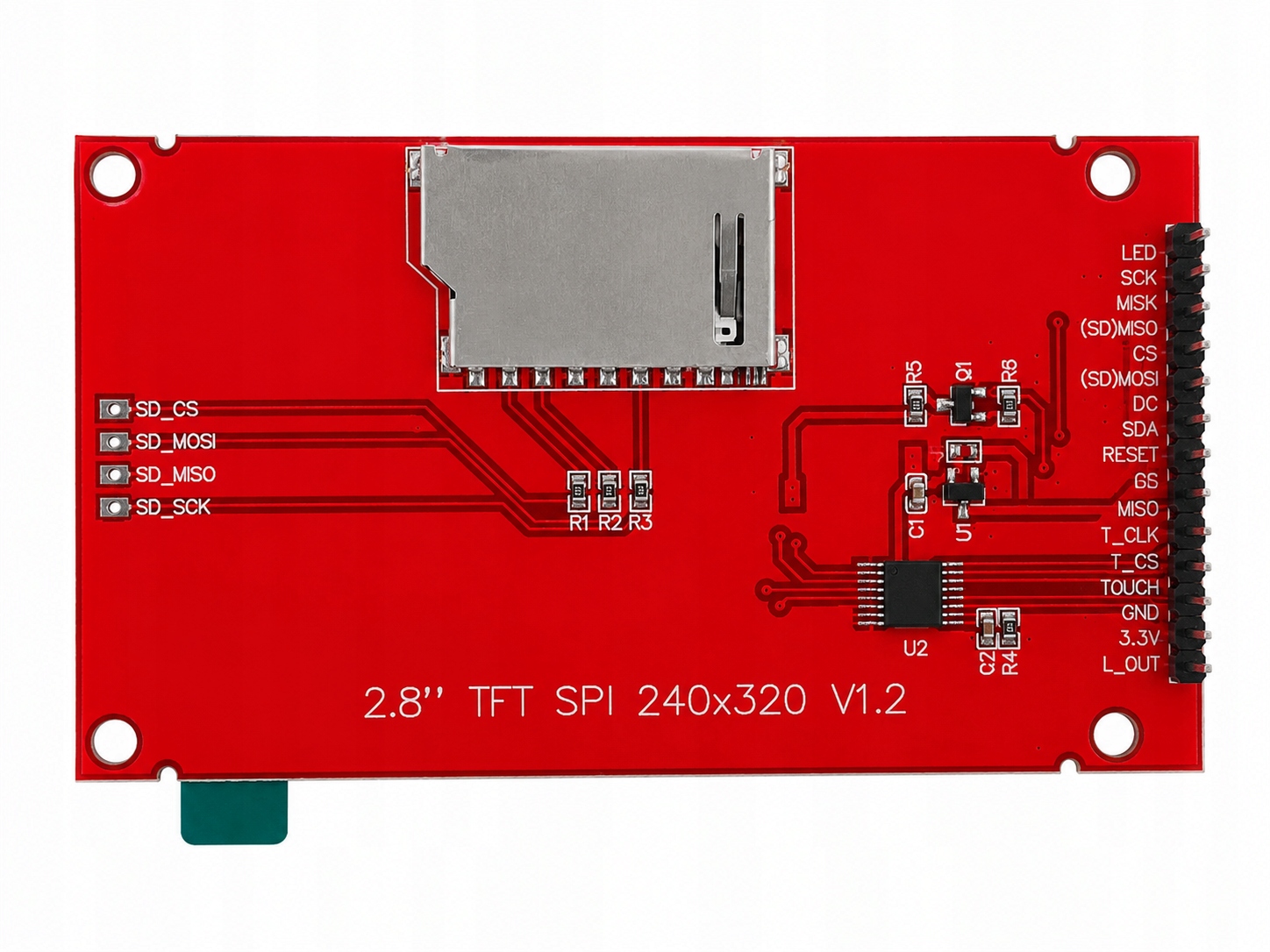

🔌 Podłączenie

✔ VCC → 3.3V

✔ GND → masa

✔ SCK → zegar SPI

✔ MOSI → dane SPI

✔ MISO → dane SPI

✔ CS → wybór układu

✔ DC → dane/komendy

✔ RST → reset wyświetlacza

✔ piny dotyku i microSD zgodnie z dokumentacją projektu

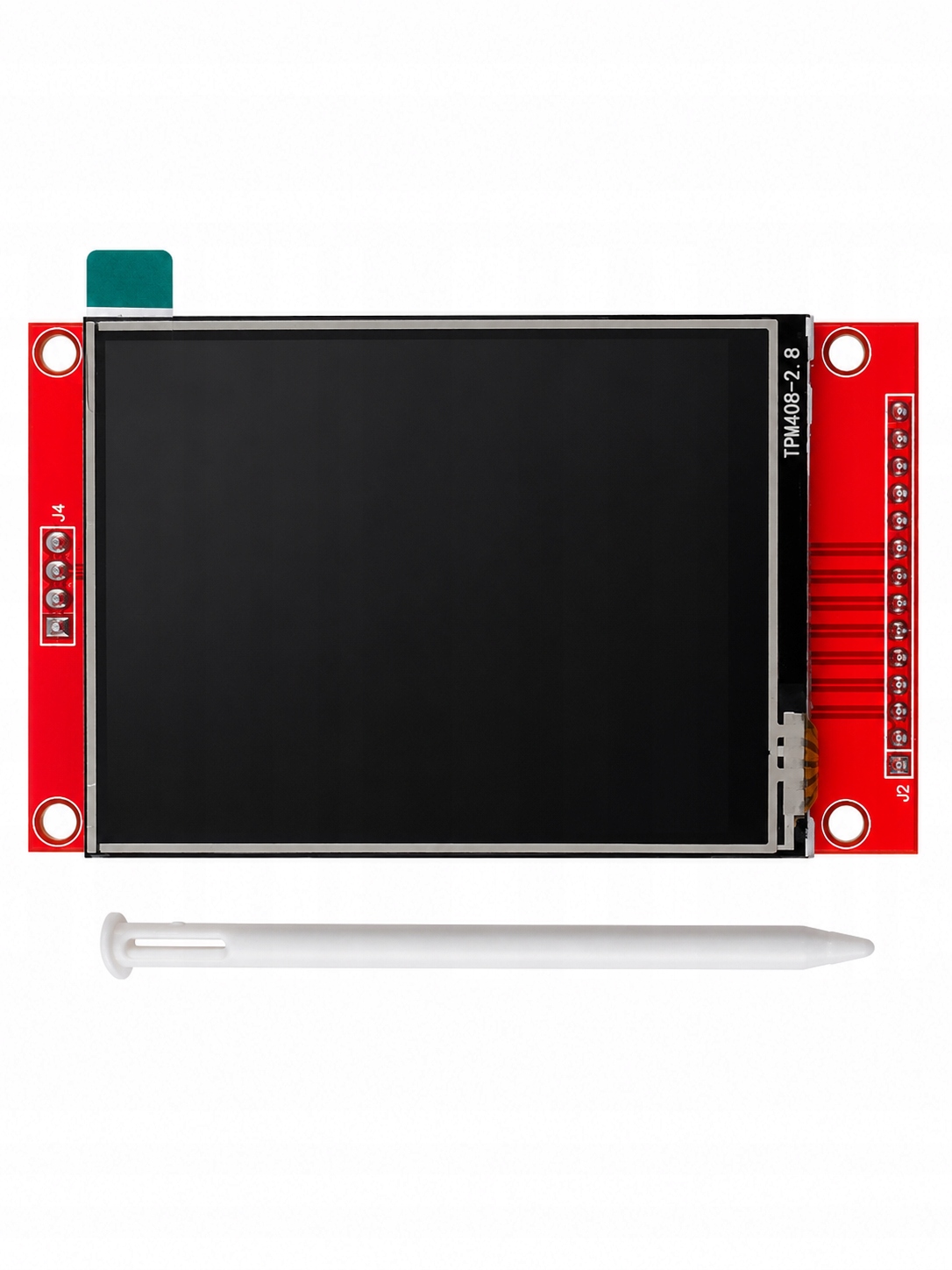

📦 Zawartość zestawu

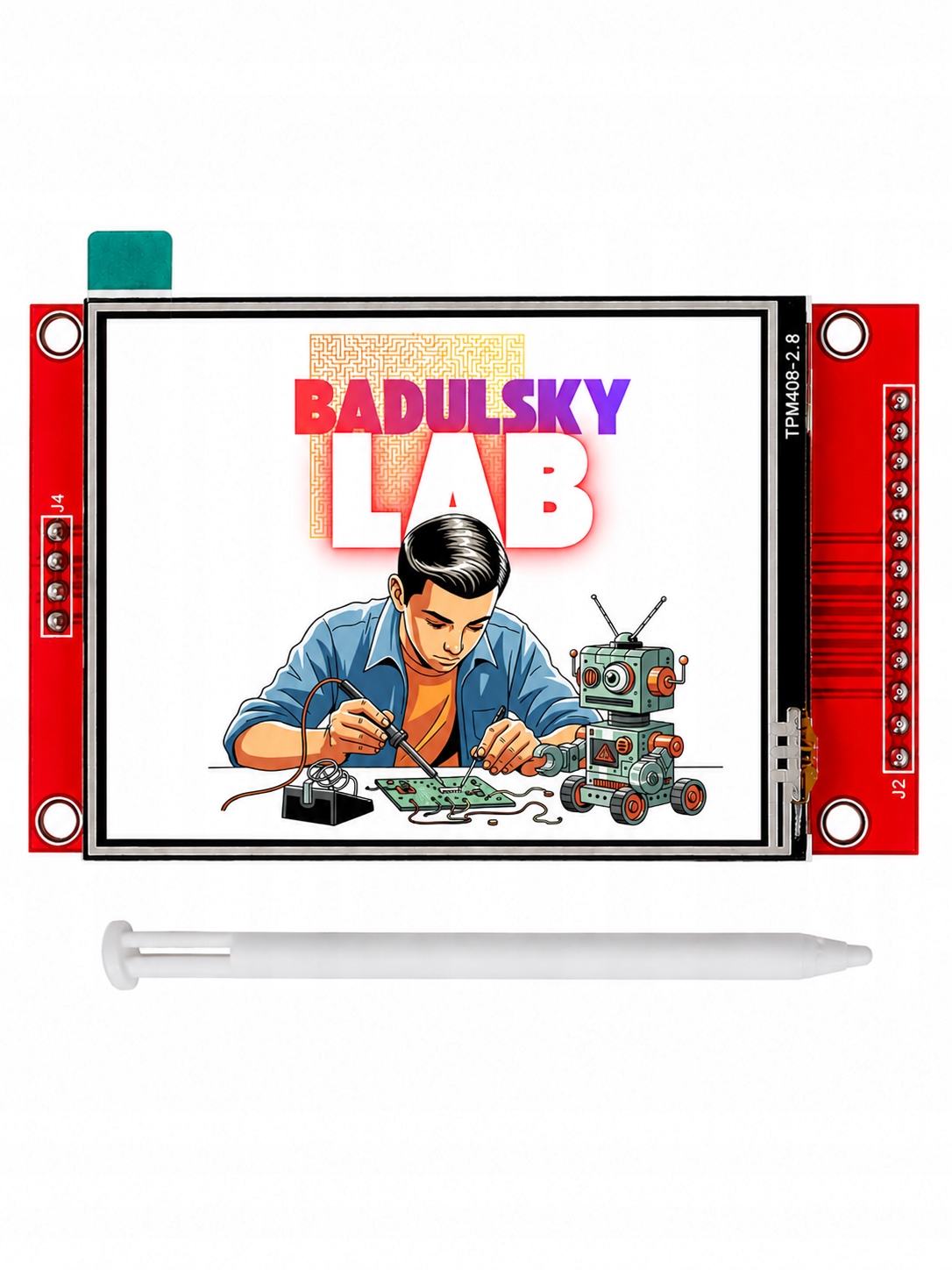

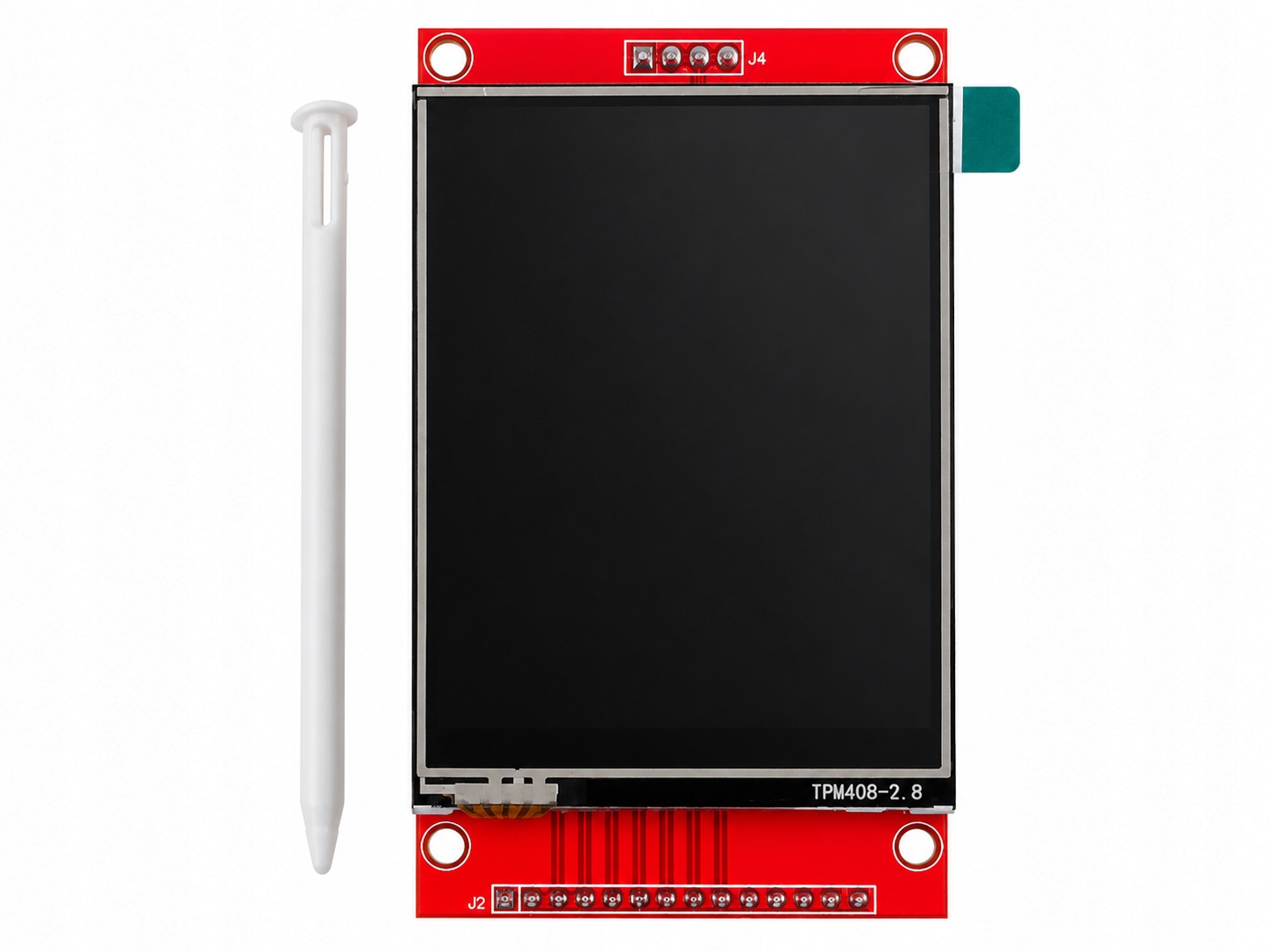

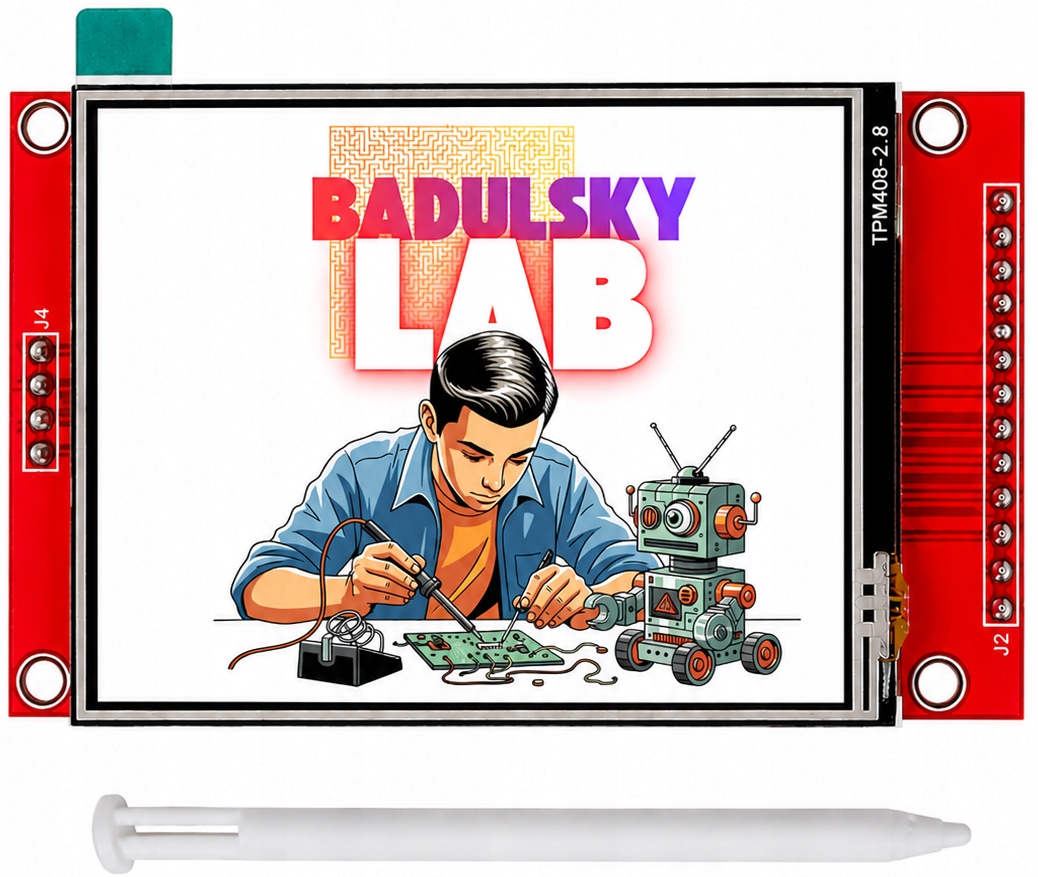

✔ wyświetlacz TFT LCD 2.8″ ILI9341

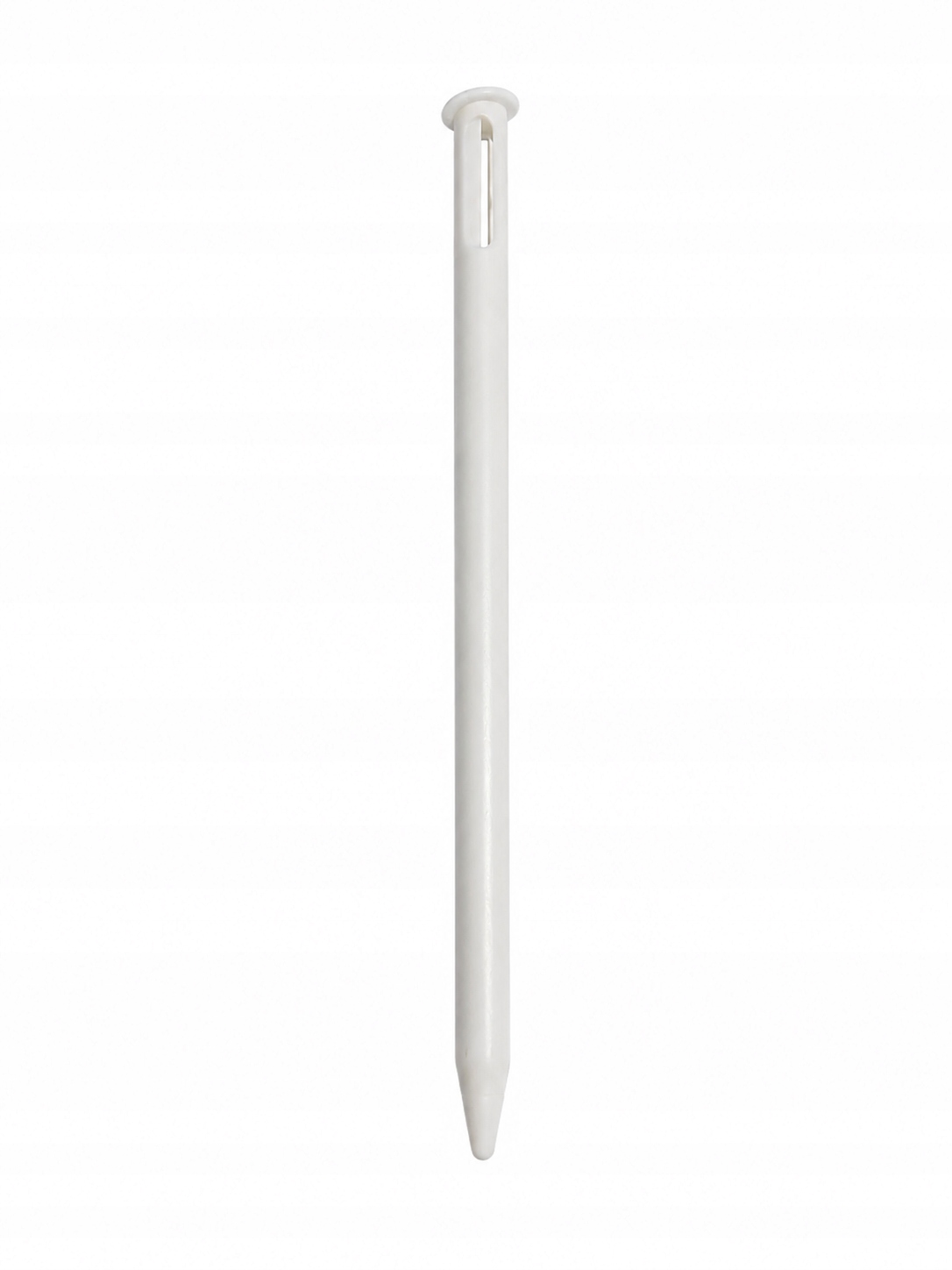

✔ rysik do obsługi panelu dotykowego

💡 Informacje dodatkowe

Przy współpracy z mikrokontrolerami 5V zaleca się stosowanie konwertera poziomów logicznych, ponieważ wyświetlacz pracuje z logiką 3.3V.

⚠️ Uwagi

• moduł pracuje z logiką 3.3V
• ESP32 widoczny na zdjęciach nie jest częścią zestawu
• przewody połączeniowe nie są dołączone
• zdjęcia mają charakter poglądowy

🚀 Funkcjonalny wyświetlacz TFT 2.8″ z dotykiem i czytnikiem microSD – idealny do Arduino, ESP32, Raspberry Pi oraz projektów IoT.
