Wzmacniacz audio stereo TPA3110 XH-A232 2x15W Class D do Arduino ESP32

🔊 Wzmacniacz audio stereo TPA3110 XH-A232 2x15W Class D do Arduino ESP32

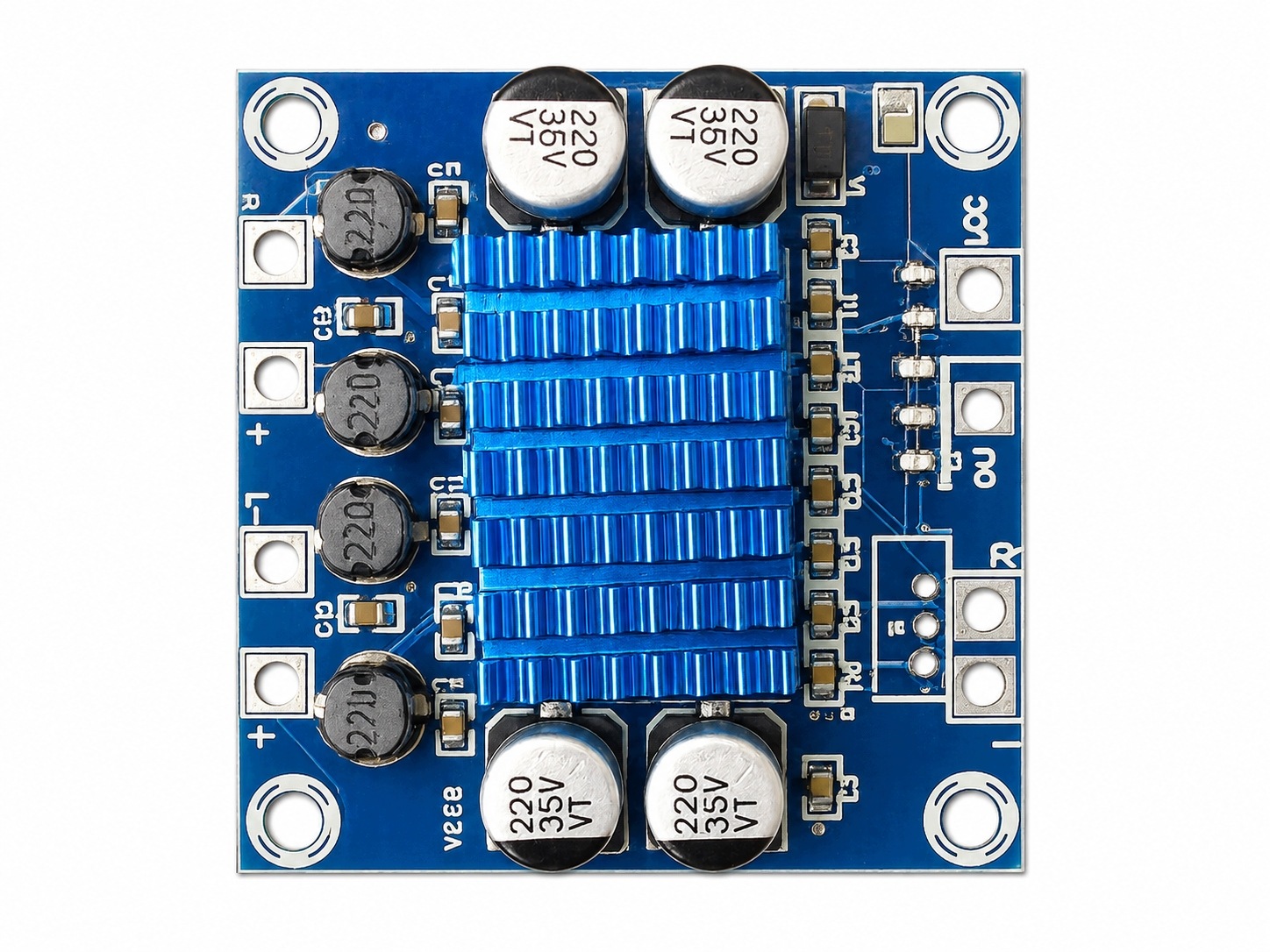

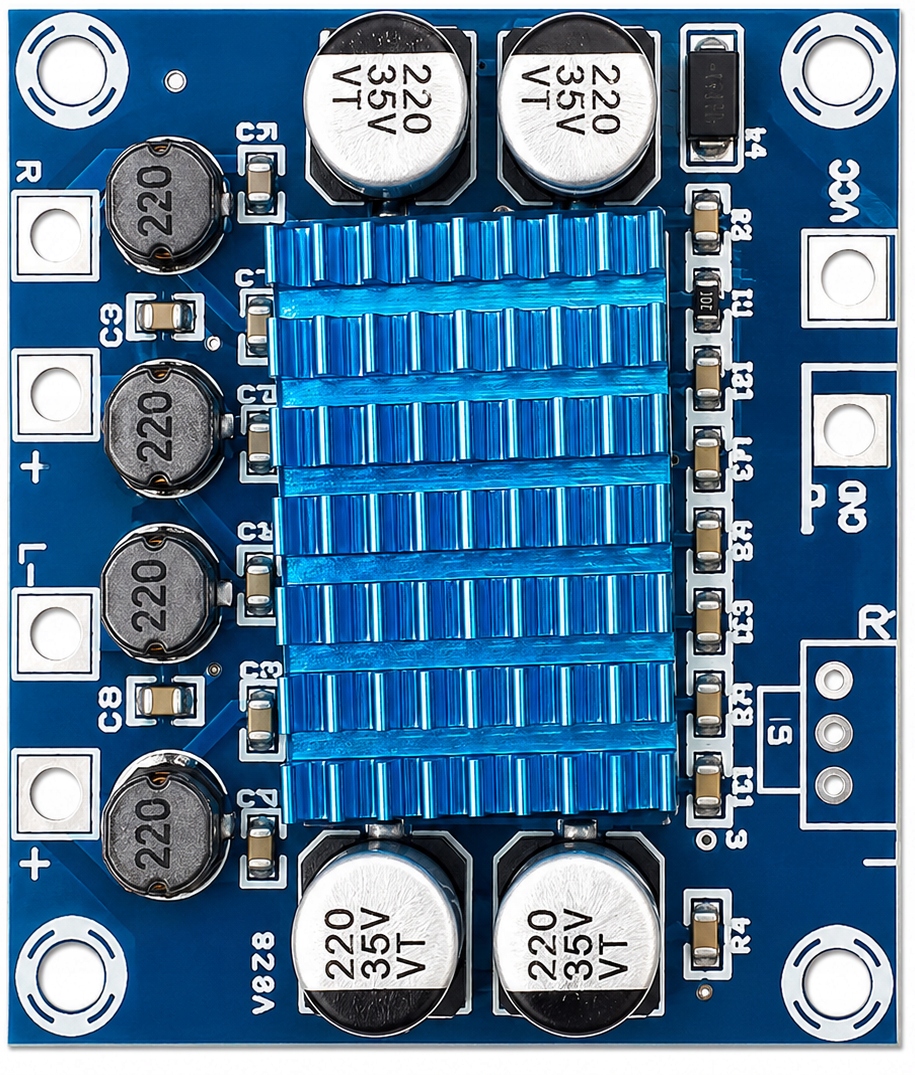

Moduł wzmacniacza audio XH-A232 oparty na układzie TPA3110D2 to kompaktowy wzmacniacz klasy D przeznaczony do budowy i modernizacji systemów audio. Oferuje realną moc wyjściową 2×15W RMS przy zasilaniu 21V i głośnikach 4Ω, zapewniając wysoką sprawność oraz bardzo dobrą jakość dźwięku.

Dzięki niewielkim wymiarom i prostemu podłączeniu moduł doskonale sprawdzi się w projektach DIY, głośnikach Bluetooth, odtwarzaczach audio oraz urządzeniach opartych na Arduino, ESP32 czy Raspberry Pi.

⭐ Najważniejsze zalety

✔ układ TPA3110D2

✔ wzmacniacz stereo 2.0

✔ realna moc 2×15W RMS

✔ wysoka sprawność klasy D

✔ współpraca z głośnikami 4Ω–8Ω

✔ niski poziom szumów

✔ zabezpieczenie przed zwarciem, przeciążeniem i przegrzaniem

✔ kompaktowe wymiary

⚙️ Specyfikacja techniczna

• układ: TPA3110D2
• liczba kanałów: 2 (Stereo)
• klasa wzmacniacza: D
• napięcie zasilania: 8–26 V DC
• zalecane napięcie zasilania: 15–24 V DC
• zalecana wydajność zasilacza: minimum 3 A
• moc wyjściowa:
• do 2×15 W RMS (21 V / 4Ω)
• obsługiwana impedancja głośników: 4–8 Ω
• stosunek sygnału do szumu (SNR): 100 dB
• zabezpieczenia:
• termiczne
• przeciwzwarciowe
• przeciążeniowe
• wymiary: 53 × 45 × 14 mm
• waga: około 21 g

🔧 Charakterystyka działania

Moduł wykorzystuje nowoczesny wzmacniacz klasy D, który zapewnia wysoką sprawność i niewielkie straty energii. Dzięki temu wydziela znacznie mniej ciepła niż klasyczne wzmacniacze liniowe, co pozwala na budowę niewielkich urządzeń audio.

Realna moc wyjściowa zależy od napięcia zasilania oraz impedancji zastosowanych głośników.

📊 Orientacyjna moc RMS

• Napięcie zasilania, 4Ω, 8Ω
• 12 V, ok. 10 W, ok. 6 W
• 15 V, ok. 13 W, ok. 10 W
• 21 V, ok. 15 W, ok. 12 W
• 24 V, do ok. 17 W*, ok. 13 W

*Praca blisko maksymalnych parametrów układu.

🧩 Zastosowanie

• wzmacniacze audio DIY
• głośniki Bluetooth
• odtwarzacze MP3
• YoRadio
• projekty Arduino
• ESP32
• Raspberry Pi
• nagłośnienie warsztatu
• zestawy audio 2.0
• modernizacja głośników

🔌 Podłączenie

✔ VCC → zasilanie 8–26 V DC

✔ GND → masa

✔ L IN → wejście audio lewego kanału

✔ R IN → wejście audio prawego kanału

✔ L+ / L− → głośnik lewy

✔ R+ / R− → głośnik prawy

📦 Zawartość zestawu

✔ moduł wzmacniacza XH-A232 z układem TPA3110D2

💡 Informacje dodatkowe

Realna moc wzmacniacza wynosi 2×15W RMS przy zasilaniu 21V i głośnikach 4Ω. W internecie często spotykane oznaczenie 2×30W odnosi się do mocy szczytowej (PMPO), która nie odzwierciedla rzeczywistych parametrów pracy urządzenia.

Dla uzyskania najlepszej jakości dźwięku zaleca się stosowanie stabilizowanego zasilacza o odpowiedniej wydajności prądowej oraz głośników o impedancji 4Ω lub 8Ω.

⚠️ Uwagi

• moduł przeznaczony jest do zasilania napięciem stałym (DC)
• nie należy przekraczać napięcia zasilania 26 V
• rzeczywista moc zależy od napięcia zasilania oraz impedancji głośników
• zdjęcia mają charakter poglądowy

🚀 Kompaktowy wzmacniacz stereo XH-A232 z układem TPA3110D2 to wydajne rozwiązanie do budowy zestawów audio, głośników Bluetooth, projektów DIY oraz urządzeń opartych na Arduino, ESP32 i Raspberry Pi.
