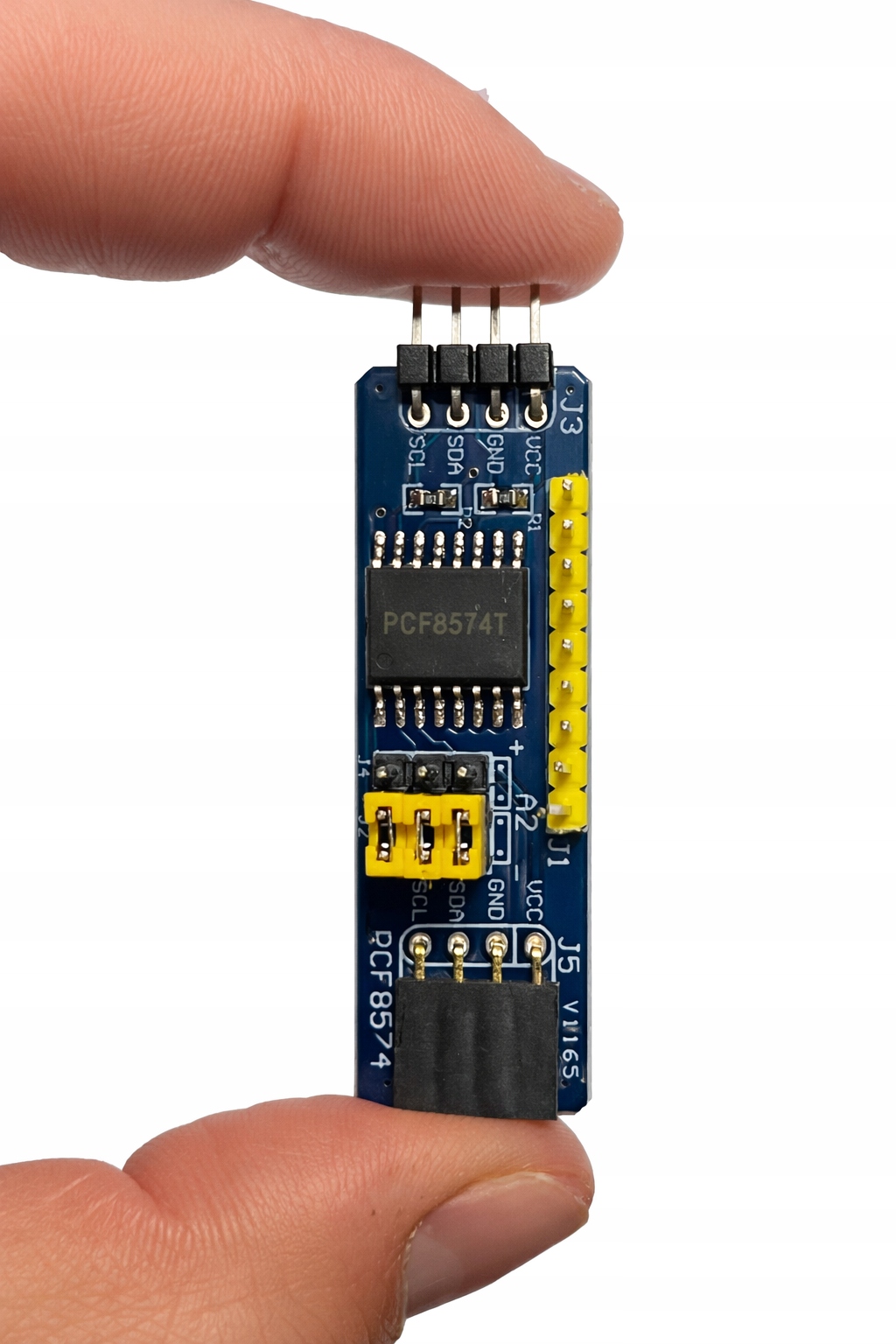

Moduł PCF8574 – ekspander GPIO I2C 8 wejść wyjść

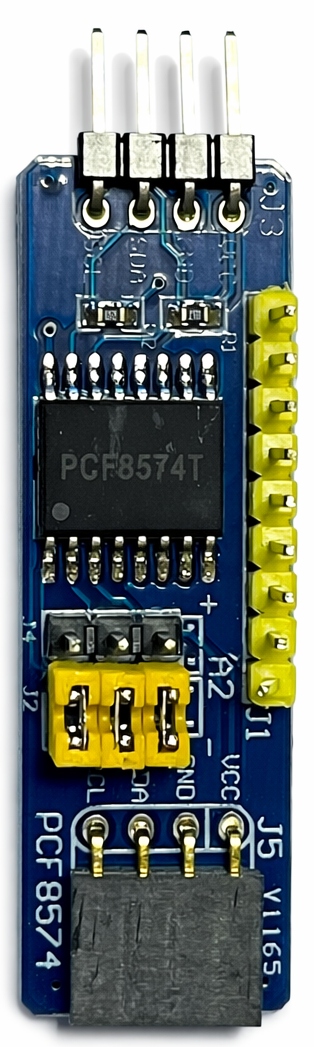

Moduł PCF8574 – ekspander GPIO I2C 8 wejść wyjść - obrazek 2

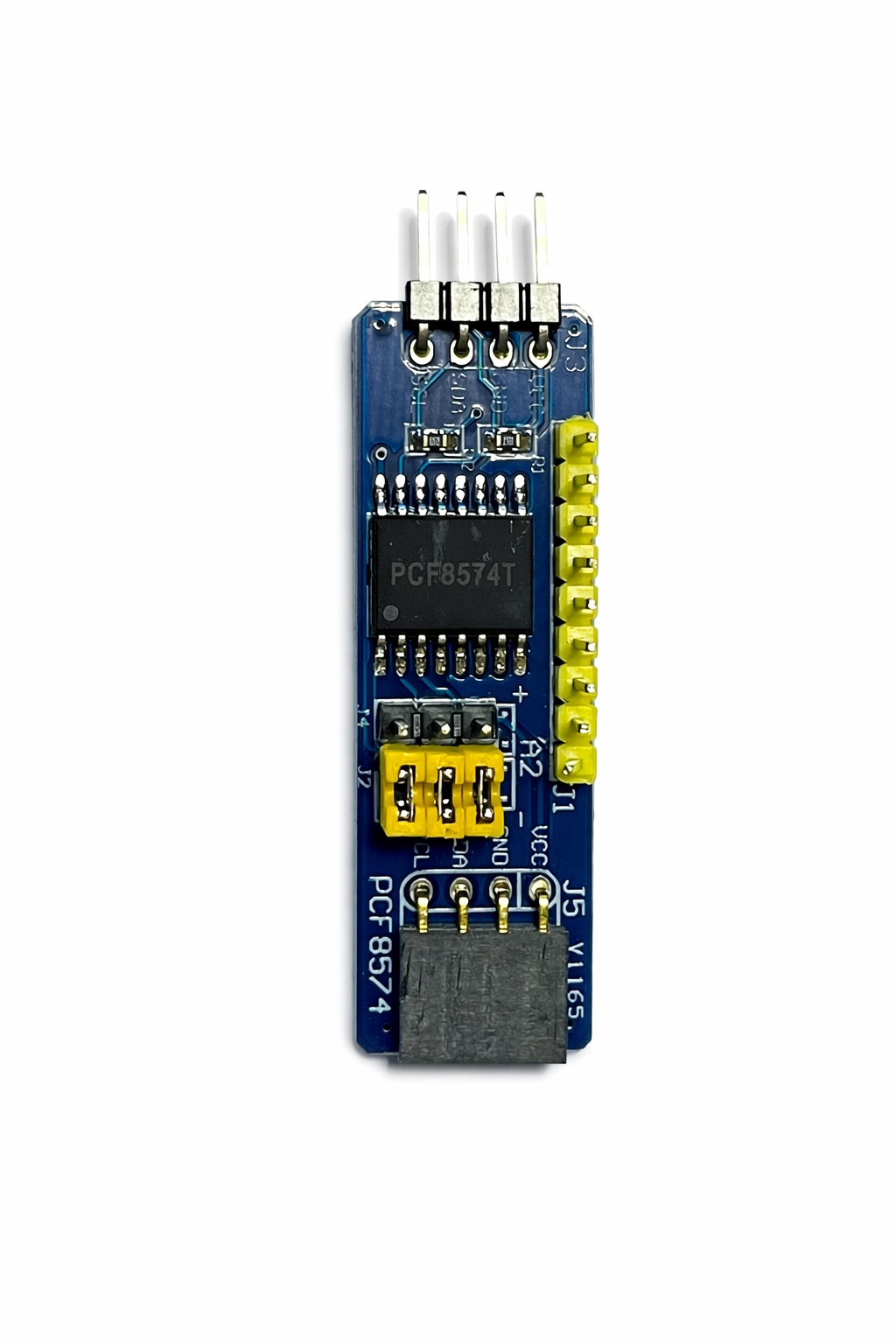

Moduł PCF8574 – ekspander GPIO I2C 8 wejść wyjść - obrazek 3

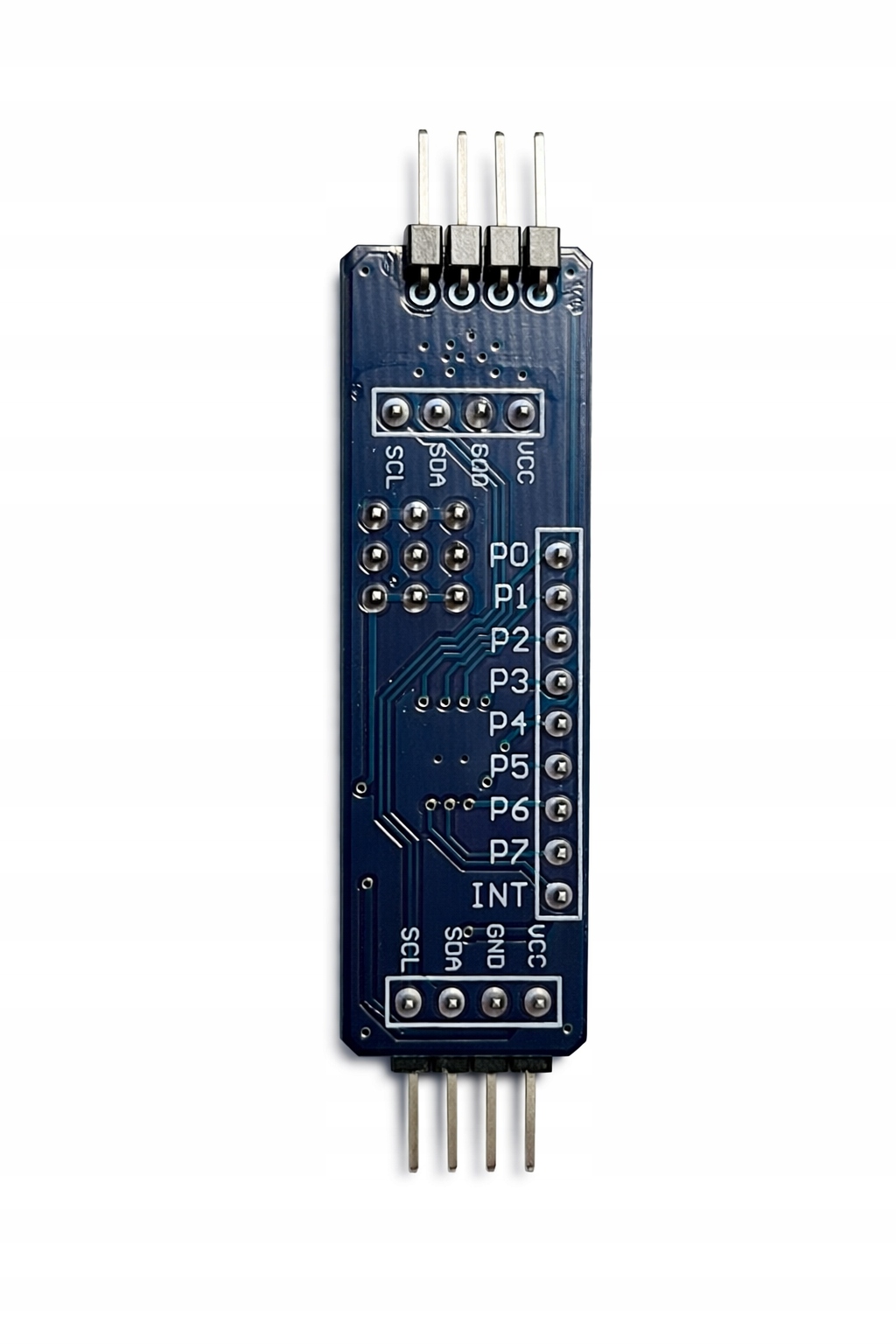

Moduł PCF8574 – ekspander GPIO I2C 8 wejść wyjść - obrazek 4

Moduł PCF8574 – ekspander GPIO I2C 8 wejść wyjść

5,99 zł brutto4,87 zł netto

🔌 Moduł PCF8574 – ekspander GPIO I2C (8 wejść/wyjść) Praktyczny moduł rozszerzający liczbę portów cyfrowych mikrokontrolera. Układ PCF8574 pozwala dodać 8 dodatkowych linii GPIO przy wykorzystaniu jedynie dwóch pinów komunikacyjnych (I2C). Rozwiązanie idealne…

30 w magazynie

SKU: 00055 Kategoria:

Opis

🔌 Moduł PCF8574 – ekspander GPIO I2C (8 wejść/wyjść)

Praktyczny moduł rozszerzający liczbę portów cyfrowych mikrokontrolera. Układ PCF8574 pozwala dodać 8 dodatkowych linii GPIO przy wykorzystaniu jedynie dwóch pinów komunikacyjnych (I2C).

Rozwiązanie idealne do projektów, w których liczba dostępnych pinów jest ograniczona, a wymagane jest sterowanie większą ilością urządzeń.

⭐ Najważniejsze zalety

✔ rozszerzenie o 8 dodatkowych pinów GPIO

✔ komunikacja I2C – tylko 2 linie (SDA, SCL)

✔ możliwość podłączenia do 8 modułów jednocześnie

✔ kompatybilność z Arduino, ESP32, Raspberry Pi i innymi

✔ obsługa wejść i wyjść cyfrowych

✔ niskie zużycie energii

✔ łatwa konfiguracja adresu (zworki)

⚙️ Specyfikacja techniczna

  • układ: PCF8574
  • liczba portów GPIO: 8 (P0 – P7)
  • interfejs: I2C
  • adres domyślny: 0x20
  • zakres adresów: 0x20 – 0x27 (do 8 modułów)
  • napięcie zasilania: 2.5V – 6V DC
  • maksymalny prąd na pin: do 25 mA
  • zworki adresowe: tak
  • wymiary: ok. 41 × 19 mm

🔧 Charakterystyka działania

Moduł komunikuje się z mikrokontrolerem poprzez magistralę I2C, dzięki czemu możliwe jest sterowanie wieloma portami przy minimalnym wykorzystaniu pinów.

Każdy pin może pracować jako wejście lub wyjście, co pozwala na elastyczne dopasowanie do różnych zastosowań.

Dzięki adresowaniu możliwe jest podłączenie kilku modułów w jednym systemie, co daje nawet 64 dodatkowe linie GPIO.

🧩 Zastosowanie

  • rozszerzenie portów Arduino / ESP / Raspberry Pi
  • sterowanie przekaźnikami i diodami LED
  • obsługa wyświetlaczy LCD (np. 16×2, 20×4)
  • klawiatury membranowe i przyciski
  • projekty IoT i automatyka domowa

systemy sterowania i interfejsy użytkownika

🔌 Podłączenie

  • VCC → 2.5V – 6V
  • GND → masa
  • SDA → linia danych I2C
  • SCL → linia zegarowa I2C

P0 – P7 → urządzenia cyfrowe (LED, przekaźniki, czujniki, przyciski)

📦 Zawartość zestawu

✔ moduł PCF8574 I2C

💡 Informacje dodatkowe

Moduł współpracuje z popularnymi bibliotekami dla Arduino i innych platform, co pozwala szybko wdrożyć projekt bez skomplikowanej konfiguracji.

🚀 Prosty sposób na rozbudowę mikrokontrolera o dodatkowe wejścia/wyjścia – bez zajmowania wielu pinów.

Informacje dodatkowe

Model

Moduł PCF8574 ESP32 Arduino
Rodzaj

konwerter
