Płytka rozszerzeń ESP32 38 Pin – Terminal Shield / Expansion Board GPIO

Moduł rozszerzeń dla ESP32 DevKit 38 pin

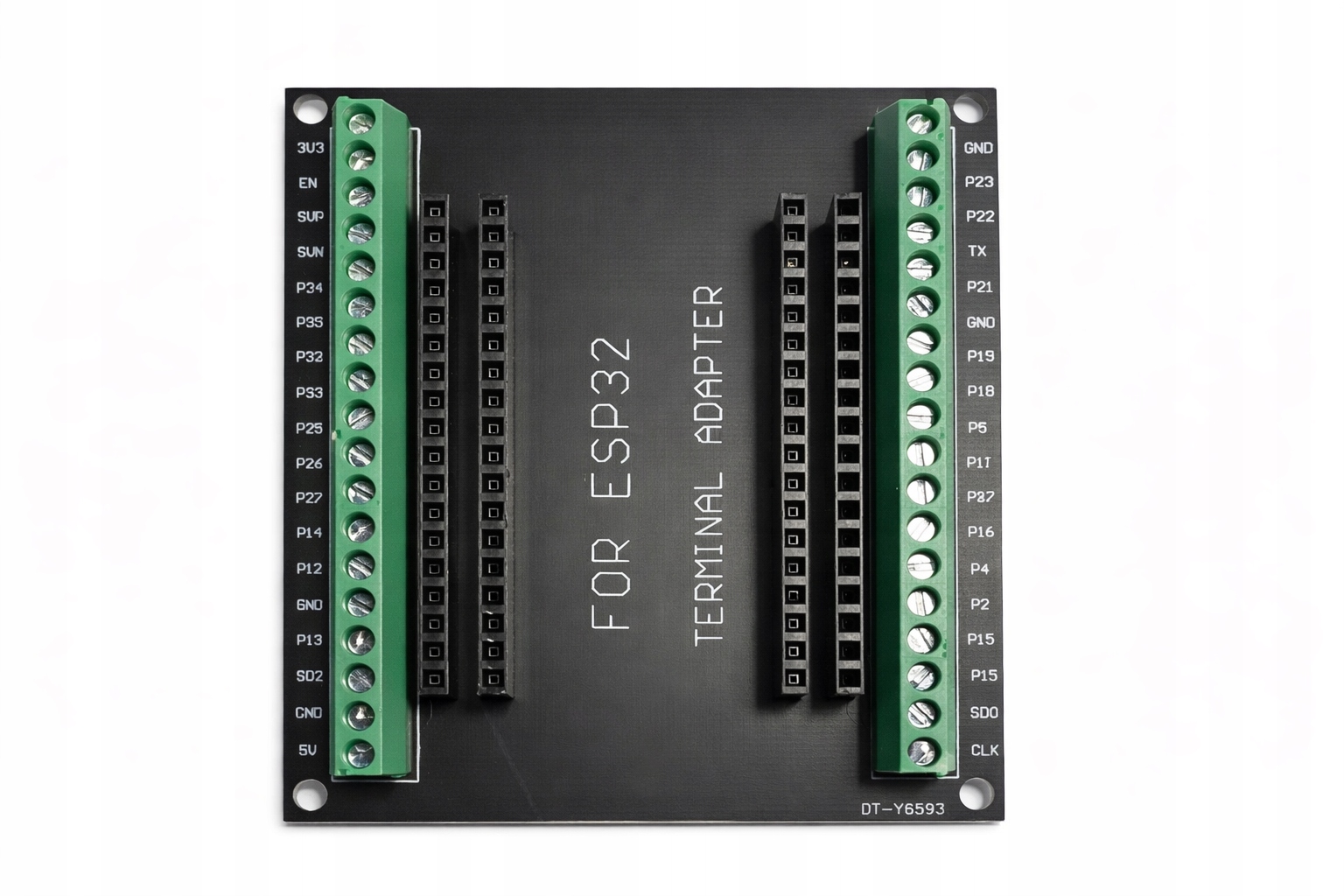

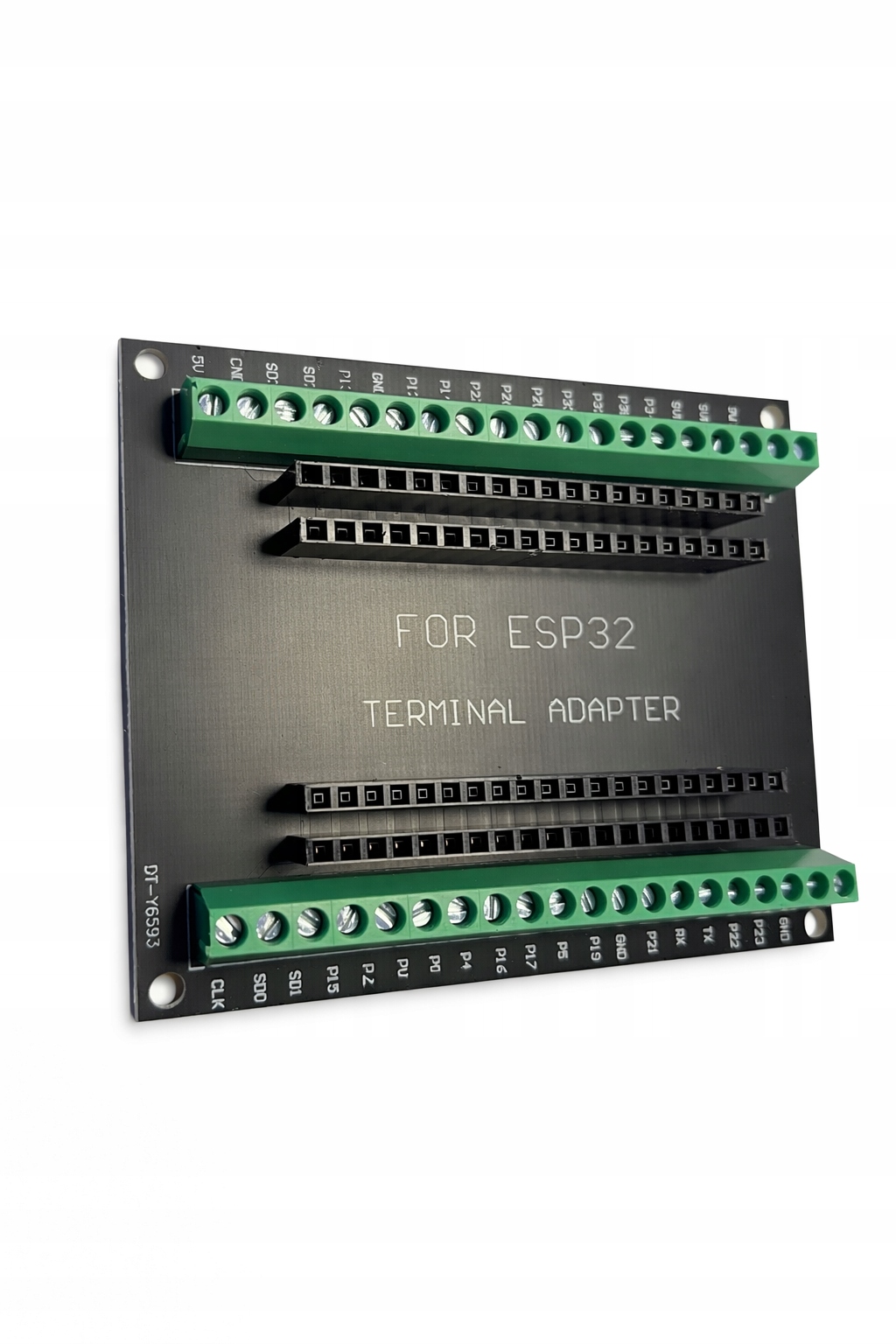

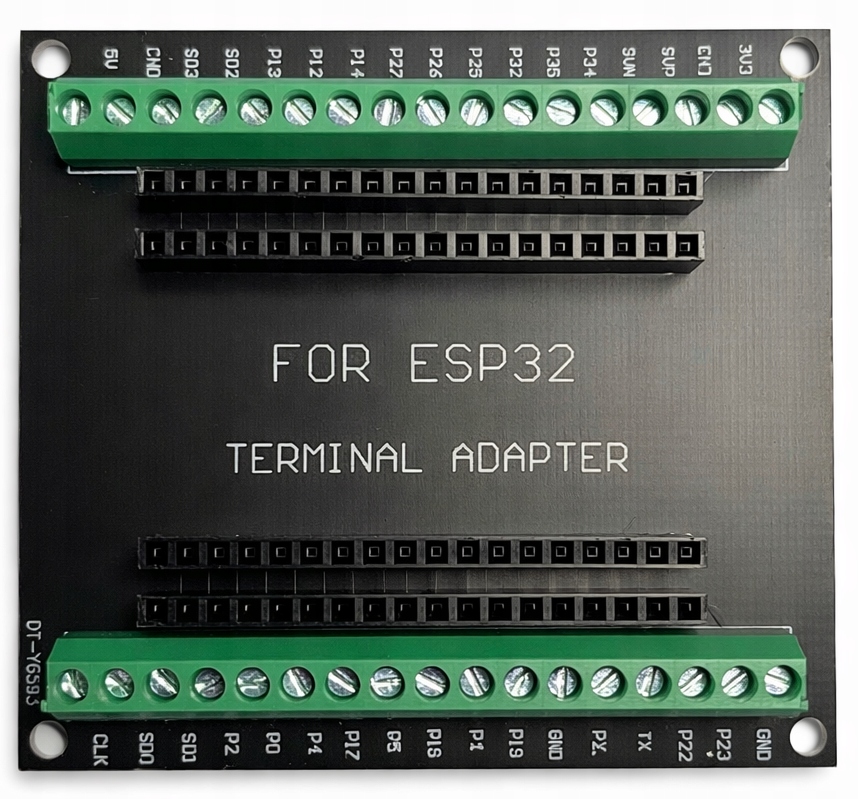

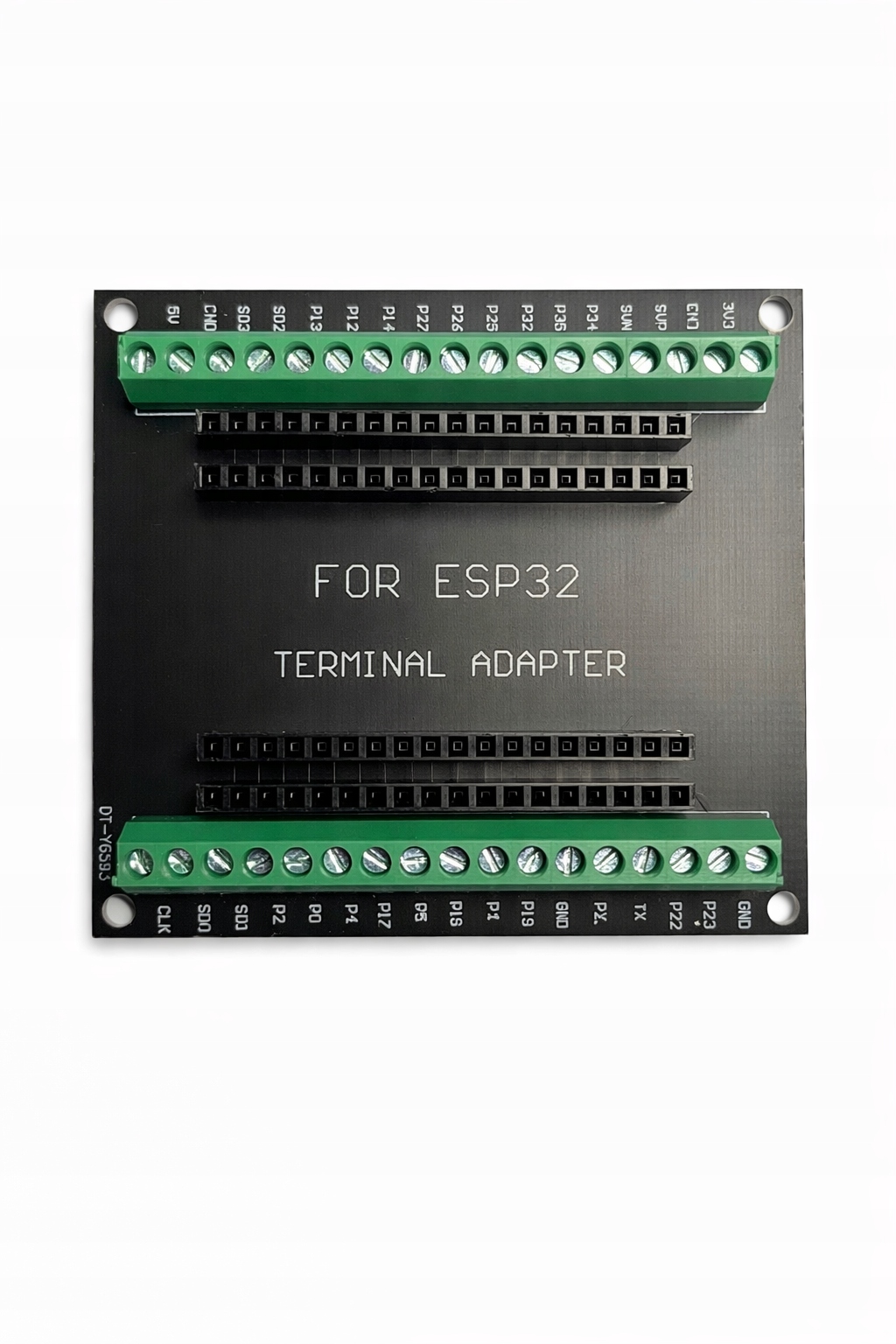

ESP32 Expansion Board 38 Pin to praktyczna płytka rozszerzeń (terminal shield), zaprojektowana specjalnie dla modułów ESP32 DevKit z 38 pinami. Umożliwia wygodne i uporządkowane wyprowadzenie wszystkich pinów GPIO oraz szybkie podłączanie czujników, modułów i elementów wykonawczych bez konieczności korzystania z płytki stykowej.

Dzięki zastosowaniu złącz 3-pin (Signal / VCC / GND) każdy pin GPIO posiada własne złącze z zasilaniem i masą, co znacząco upraszcza budowę prototypów oraz projektów IoT.

To rozwiązanie pozwala na szybkie i bezpieczne podłączanie urządzeń takich jak:

• czujniki temperatury i wilgotności
• moduły komunikacyjne
• serwomechanizmy
• moduły przekaźnikowe
• wyświetlacze
• moduły pomiarowe

⚠️ Uwagi

• przed zakupem sprawdź rozstaw pinów modułu ESP32
• dostępne są dwa standardy:

  23 mm (0.9″) – ten model

  25.4 mm (1″)

• moduł ESP32 nie jest częścią zestawu

Zasada działania

Płytka działa jako adapter wyprowadzeń GPIO dla modułu ESP32.

Po zamontowaniu modułu ESP32 DevKit (38 pin) w gniazdach płytki rozszerzeń wszystkie piny mikrokontrolera zostają wyprowadzone na dedykowane złącza 3-pin.

Każdy pin posiada trzy linie:

• Signal (GPIO) – linia sygnałowa mikrokontrolera
• VCC – linia zasilania
• GND – masa układu

Takie rozwiązanie eliminuje konieczność ręcznego rozprowadzania zasilania i znacznie upraszcza budowę układów prototypowych.

Najważniejsze cechy produktu

✔ kompatybilność z ESP32 DevKit 38 Pin

✔ wyprowadzenie wszystkich pinów GPIO

✔ złącza 3-pin Signal / VCC / GND dla każdego pinu

✔ wygodne podłączanie czujników i modułów

✔ stabilne gniazda montażowe dla modułu ESP32

✔ czytelne oznaczenia pinów na płytce PCB

✔ idealna do prototypowania i projektów IoT

✔ uporządkowane prowadzenie przewodów

✔ brak konieczności używania płytki stykowej

Specyfikacja techniczna

Typ modułu: płytka rozszerzeń / terminal shield

Model: ESP32 Expansion Board 38 Pin

Kompatybilność:

ESP32 DevKit (wersja 38 pin)

Liczba pinów:

38 pin GPIO

Rodzaj wyprowadzeń:

GPIO / zasilanie / masa

Typ złączy:

3-pin (Signal / VCC / GND)

Napięcie pracy:

• 3.3 V
• 5 V

Montaż ESP32:

podwójne gniazdo pinowe

Oznaczenia pinów:

opisane bezpośrednio na płytce PCB

Materiał PCB:

laminat FR4

Zastosowanie:

projekty elektroniczne, IoT, systemy embedded

Zastosowanie

Płytka doskonale sprawdzi się w projektach takich jak:

• projekty IoT (Internet of Things)

• automatyka domowa

• sterowanie urządzeniami elektronicznymi

• szybkie prototypowanie układów

• systemy monitoringu i pomiarów

• robotyka i projekty edukacyjne

• projekty DIY oraz makerskie

Zawartość zestawu

✔ 1× płytka ESP32 Expansion Board 38 Pin

(Moduł ESP32 nie jest częścią zestawu)
