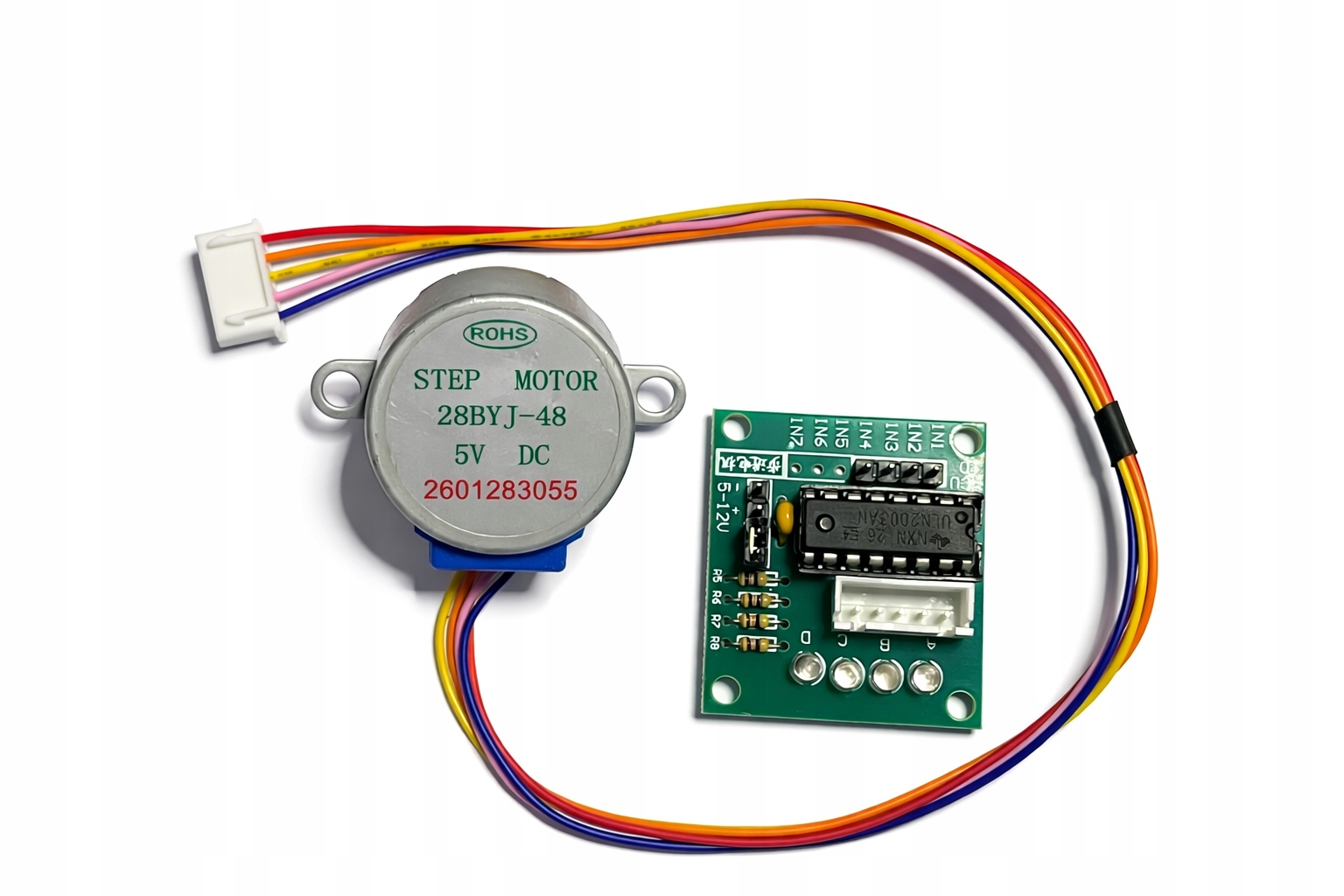

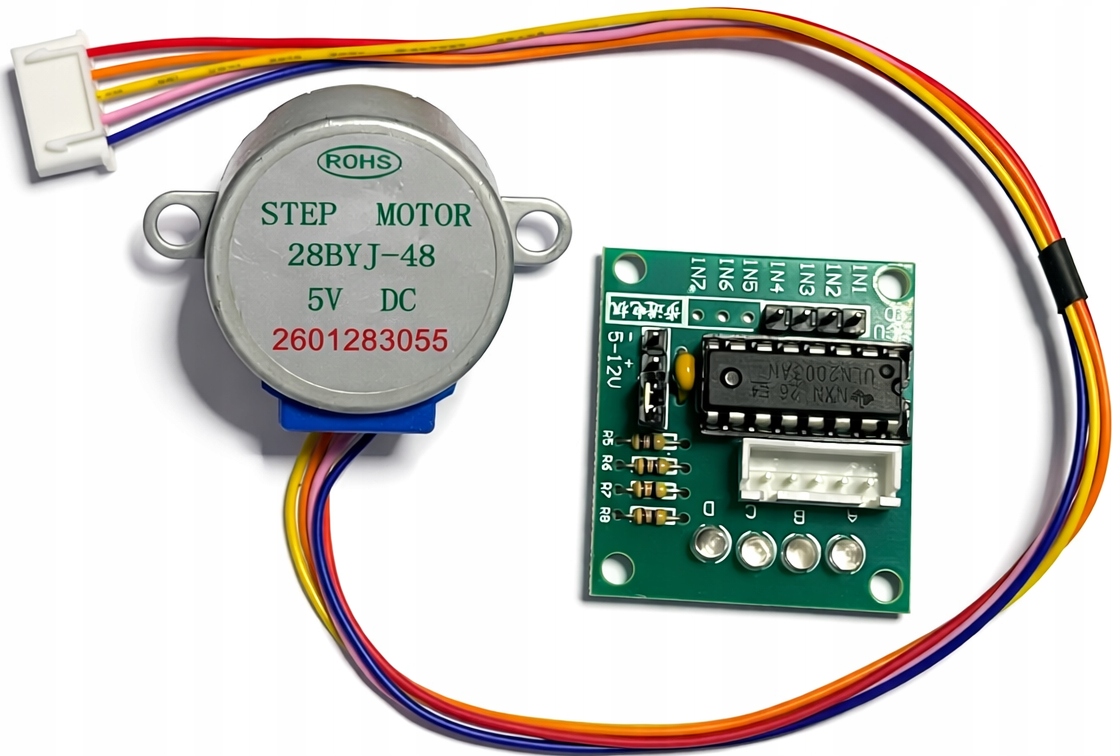

⚙️ Silnik krokowy 28BYJ-48 5V + sterownik ULN2003 – zestaw
Gotowy zestaw zawierający popularny silnik krokowy 28BYJ-48 wraz z modułem sterującym ULN2003AN. Rozwiązanie umożliwia precyzyjne sterowanie ruchem obrotowym w aplikacjach elektronicznych oraz automatyce amatorskiej i edukacyjnej.
Sterownik wyposażony jest w diody LED sygnalizujące aktywność poszczególnych faz, co ułatwia diagnostykę oraz naukę działania silników krokowych.
🔧 Charakterystyka zestawu
Zestaw przeznaczony jest do szybkiego uruchomienia – nie wymaga lutowania ani zaawansowanej konfiguracji. Dzięki dostępności gotowych bibliotek (Arduino, Raspberry Pi, ESP32), sterowanie silnikiem można zrealizować w bardzo krótkim czasie.
Moduł ULN2003 pozwala na bezpośrednie sterowanie silnikiem z poziomu mikrokontrolera poprzez sygnały cyfrowe.
⭐ Najważniejsze zalety
✔ kompletny zestaw: silnik + sterownik
✔ proste podłączenie typu plug & play
✔ wizualizacja pracy (diody LED dla każdej fazy)
✔ kompatybilność z popularnymi platformami
✔ idealny do nauki oraz prototypowania
✔ obsługa przez gotowe biblioteki (Stepper, AccelStepper, gpiozero)
⚙️ Parametry techniczne

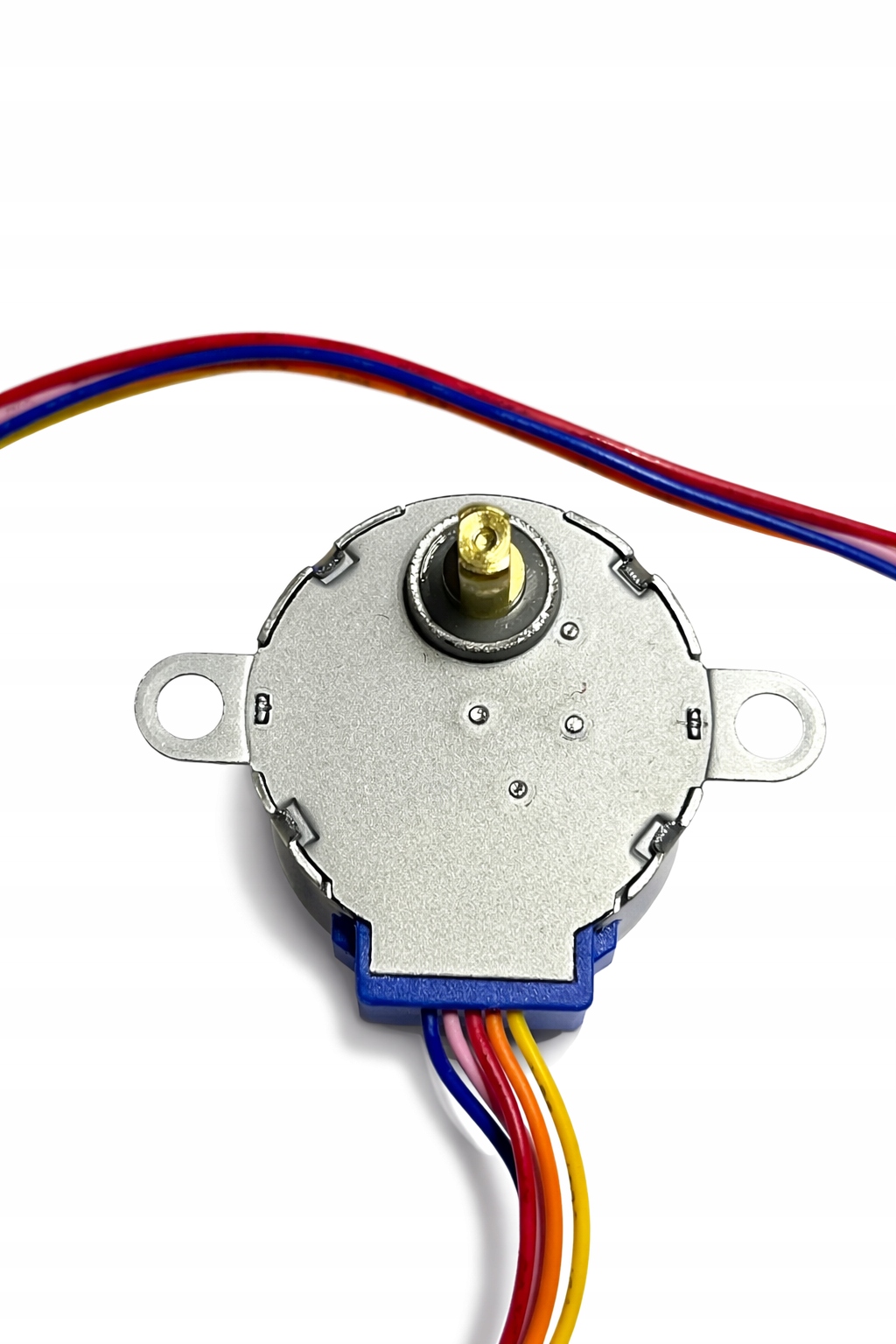

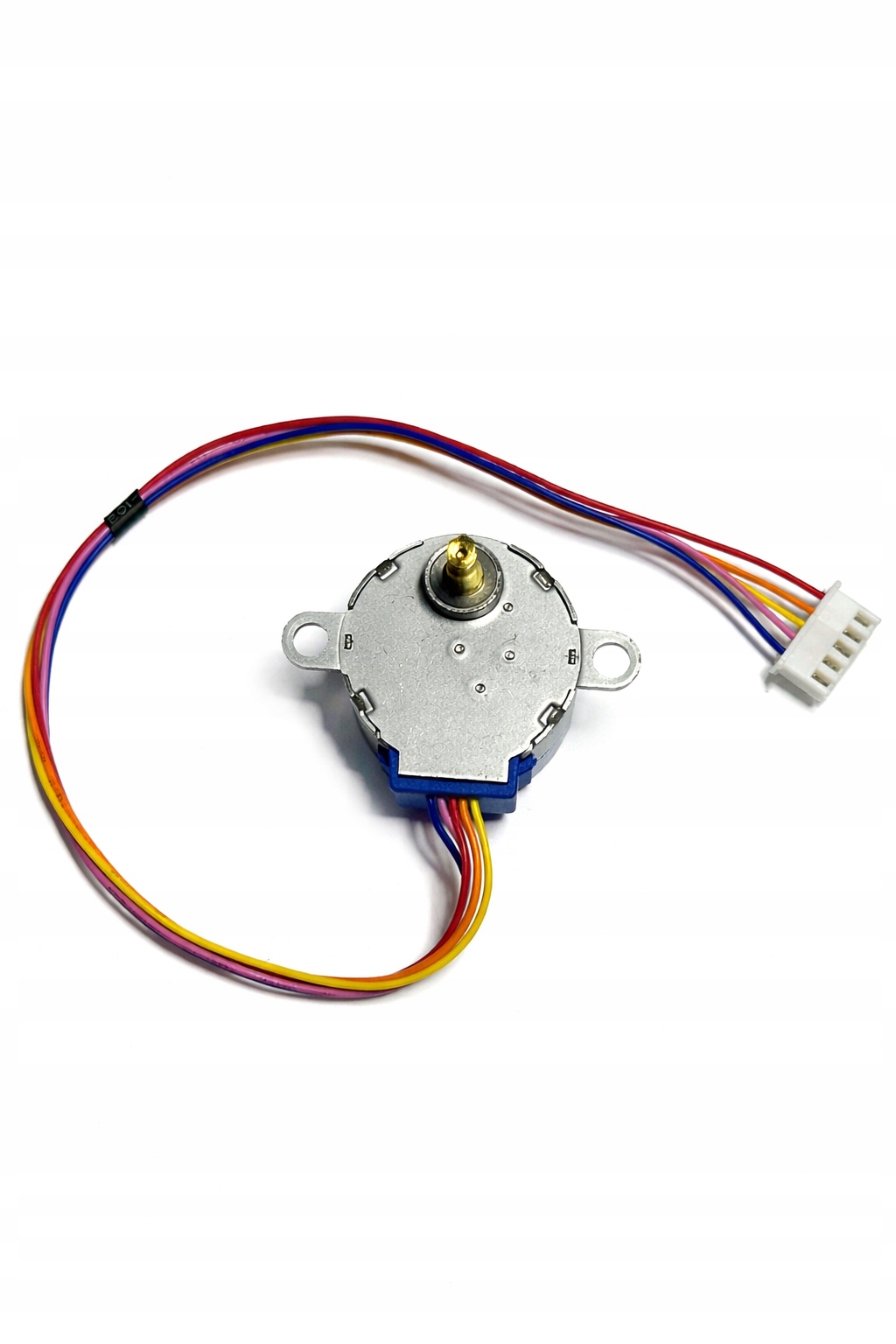

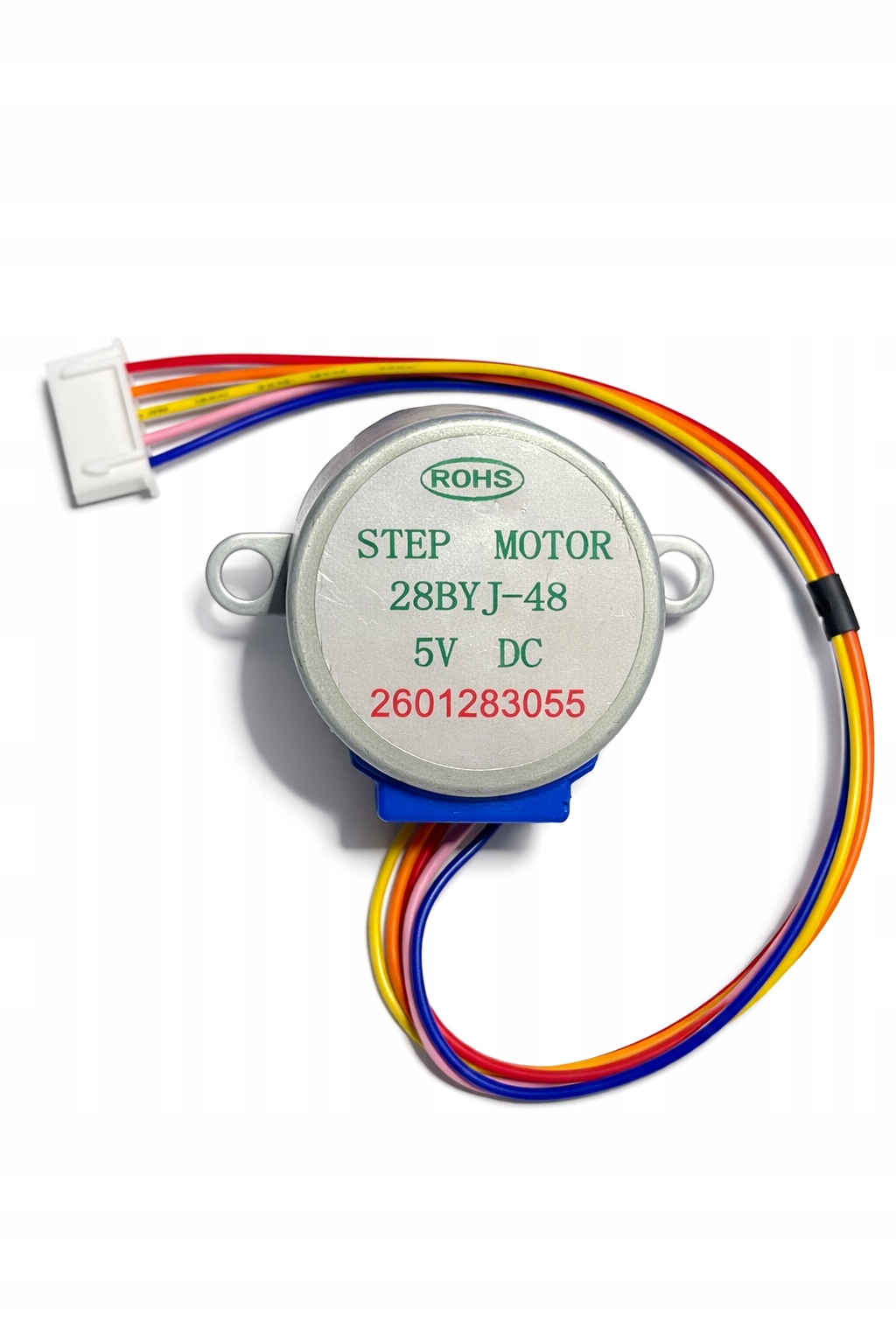

Silnik 28BYJ-48:
- napięcie zasilania: 5V DC
- kąt kroku: 5.625° × 1/64
- przekładnia: 1/64
- prąd fazy: ok. 60 mA
- średnica silnika: 28 mm

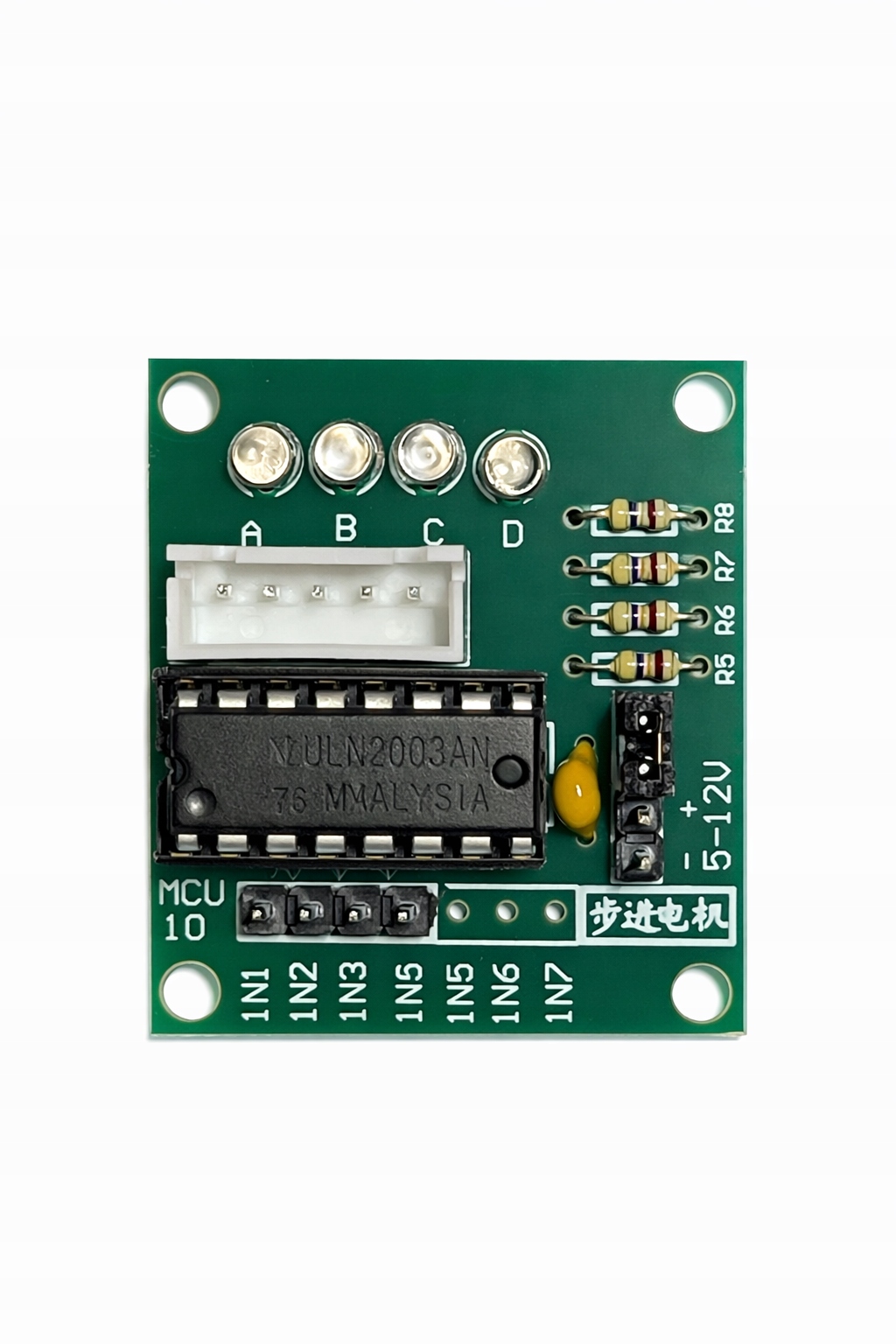

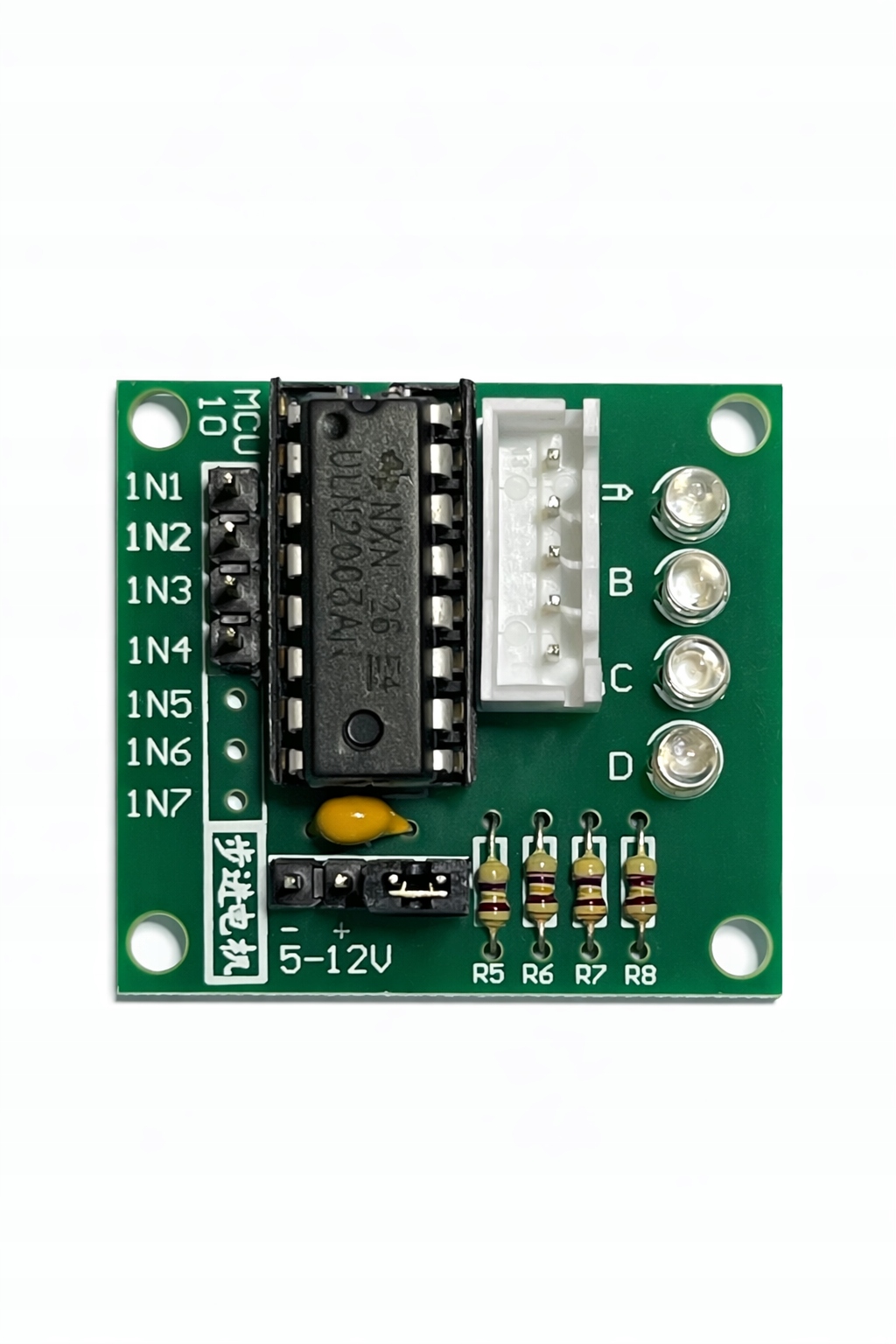

Sterownik ULN2003:
- układ: ULN2003AN
- liczba kanałów: 4 (sterowanie fazami A–D)
- wskaźniki LED dla każdej fazy
- wejścia sterujące: IN1 – IN4
🔌 Schemat podłączenia
- VCC → 5V
- GND → masa układu
- IN1–IN4 → piny sterujące mikrokontrolera
Złącze 5-pin → bezpośrednie podłączenie silnika do modułu
🧩 Przykładowe zastosowania
- mechanizmy dozujące (np. karmniki)
- proste układy automatyki domowej
- roboty edukacyjne
- napędy do małych konstrukcji mechanicznych
- mini plotery, rysujące mechanizmy
- obracane podstawki i ekspozytory
📦 Zawartość zestawu
✔ silnik krokowy 28BYJ-48 (5V)
✔ moduł sterujący ULN2003 z diodami LED
